桁架規格表詳解（含工程參數與應用圖示）

一、核心規格參數（依據GB/T 50017-2017與市場實踐）

參數類別	標準值/常見范圍	說明與依據
材料等級	Q235B、Q345B、6061-T6鋁合金	Q235B抗拉強度≥375MPa，Q345B≥470MPa；鋁合金用于輕量化舞臺桁架
截面形式	方管：20×20×1.1mm 至 200×200×8mm 圓管：Φ140×4.5mm 至 Φ299×10mm	常見舞臺桁架采用20×20×1.1mm方管；大型屋蓋采用Φ273×10mm無縫鋼管
典型跨度	3m–65.6m	舞臺桁架：3–18m；工業廠房：15–40m；大型場館：≥60m
允許撓度	≤跨度的1/400	GB/T 50017-2017強制規定，用于普通鋼結構桁架
節點連接	焊接、插銷式、螺栓連接	鋼結構多用焊接；鋁合金舞臺桁架多用插銷式快速裝配
抗風能力	≥0.5kN/m2（標準）	北京城區基本風壓0.45kN/m2，需按GB 50009-2012修正
雪荷載	城區：0.40kN/m2；山區：0.45–0.50kN/m2	北京延慶、門頭溝等山區需按0.50kN/m2設計
抗拉強度	Q235B：375–500MPa；Q345B：470–630MPa	工業管桁架產品實測值達420–540MPa

注：以上參數適用于民用與工業建筑，舞臺桁架因非承重結構，允許更高撓度（如1/250），但需滿足動態荷載安全系數。

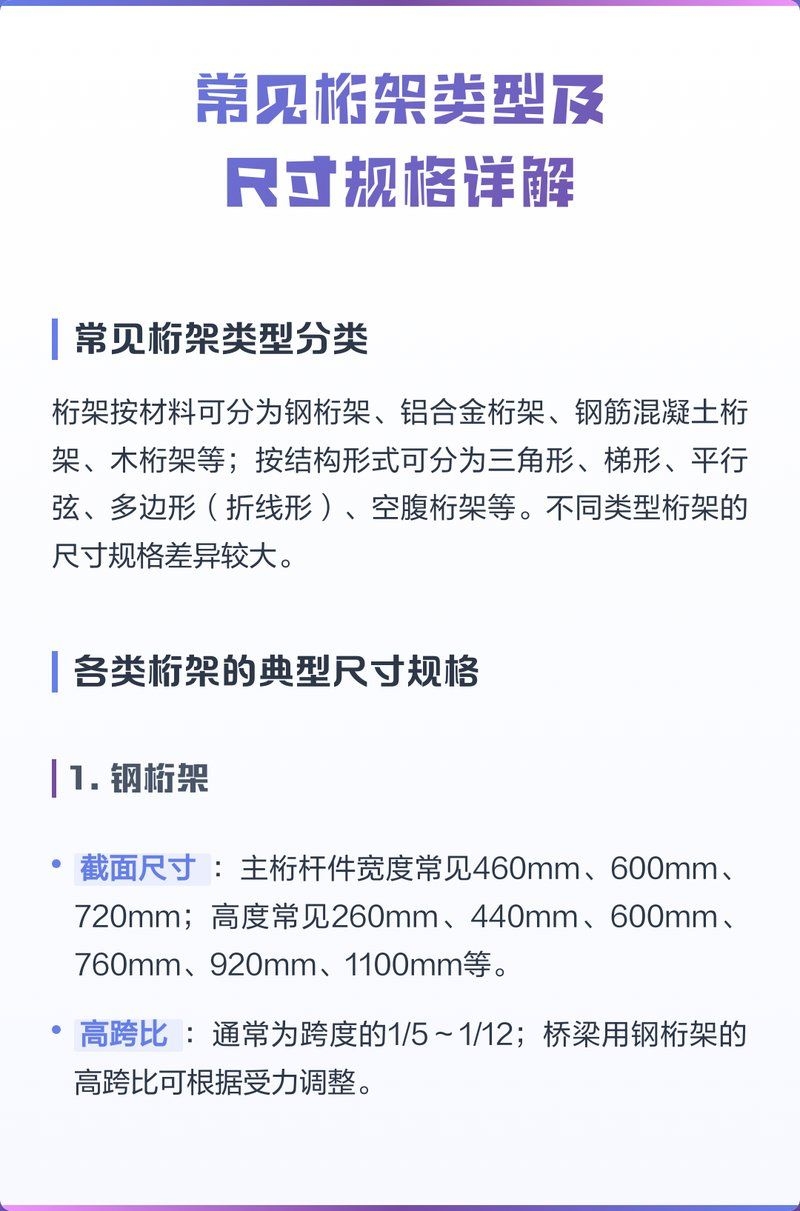

二、典型桁架類型與結構特征

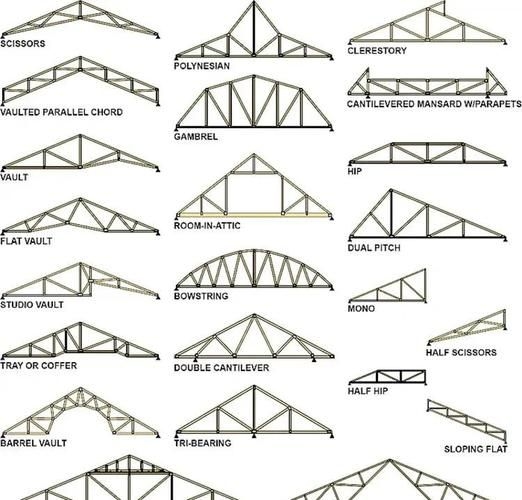

三角形桁架：適用于屋面坡度≥15°的建筑，弦桿內力沿跨度非均勻分布，端部受力最大，材料利用率較低，多用于輕型屋架。
梯形桁架：上弦平行，腹桿受力較均勻，適用于工業廠房、倉庫，便于布置采光與通風設備。
平行弦桁架：桿件長度統一，制造標準化程度高，常用于橋梁、棧橋，施工效率高。
空腹桁架：無斜腹桿，僅設豎桿，節點少、施工簡便，適用于大跨度、低荷載場景。
管桁架：采用無縫鋼管，節點相貫焊接，外形流暢，抗扭剛度高，廣泛用于體育場館、展覽中心。

三、工程應用實例與市場產品參數

舞臺桁架（工業級）：
- 材質：Q235B鋼，截面50×50×3mm，跨度3m，單套價格約700元
- 特性：可組合、抗風強、支持燈光吊掛，適用于演出、慶典
工業廠房管桁架：
- 尺寸：寬度1700–1850mm，長度6000–6500mm
- 材質：Q345B，抗拉強度420–540MPa，國標制造，適用于干煤棚、裝配式廠房

四、北京地區特殊設計要求

雪荷載修正：城區按0.40kN/m2設計，延慶、懷柔等山區提升至0.45–0.50kN/m2，需在結構計算中疊加。
風荷載修正：依據GB 50009-2012，北京地面粗糙度類別為B類，基本風壓0.45kN/m2，高度修正系數需按建筑高度調整。
抗震構造：桁架與柱連接應采用剛性支座，焊縫等級不低于一級，節點區應設置加勁肋防止局部屈曲。

五、結構圖示與施工要點

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第1張

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第2張

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第3張

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第4張

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第5張

給我一份桁架規格表（大型鋼管桁架空中拼裝技術的應用研究(1)）行業新聞第6張

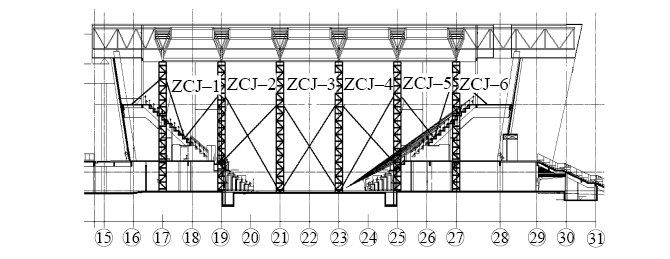

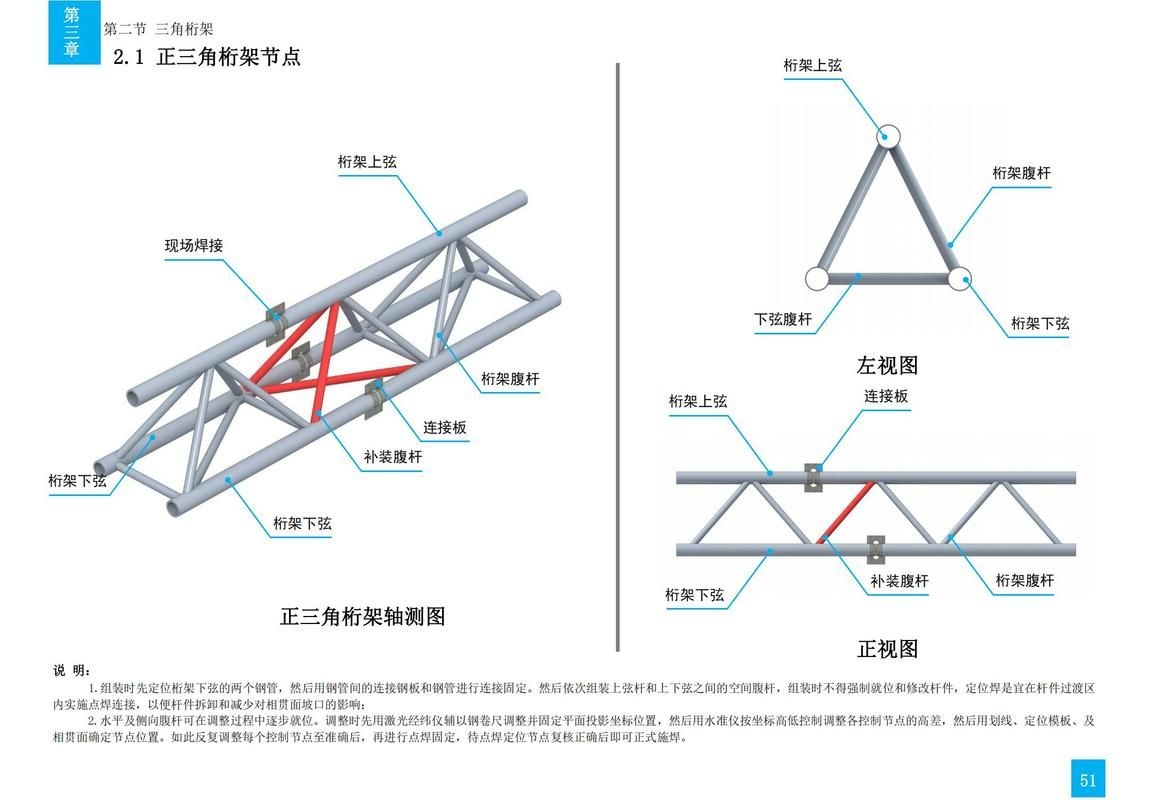

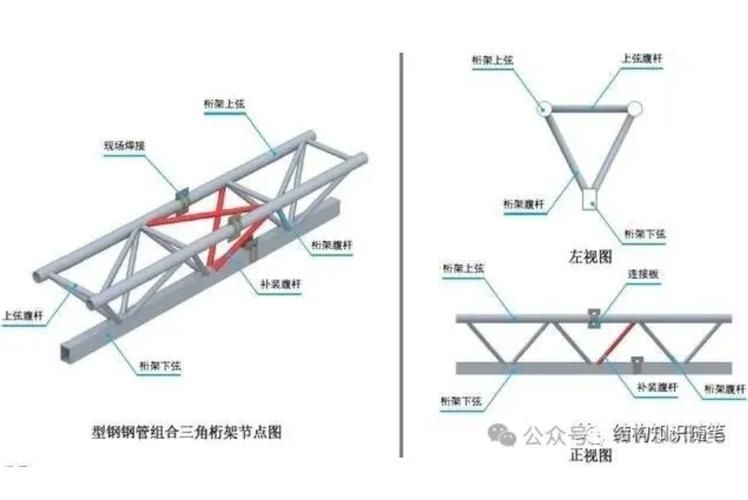

節點構造：鋼管桁架相貫節點需控制坡口角度與焊接順序，避免應力集中；上下弦桿水平度偏差應控制在L/1500以?xún)?nèi)。
安裝流程：地面拼裝 → 吊裝定位 → 空中對接 → 校正焊接 → 測量復核，全過程需激光經緯儀與水準儀協同控制。
防腐要求：焊接后需打磨除銹，涂裝采用環氧富鋅底漆+聚氨酯面漆，防腐年限≥15年。

六、當前工程實踐中的問題

材料代用風險：部分廠商以Q235A替代Q235B，導致韌性不足，易在低溫下脆斷。
節點焊接缺陷：現場焊接未按工藝卡執行，易出現未熔合、氣孔，影響整體剛度。
撓度超限：部分舞臺桁架為降低成本，減少腹桿數量，導致使用中下?lián)厦黠@，影響燈光設備穩定性。

本規格表綜合國家標準、市場產品與工程案例，適用于設計、采購與施工參考，實際應用中應結合專項結構計算與第三方檢測報告執行。
