0米跨度鋼結構設計圖是一份詳細規劃，用于建造一座具有10米跨度的鋼結構建筑物，這份設計圖包括了對建筑結構、材料選擇、施工方法以及安全標準的詳細說明，它涵蓋了從基礎到屋頂?shù)乃胁糠?，確保建筑物的穩定性和耐久性，設計圖還包括了對環境影響評估的考慮，以確保項目符合可持續發展的原則，10米跨度鋼結構設計圖為建設者提供了一個清晰的指導，幫助他們實現一個既美觀

10米跨度鋼結構設計圖根據您的問題，我為您整理了關于10米跨度鋼結構設計的相關信息。

10米跨度的鋼結構設計在工業廠房、超市、溫室等建筑中應用廣泛。設計時需綜合考慮結構形式、材料規格、連接節點等因素。

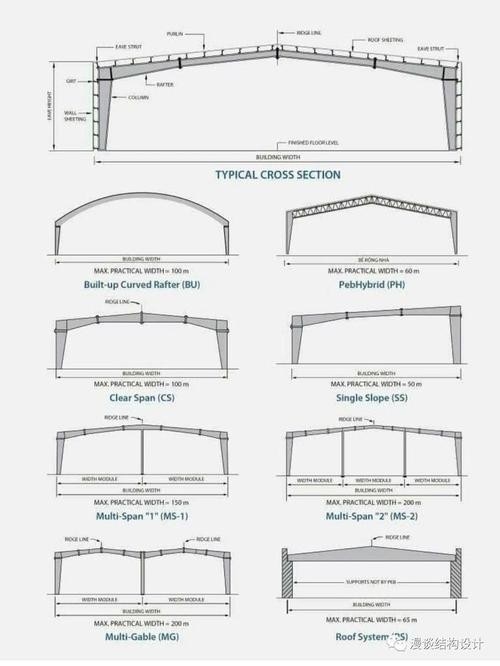

常見結構形式與規格

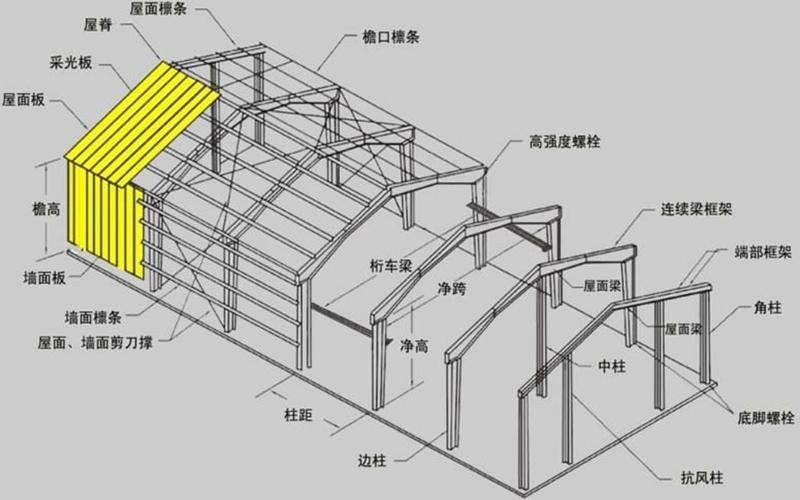

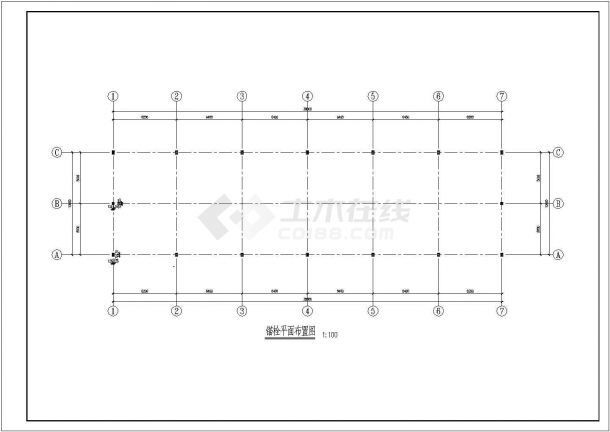

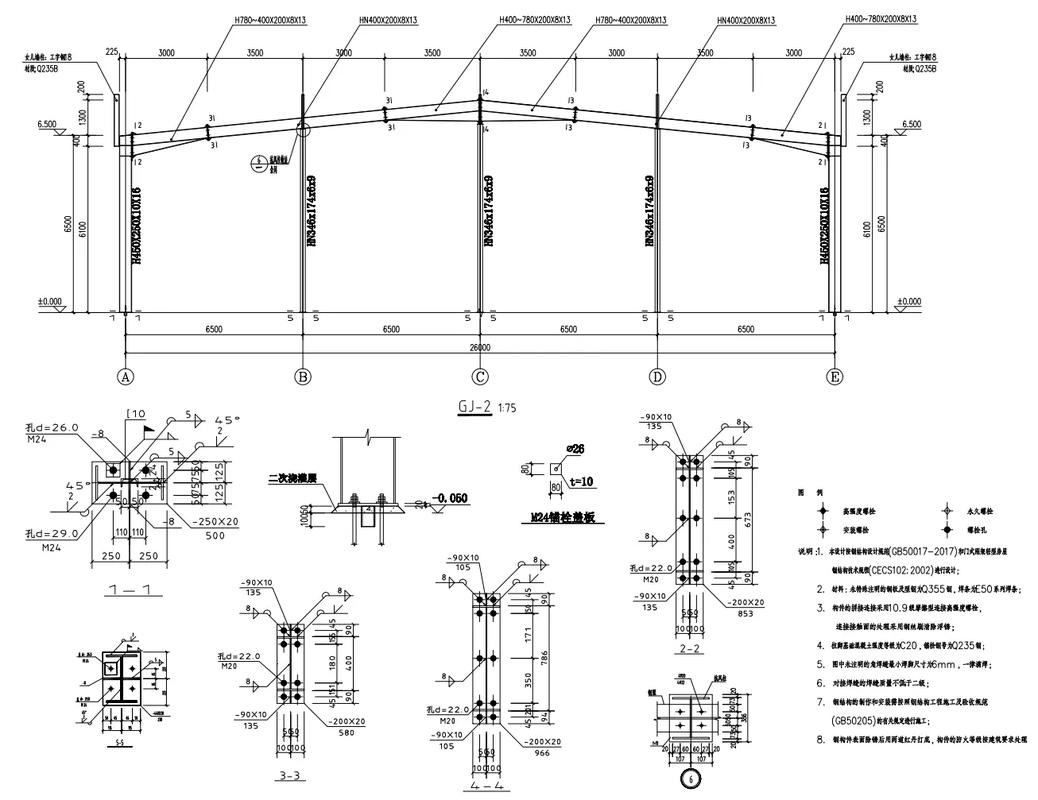

• 門式剛架廠房：單層門式剛架是常見形式，設計圖通常包括錨栓布置、基礎平面、鋼架布置、支撐詳圖等12。
• 重鋼梁設計：對于二層重鋼結構，主梁常用規格為H型鋼（如650×300mm），與柱連接時采用焊接連接板和高強螺栓（如10.9級M20螺栓）3。

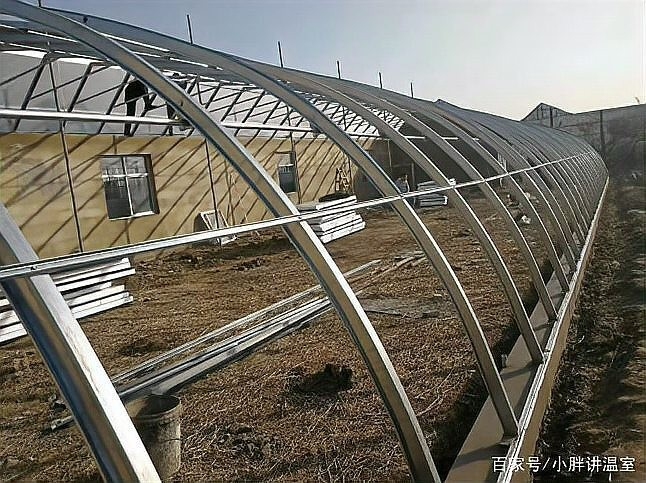

• 日光溫室：跨度10米的日光溫室可采用“幾”字型鋼骨架，設計需包含山墻剖面、保溫墻體等細節4。

關鍵設計要點

1. 梁截面尺寸：10米跨度的梁截面建議不小于寬度300mm×高度850mm，需根據實際荷載配筋5。
2. 連接節點：主梁與柱連接常采用焊接連接板（厚度約20mm）和高強螺栓，需確保焊接牢固、螺栓數量滿足受力要求3。
3. 支撐系統：梁間應設置橫撐，橫向間距1.5-2.0米，垂直間距小于1.5米，以增強穩定性5。

設計資源參考

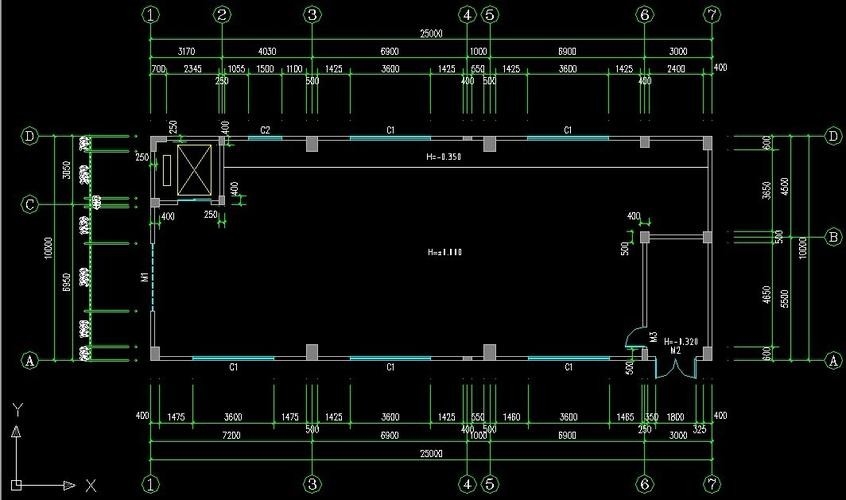

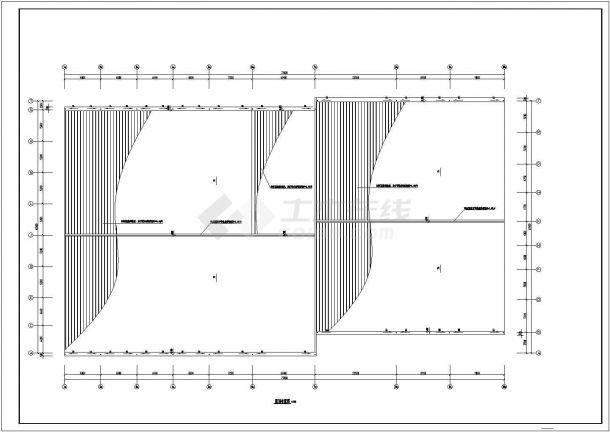

• 施工圖案例：可參考某跨度10m單層門式剛架廠房結構設計圖（含錨栓、基礎、鋼架等9張圖紙）1 或某跨度10米單層廠房設計圖（含25張詳細圖紙）2。
• 節點做法：視頻教程二層重鋼結構跨度10米型鋼制作及連接節點做法展示了連接板焊接和螺栓布置細節3。

注意事項

• 設計需符合《鋼結構設計規范》（GB 50017），并考慮風荷載、雪荷載等環境因素。
• 施工前應進行結構驗算，確保安全性和穩定性。

如需進一步了解具體設計參數或施工方案，可參考上述鏈接中的詳細圖紙或咨詢專業設計人員。
