# 低溫環(huán)境下碳纖維布施工方法摘要，在低溫環(huán)境下進(jìn)行碳纖維布施工時，需采取一系列措施以確保施工質(zhì)量和效果，應(yīng)選擇適合低溫環(huán)境的碳纖維布和配套樹脂浸漬膠，這些材料應(yīng)具備良好的抗拉強度、耐腐蝕性和耐低溫性能，在施工前應(yīng)對混凝土表面進(jìn)行徹底清潔和干燥處理，以去除油污、灰塵等雜質(zhì)，并保持表面平整，在低于5℃的環(huán)境下，應(yīng)使用加熱設(shè)備對施工區(qū)域進(jìn)行預(yù)熱，以提高環(huán)境溫度，確保膠體固化速度不受影響，可采用保溫框等裝置對已鋪設(shè)的碳纖維布進(jìn)行保溫，防止熱量散失過快，在粘貼過程中，應(yīng)均勻涂抹樹脂浸漬膠，避免氣泡和空隙的產(chǎn)生，并使用專用工具將碳纖維布壓實，使其與混凝土表面緊密貼合，施工完成后需進(jìn)行質(zhì)量檢查，確保碳纖維布無空鼓、脫落等現(xiàn)象，并進(jìn)行必要的養(yǎng)護(hù)和保護(hù)措施。

低溫環(huán)境下碳纖維布施工方法

在低溫環(huán)境下進(jìn)行碳纖維布施工，需要特別注意施工環(huán)境的溫度和濕度控制，以及材料的正確使用和存儲。以下是根據(jù)提供的搜索結(jié)果總結(jié)的施工方法：

施工前的準(zhǔn)備

1. 材料的選擇和存儲

• 材料選擇：選擇適合低溫環(huán)境的碳纖維布和配套的環(huán)氧樹脂膠。確保這些材料能夠在低溫下正常固化和發(fā)揮性能。
• 材料存儲：碳纖維布應(yīng)在干燥、陰涼、通風(fēng)的環(huán)境中儲存，避免雨淋或暴曬，不得與尖銳物體碰撞。同時碳纖維材料在運輸儲存過程中不得受擠壓，以免碳纖維受損，也不得直接日曬和雨淋。

2. 施工環(huán)境的準(zhǔn)備

• 溫度控制：施工環(huán)境溫度應(yīng)不低于5℃，濕度應(yīng)不高于85%。如果環(huán)境溫度過低，可能需要采取額外的加熱措施來保證施工質(zhì)量。
• 表面處理：確保結(jié)構(gòu)本體與纖維布牢固粘結(jié)，保證碳纖維布粘結(jié)在可靠的基底上。鋼筋露出部位須做防銹處理，如損傷程度嚴(yán)重，應(yīng)采取措施補救。

施工過程中的注意事項

1. 底膠涂布

• 涂布時機：在低溫環(huán)境下，底膠的涂布尤為重要，因為它直接影響到碳纖維布與基材的粘結(jié)效果。確保底膠能夠充分浸入混凝土，并增加混凝土的表面強度。
• 涂布方法：采用滾輪毛刷均勻涂敷，涂敷量由底膠的品種和混凝土表面狀況而定。底膠的濃度較低，一般用量標(biāo)準(zhǔn)為0.25一0.3kg/m2；底膠應(yīng)涂敷1-2道，如混凝土碳化嚴(yán)重，浸透量大時，需增加涂敷次數(shù)。

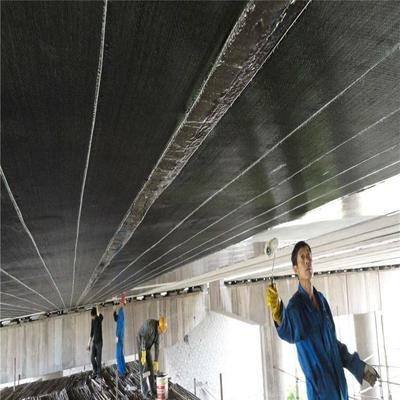

2. 碳纖維布的粘貼

• 粘貼方向：必須確定受力方向，纖維粘貼方向與受力方向一致，不能弄錯。纖維布一定要鋪設(shè)平整，不能褶皺，不能彎曲。
• 固化時間：在低溫環(huán)境下，固化時間可能會延長。因此，每次膠的混合量應(yīng)以在施工時間內(nèi)要涂布面積計算，攪拌必須充分，應(yīng)特別注意混合容器的底角部分難攪拌處。

3. 養(yǎng)護(hù)

• 養(yǎng)護(hù)措施：纖維布粘上后，用塑料布覆蓋24小時以上進(jìn)行養(yǎng)護(hù)。平均溫度10℃以下，初期固化時間約2天；平均溫度10～20℃，初期固化時間約1-2天；平均溫度在20℃以上時，初期固化時間約1天。

施工后的維護(hù)

1. 表面防護(hù)

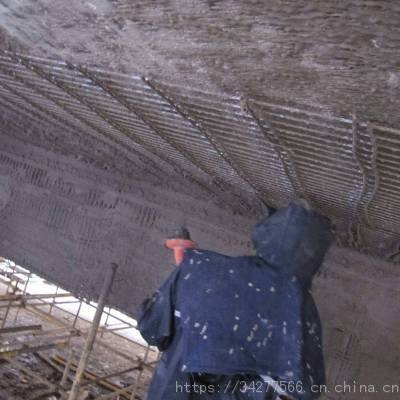

• 防護(hù)措施：在碳纖維布粘貼施工完成后，經(jīng)常有看見加固施工師傅會在其表面上撒上一層黃沙。加固施工時在表面撒上一層黃沙后，碳纖維加固后的表面會顯示粗糙的麻面，能增加其碳纖維布表面與裝飾面層之間的接觸面積，從而能提高碳纖維布表面的粘結(jié)牢固度，能更好的方便其施工。

2. 定期檢查和維護(hù)

• 檢查內(nèi)容：定期檢查碳纖維布表面是否有污垢、灰塵等，及時清理以避免影響其性能。如果發(fā)現(xiàn)碳纖維布破損、脫落等情況，也要及時進(jìn)行修補，確保加固效果。

通過上述方法和注意事項，可以在低溫環(huán)境下有效地進(jìn)行碳纖維布的施工，并確保加固效果和結(jié)構(gòu)安全。

低溫下碳纖維布固化加速方法

碳纖維布低溫存儲最佳實踐

低溫環(huán)境碳纖維布粘貼技巧

碳纖維布低溫施工質(zhì)量控制
