二、尺寸標注要求

1. ?構件標注?：
   • 彎曲構件需標注軸線長度（沿弧度曲線）。
   • 切割板材應標注各線段長度及位置。
   • 不等邊角鋼需標注實際尺寸。

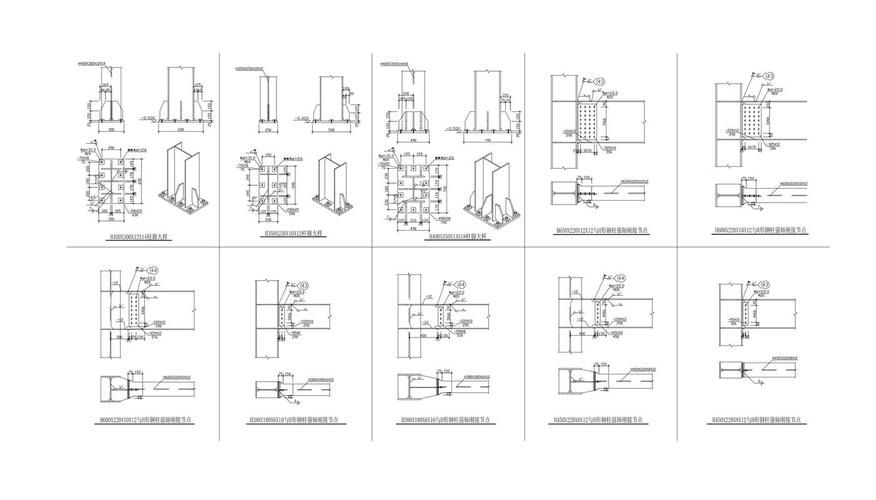

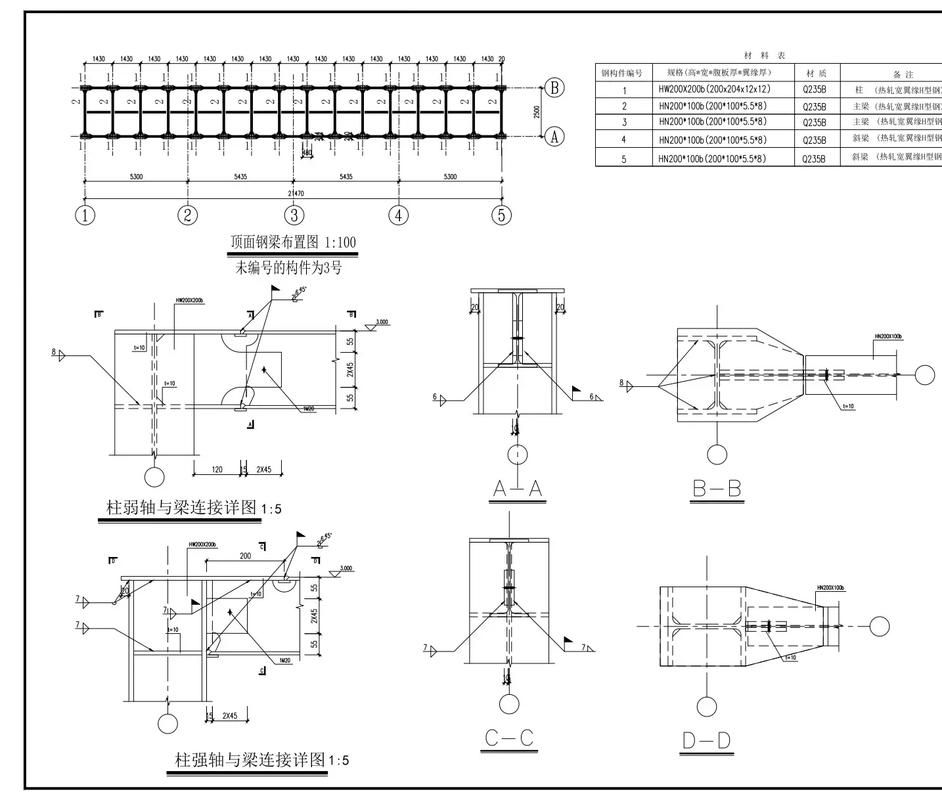

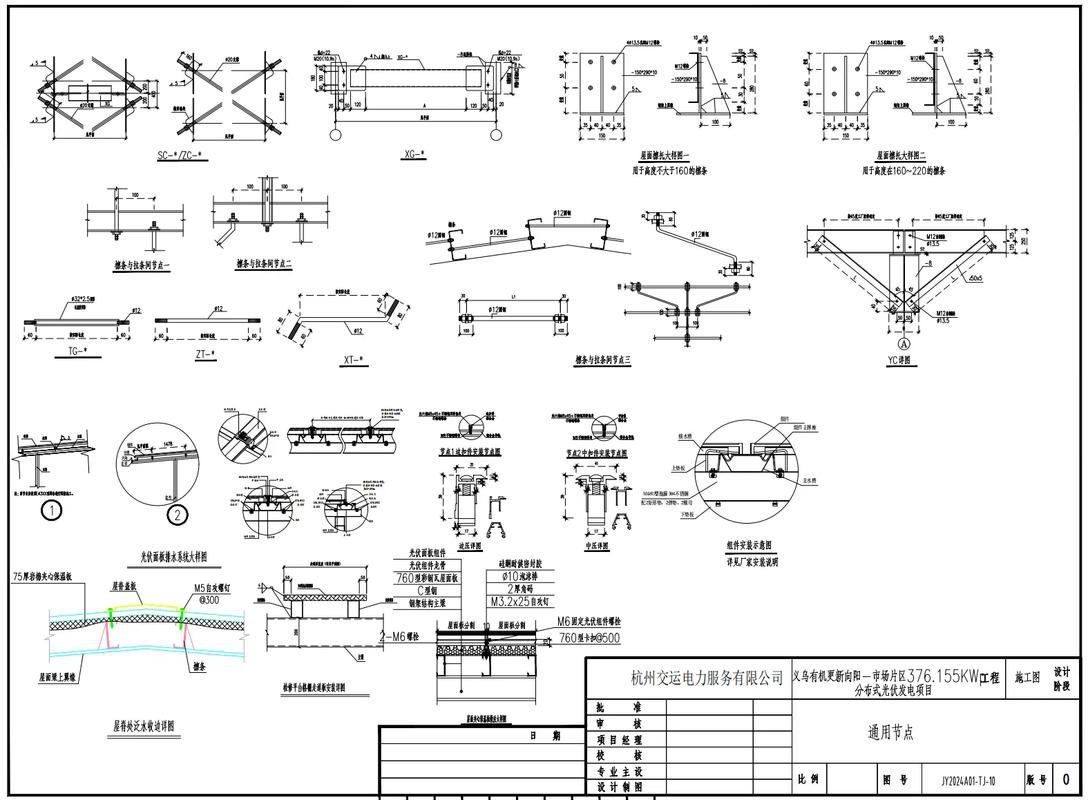

2. ?節點標注?：
   • 注明節點板尺寸、螺栓孔中心距及桿件端部至幾何中心線距離。
   • 雙角鋼組合構件需標注墊板數量、尺寸及位置。

展開

三、圖線與符號

• ?線型?：粗實線（剖切符號）、細實線（尺寸線），線寬按0.35~2.0mm分級。
• ?符號?：剖切符號、對稱符號等需符合GB50001規定。

四、深化設計標準

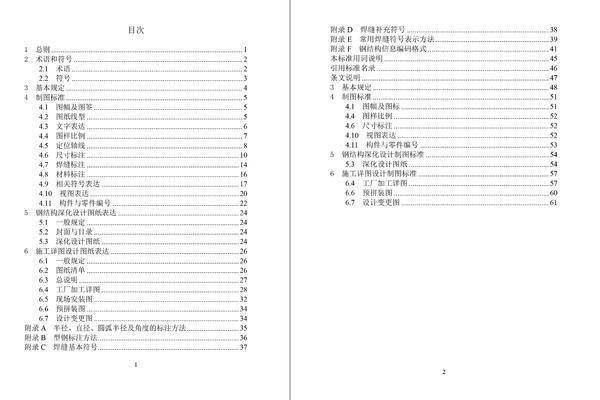

• ?T/CSCS 015-2021?：明確深化設計圖表達要求，包括工廠加工圖、安裝布置圖等。

五、施工圖內容

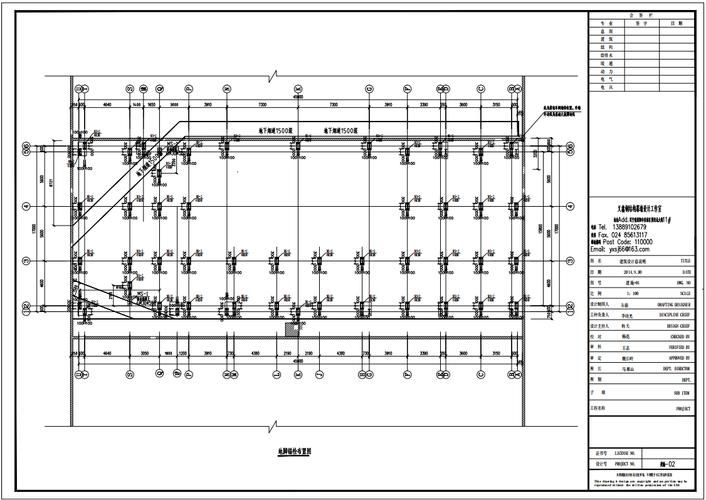

• ?設計圖?：需包含結構布置、構件選型、節點構造等，作為施工詳圖依據。
• ?施工詳圖?：由加工企業編制，需標注螺栓規格、焊縫形式等。
