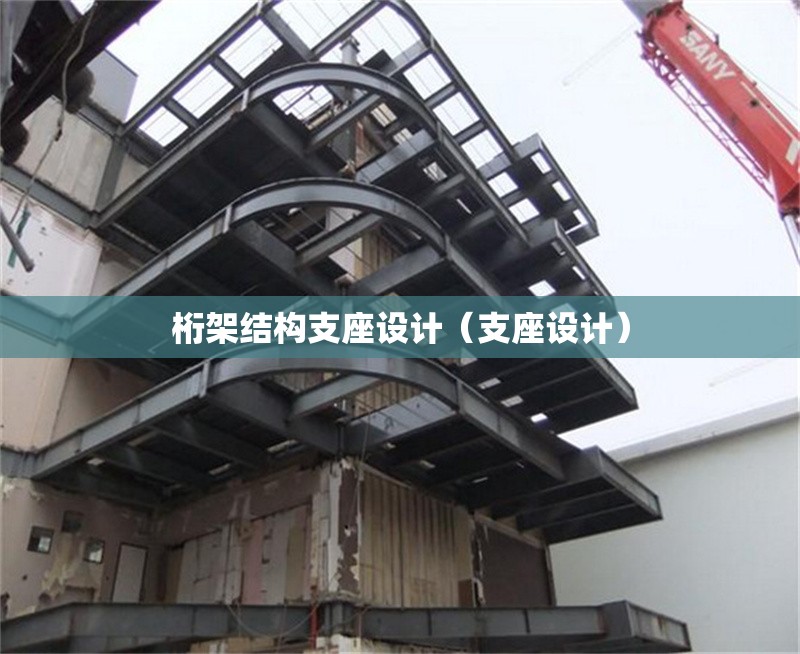

桁架結構支座設計要點

1. ?支座類型選擇?

• ?普通板式橡膠支座?：適用于中小跨度（如跨度<30m）、水平位移較小的桁架。通過橡膠層的剪切變形適應溫度變化和荷載引起的位移，構造簡單，成本較低。
• ?四氟滑板式橡膠支座?：適用于大跨度（如跨度>30m）、溫度變形大或水平位移顯著的場景。支座頂面粘貼聚四氟乙烯板，摩擦系數小，能有效釋放水平力，減少結構約束應力。
• ?單向滑動支座?：在特定方向（如徑向）允許滑動，固定其他方向，適用于環形或曲線形桁架，可降低對下部結構的水平推力。

2. ?設計核心步驟?

• ?確定支座反力?：通過結構分析軟件（如MST、SAP2000）計算最不利荷載組合下的豎向反力（恒載+活載）和可能的拉力。風荷載下需特別注意邊角支座的上拔力，橡膠支座抗拉能力弱，需增設抗拔錨栓或選用抗拉型支座。
• ?位移適應性評估?：預估水平位移量，若超過普通支座允許剪切變形（通常為橡膠層總厚度的0.7倍），則需選用四氟滑板支座。
• ?節點連接設計?：支座與下部結構通過預埋板焊接或螺栓連接，確保荷載可靠傳遞。鉸接節點允許轉動，剛接節點需驗算彎矩傳遞能力。

3. ?關鍵參數與注意事項?

• ?荷載組合?：考慮恒載（結構自重、屋面重量）、活載（雪載、檢修荷載）、風荷載、地震作用及溫度變化（如升降溫15℃），組合值需覆蓋最大壓力與最小拉力工況。
• ?材料與構造?：支座材質需與桁架鋼材（如Q345B）匹配，多層薄鋼板與橡膠片硫化粘結以提高抗壓強度和剪切變形能力。
• ?施工與維護?：大跨度結構宜采用分段預制和現場組裝，縮短工期；定期檢查支座位移和連接件狀態，確保長期性能。

4. ?應用場景建議?

• ?中小跨度桁架?：優先選擇普通板式橡膠支座，經濟且施工簡便。
• ?大跨度或曲線形桁架?：采用四氟滑板支座或單向滑動支座，適應復雜位移需求，如體育場館或展覽中心。
• ?動態荷載環境?：如橋梁，需強化節點疲勞性能，考慮焊接或高強度螺栓連接。

通過綜合結構形式、荷載特性和功能需求，支座設計可優化桁架整體穩定性和經濟性。
