看懂鋼結構圖紙需要掌握基礎符號、連接方法和圖紙結構。以下是關鍵點：

一、基礎符號與構件

• ?型鋼表示?：角鋼（∠）、工字鋼（I）、槽鋼（[）等，標注如∠50×5表示50mm邊寬、5mm厚角鋼。
• ?常見構件?：軌道梁（直地奧）、拉條（直/斜拉條）、門式剛架（萊姆斯）等。

二、連接方式

1. ?焊接?：坡口焊縫、貼角焊縫，標注需注明位置、尺寸（如8mm厚、20mm間距）。
2. ?螺栓連接?：可拆卸，用鉚釘或螺栓固定。
3. ?鉚接?：分工廠連接與現場連接。

三、圖紙結構

• ?設計輪廓圖?：整體結構布局。
• ?節點圖?：詳細連接方式（如拼接板、支座節點）。
• ?桿件圖?：單個構件尺寸。

四、識圖技巧

• ?方向定位?：主視圖為正面，俯視圖為頂部，剖面圖需按切割方向旋轉。
• ?工程分類?：門式剛架、框架等各有側重，如門式剛架需關注柱腳螺栓和節點參數。

00:38【漲知識】鋼結構識圖教學,鋼結構圖紙怎么看,圖紙中常用符嗶哩嗶哩

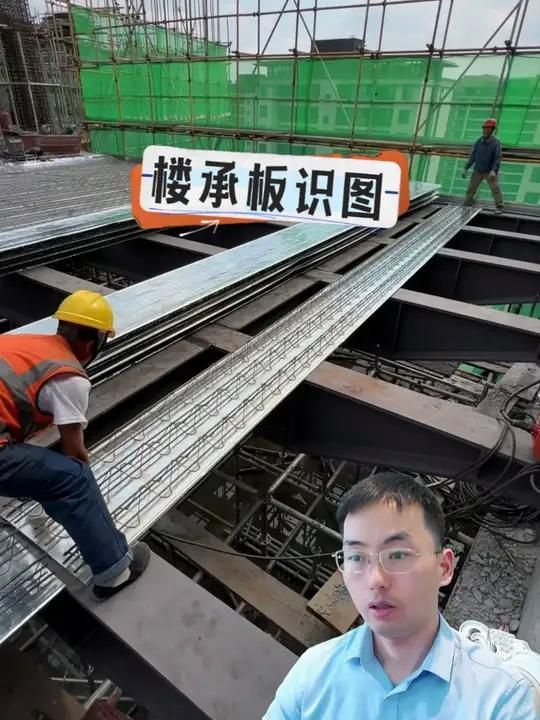

02:47鋼結構樓承板識圖,鋼結構識圖,鋼結構圖紙,重鋼結構全民小視頻

---
