我?guī)湍阏砹艘环菘招臉前迨┕さ牧鞒虉D和關鍵步驟，清晰又實用，直接看這個：

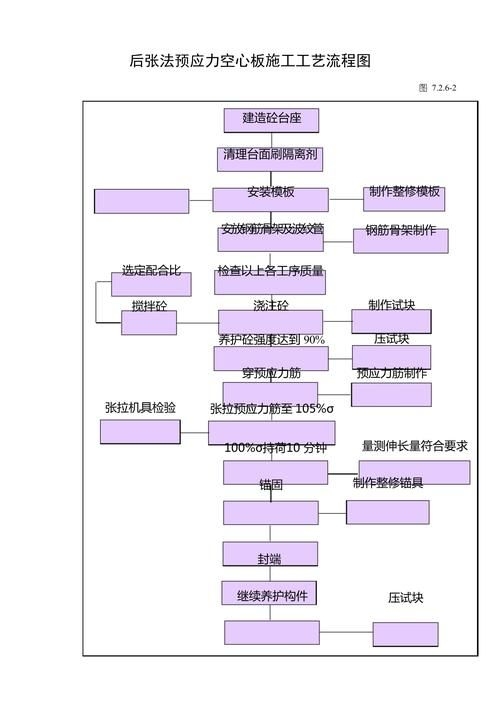

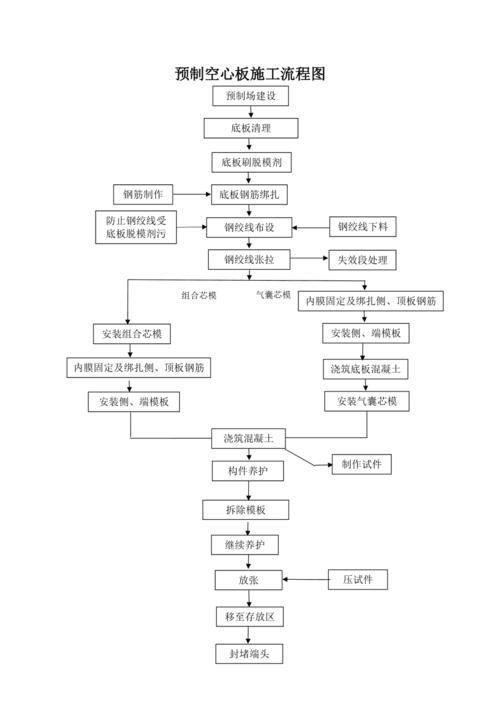

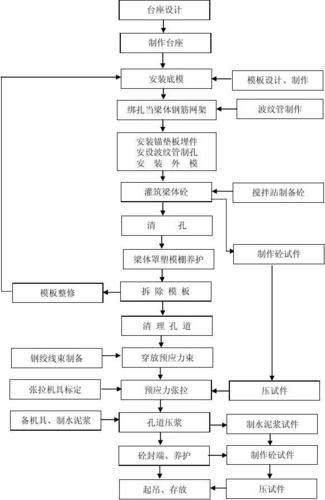

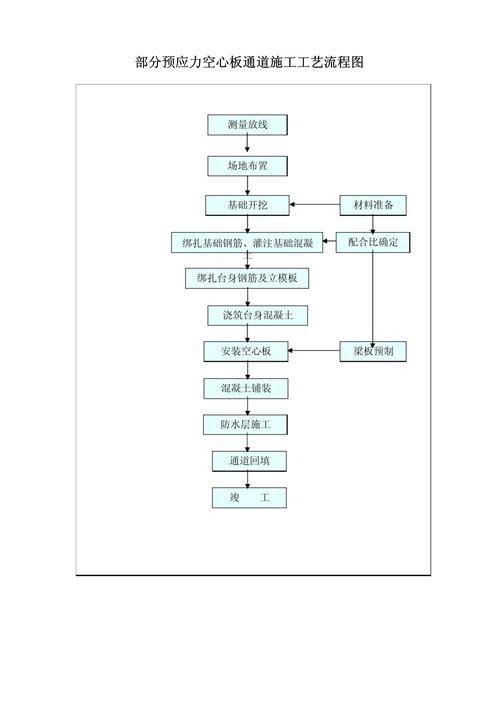

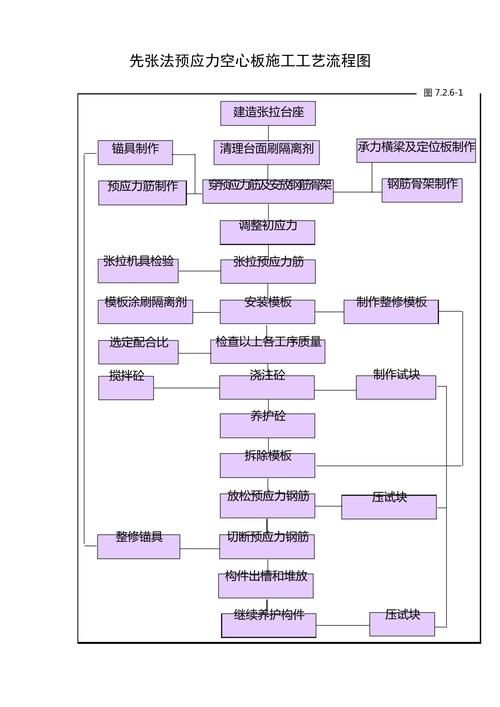

空心樓板施工工藝流程圖

主要施工步驟

1. 施工準備
   檢查梁、支座、墩臺質量，處理吊裝場地，檢查支承墊石平整度，安放支座，固定支座位置，檢查起吊設備。

2. 吊裝空心板梁
   吊機就位，放置空心板梁，固定空心板梁，全孔梁整體化。

3. 橋面施工
   設置伸縮縫，橋面鋪裝，橋面防排水設置，橋面防攔設置，橋面欄桿、緣石、水電管道及燈柱設置，橋面養護。

4. 鉸縫施工
   預制板混凝土鑿毛，填底縫，鋼筋綁扎，混凝土澆筑。

5. 混凝土養護
   所有混凝土澆筑后均需進行保濕養護，預制板拆模后應安裝自動噴淋養護措施進行養護，并用土工布覆蓋至板底保持足夠的濕度和溫度。

6. 鋼筋連接
   如設計圖紙中未說明，鋼筋直徑≥12mm時，鋼筋連接應采用焊接，鋼筋直徑<12mm時，鋼筋連接可采用綁扎。

7. 封錨施工
   壓漿后應立即將板端水泥漿沖洗干凈，清除支承墊板、錨具及端面混凝土的污垢，封錨混凝土應仔細操作、搗實，保證錨具處封錨混凝土密實。

8. 空心板吊裝
   一般采用汽車吊車進行吊裝，吊裝時采用設吊孔穿束兜托粱底的吊裝方法，按照?qǐng)D紙要求設置吊裝預留孔，吊裝預留孔可采用PVC管。

9. 裸板堆放
   不應超過兩層，應適當遮蓋，不宜曝曬曝寒。

10. 施工荷載驗算
    施工單位應根據架梁方案對空心板進行施工荷載驗算，驗算通過后方可施工。

11. 其他注意事項
    空心板架設完成后，在整體化層混凝土澆筑完成并達到設計強度前不得通行施工車輛。

希望這份流程圖和步驟能幫到你，施工時注意安全和規范操作哦！

---
