16G101-1圖集相較于11G101-1的修訂，是混凝土結構平法施工圖體系的一次系統性優化，聚焦于構造合理性、表達清晰性與施工可操作性?的提升，核心變化可歸納為以下五大類：

一、鋼筋錨固與搭接機制簡化

錨固長度查表化?：取消11G101-1中需多步計算的錨固長度推導流程，16G101-1直接提供“受拉鋼筋錨固長度”與“抗震錨固長度”查表，明確不同鋼筋等級（HRB400、HRB500）、混凝土強度等級（C20~C60）及抗震等級下的直接數值，消除計算歧義，提升效率。
搭接長度標準化?：首次在圖集中以表格形式直接給出縱向受拉鋼筋搭接長度與抗震搭接長度（llE），并明確當搭接接頭面積百分率處于表中數據中間值時，可按內插法取值，大幅降低現場誤算風險。
HPB300鋼筋彎鉤統一?：強制要求HPB300級光圓鋼筋末端必須做180°彎鉤，且在多處節點（P57、P60、P61）小注中統一標注做法來源，避免施工遺漏。

二、構件命名與構造體系重構

“框支柱”更名為“轉換柱”（ZHZ）?：統一術語，與《混凝土結構設計規范》（GB50010-2010）保持一致，消除“框支柱”與“轉換柱”混用導致的設計與施工理解偏差。

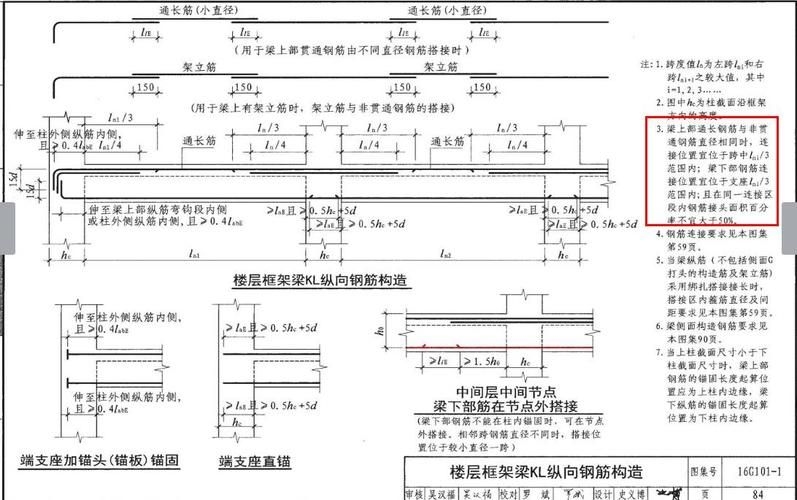

新增“LLK”連梁類型?：明確跨高比≥5的連梁不再歸入框架梁（KL），而是獨立編號為LLK，并規定其縱筋、箍筋加密區構造，解決原圖集中“LL”與“KL”構造混淆問題。
框架扁梁構造補全?：首次系統納入框架扁梁（KBL）的平法表示方法、配筋構造及節點詳圖（P93~P95），填補國標圖集在該類結構設計中的空白。
取消非抗震設計內容?：16G101-1總則明確僅適用于抗震設防烈度6~9度地區，全面取消非抗震構件的構造詳圖，強化“抗震優先”設計導向。

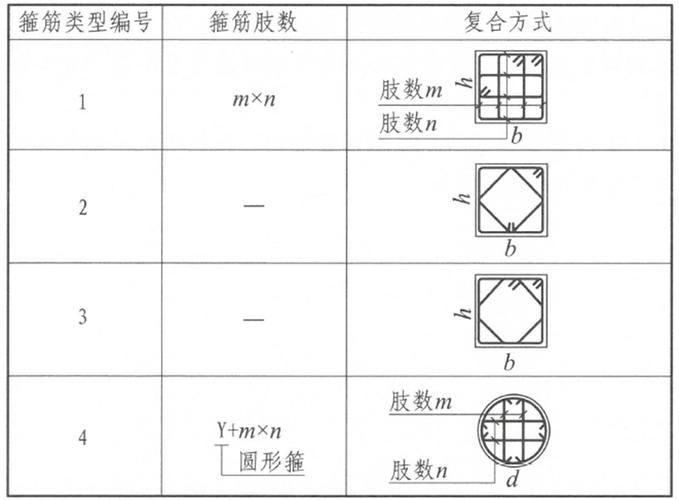

三、關鍵節點構造精細化

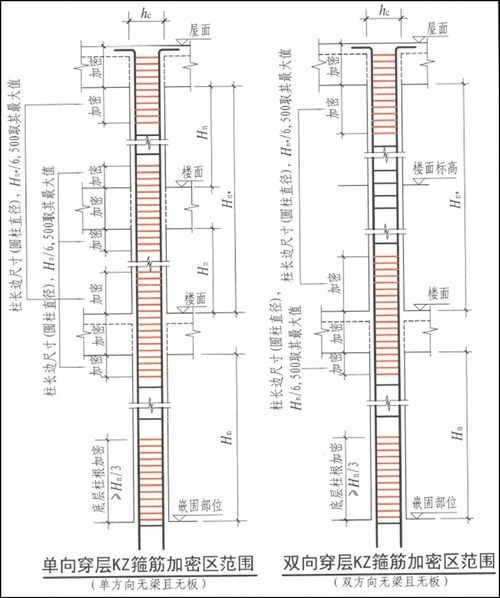

嵌固部位注寫規則細化?：新增2.1.4條，明確三種嵌固情形：①基礎頂面（無需注明）；②非基礎頂面（雙細線標注）；③地下室頂板雖非結構嵌固但有實際嵌固作用（雙虛線標注），并規定首層柱端加密區與縱筋連接位置均按嵌固要求執行，提升結構安全表達精度。
剪力墻水平分布筋構造優化?：取消“剪力墻身水平鋼筋”舊稱，統一為“剪力墻水平分布鋼筋”；明確非底部加強區構造邊緣構件若不設外封閉箍筋，其水平分布鋼筋可兼作拉筋，簡化施工。
一級剪力墻水平施工縫新增構造?：在P74頁增加一級抗震墻水平施工縫處設置附加豎向插筋的構造詳圖，強化抗剪能力。
柱頂縱筋錨固簡化?：當柱外側縱筋與梁上部鋼筋在柱頂外側直線搭接時，梁寬范圍外的鋼筋可采用簡化錨固方式，減少節點鋼筋擁擠。

四、圖集勘誤與技術修正（2018年官方14項修正）

材料牌號調整?：全面取消HRBF335鋼筋，僅保留HRB335、HRB400、HRB500等主流高強鋼筋。
尺寸標注修正?：如P94頁扁梁縱筋直錨圖中刪除多余15d標注；P74頁“豎向施工縫”更正為“水平施工縫”；P67頁“但不少于3根”改為“且不少于3根”。
圖示文字更正?：P74頁“××與剪力××”修正為“××與剪力墻××”，提升專業性與準確性。

五、表達方式與適用范圍明確化

圖集依據更新?：總則第3條明確圖集依據《中國地震動參數區劃圖》GB18306-2015、《建筑抗震設計規范》GB50011-2010（2016局部修訂）等最新規范，強調“圖集與規范不符時，以規范為準”。
適用范圍精準界定?：明確適用于現澆混凝土框架、剪力墻、梁、板及地下室結構，不適用于砌體結構或非現澆體系，避免誤用。
