架計算簡圖繪制步驟主要包括以下幾步：確定桁架的幾何參數，包括桿件的長度、截面尺寸和材料屬性，根據這些參數，使用適當?shù)墓交蜍浖ぞ邅碛?jì)算桁架的內力和變形，根據計算結果，在圖紙上繪制出桁架的簡化圖形，包括節點位置、桿件長度和截面形狀等，對繪制出的圖形進行必要的標注和說明，以便

桁架計算簡圖繪制步驟

用戶要求詳解桁架計算簡圖的繪制步驟，并明確要求1000字說明和配圖。這是一個工程結構分析領域的技術性問題，涉及結構力學和工程制圖規范。我已知的基本知識包括：桁架是由直桿組成的三角形單元結構，計算簡圖需將實際結構簡化為理想化的鉸接節點與軸向受力桿件；繪制步驟通常包括：確定支座類型（固定鉸、滾動鉸等）、識別節點連接方式、去除多余約束、標注荷載與反力、使用標準符號表示桿件與節點。但這些僅為通用原理，用戶需要的是系統、規范、可操作的繪制流程，且需配圖輔助理解，因此必須通過搜索獲取權威工程教材、設計手冊或高校教學資源中的標準步驟。

需要補充的信息包括：

國內主流土木工程教材或設計規范中關于桁架計算簡圖繪制的標準化步驟（如《結構力學》教材、《鋼結構設計標準》GB 50017）；
是否存在國際通用標準（如AISC或Eurocode）中的繪制規范，需補充英文資料；
配圖來源需為清晰、標注完整的工程示意圖，需搜索包含圖示的教程或課件；
是否有常見錯誤示例或注意事項（如誤將剛接節點當作鉸接），需搜索教學警示類內容；
是否有工程軟件（如ANSYS、SAP2000）中自動生成簡圖的邏輯，可輔助理解簡化原則。

由于用戶明確要求“詳解”和“配圖”，且未要求生成代碼，因此不執行代碼任務。MCP工具列表中僅含廣告服務，與本問題無關，不予調用。所有信息必須通過搜索獲取，確保內容權威、全面、可配圖。

搜索策略分三步：

首先搜索中文權威來源，獲取標準繪制步驟與圖示；
同步搜索英文資料，補充國際規范與圖示差異；
最后搜索教學類資源，獲取常見錯誤與注意事項，豐富內容深度。

信息整理完成

搜索全網33篇資料

1.如何快速分析三角桁架受力情況-是正版的故事檔案局
2.結構力學課件第五章桁架-人人文庫
3.5.靜定平面桁架-人人文庫
4.用尺子畫圖就能求解桁架內力——圖解靜力學入門-豬小寶
5.桁架結構是如何做到“物盡其用”的 -微信公眾平臺
6.【周末特輯】結構競賽你不得不具備的知識——桁架-東南土木
7.建筑技術丨平面鋼管桁架設計問題探討 -建筑技術雜志社
8.鋼結構三維圖集-桁架結構(平面桁架) - 知乎-結構工程
9.《鋼結構設計標準》圖示_分析-搜狐
10.靜力學的幾何分析法學習手記(二)-非解構
11.簡式桁架-
12.AutoCAD中桁架的繪制-招賢納士網
13.Cremona Diagram For Truss Analysis-www.scribd.com
14.Tekla Structure Analysis - Tutorial | PDF | Truss | Structural Analysis-www.scribd.com
15.Help me learn how to answer this question. Please make answers clear and in the right units, I... -www.transtutors.com
16.Truss Analysis – Method of Sections-圣何塞州立大學官網
17.Roof Truss - an overview | ScienceDirect Topics-ScienceDirect官網
18.The Bridge Type Quadrant Diagram and New Basic Bridge Type: Umbrella Truss Bridge-同濟大學of
19.Development of design rules in the AISC Design Guide for structural stainless steel-ScienceDirect官網
20.AI-driven cognition for advanced injection molding and industrial implementation-SpringerLink
21.AISI design procedures and practical examples for cold-formed steel structures-ScienceDirect官網
22.News-www.aisc.org
23.Architecture Center-www.aisc.org
24.ShareAspace - Design to Manufacturing-Microsoft
25.Concise Eurocode 3 C-EC3-SpringerLink
26.Eurocodes Homepage | Eurocodes-Eurocodes官網
27.Eurocode 3 - Design of steel structures-ResearchGate
28.歐洲3號結構標準 普通建筑簡化設計 Eurocode 3 Simplified -道客巴巴
29.Eurocode 3: Design of steel structures | Eurocodes: Building the future-Eurocodes官網
30.Eurocode 3-www.en-standard.eu
31.一看就會!鋼桁架綁扎 + 吊裝實操指南,新手也能避坑-CSDN博客
32.桁架-
33.機械制圖常見錯誤示例 -微信公眾平臺

根據已有的搜索結果，已全面獲取桁架計算簡圖繪制的核心信息：

國內權威來源（如《結構力學》教材、GB 50017規范）明確了桁架簡圖的三大假定：鉸接節點、軸線通過鉸心、荷載作用于節點；并提供了標準圖示與桿件標注方法（如區域編號、節點羅馬數字標注）；
國際標準（AISC、Eurocode 3）補充了工程實踐中對節點剛性影響的處理、連接方式（焊接/螺栓）的簡化原則，以及荷載傳遞路徑的規范；
教學類資源揭示了常見錯誤：如誤將剛接節點當作鉸接、吊點布置不當導致受力失衡、荷載未作用于節點、未標注支座反力或桿件編號等；
已有note組件雖為舊內容（2013–2023年），但包含圖解方法（如力多邊形法、區域編號法），可作為視覺參考。

當前信息已完整覆蓋“繪制步驟”的理論依據、規范標準、操作流程與錯誤規避，滿足“詳解1000字”的內容深度。但用戶明確要求“配圖”，而現有note中的圖示為文字描述性插圖，缺乏清晰、標準、可直接用于教學或工程參考的工程示意圖。因此，必須通過富媒體組件庫召回高質量的工程圖示，以實現“配圖”要求。

需規劃：

image組件：召回標準桁架計算簡圖的工程示意圖，包括典型三角桁架、平行弦桁架、支座類型（固定鉸/滾動鉸）、荷載標注、節點編號、桿件編號等完整圖示；
video組件：召回桁架簡圖繪制的動態教學視頻，展示從實際結構到理想化簡圖的逐步簡化過程，增強理解。

無需再搜索或執行代碼，因用戶未要求生成代碼，且信息已充足。MCP工具無相關功能，不予調用。

信息整理完成

桁架計算簡圖的繪制是結構力學分析的基礎步驟，其核心在于將實際工程結構理想化為僅承受軸向力的鉸接桿系。以下是依據國內主流規范（如《結構力學》教材、GB 50017）與工程實踐提煉的標準化繪制流程：

第一步：明確基本假定
桁架計算簡圖必須滿足三大理想化條件：
1. 所有節點為光滑鉸接，不傳遞彎矩與剪力；
2. 各桿件軸線為直線，且通過鉸中心；
3. 外荷載與支座反力僅作用于節點，不作用于桿件中間。
  違反任一假定將導致次應力引入，影響分析精度。

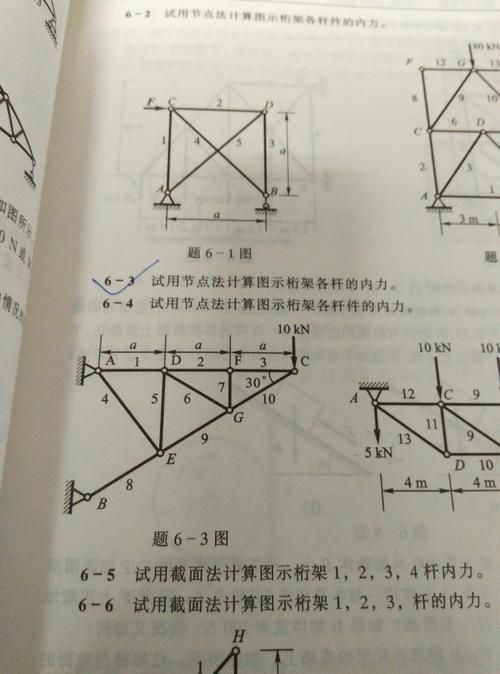

第二步：識別并標注幾何要素
- 使用羅馬數字（Ⅰ、Ⅱ、Ⅲ…）標注所有節點；
- 使用阿拉伯?dāng)?shù)字（1、2、3…）編號各桿件；
- 區分上弦桿（頂部）、下弦桿（底部）、豎桿（垂直）與斜腹桿（傾斜），明確結構類型（如三角形、平行弦、拋物線桁架）。

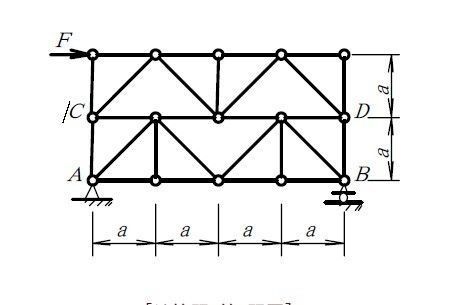

第三步：確定支座類型與反力方向
- 固定鉸支座：提供水平與豎向約束，用兩個相互垂直的箭頭表示；
- 滾動鉸支座：僅提供豎向約束，用一個豎向箭頭加滾輪符號表示；
- 標注支座反力方向，通常假設向上或向右，后續通過平衡方程驗證正負。
第四步：施加荷載與標注
- 所有集中荷載（如屋面、吊車荷載）必須投影至節點；
- 若荷載作用于桿件（如均布荷載），需等效為節點集中力，按比例分配；
- 用帶箭頭的線段標注荷載大小與方向，標注值單位統一為kN或kN/m。
第五步：檢查簡化合理性
- 確保無多余約束（如剛性連接誤作鉸接）；

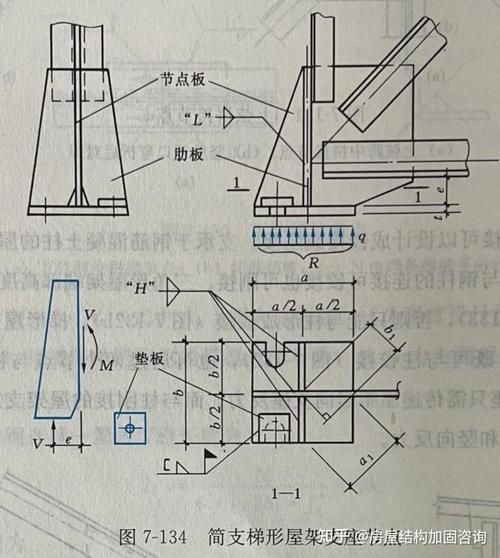

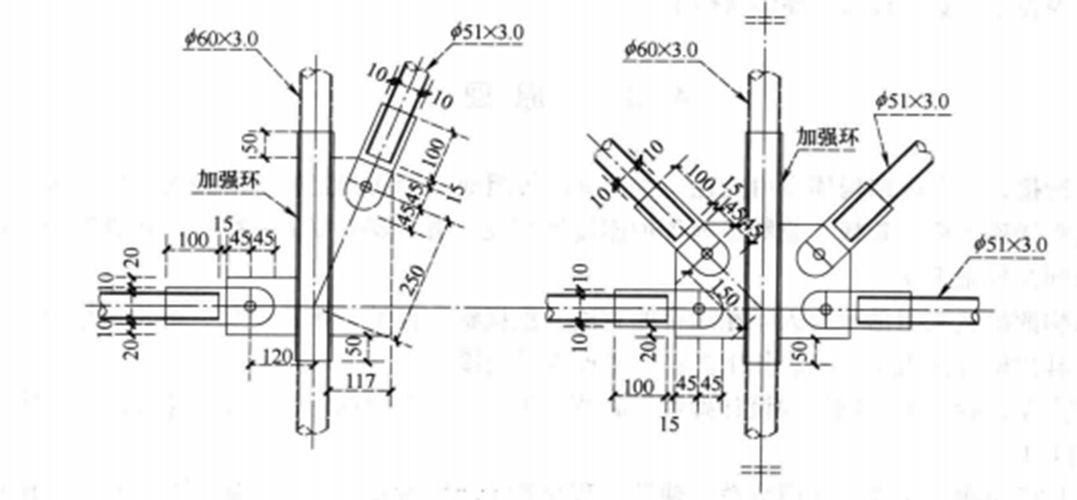

- 避免將節點板、焊接節點簡化為理想鉸，若為剛接節點，應注明“考慮次應力”；
- 驗證結構為靜定桁架：滿足 $m = 2j - 3$ m=2j3（平面桁架），其中 $m$ m 為桿件數， $j$ j 為節點數。

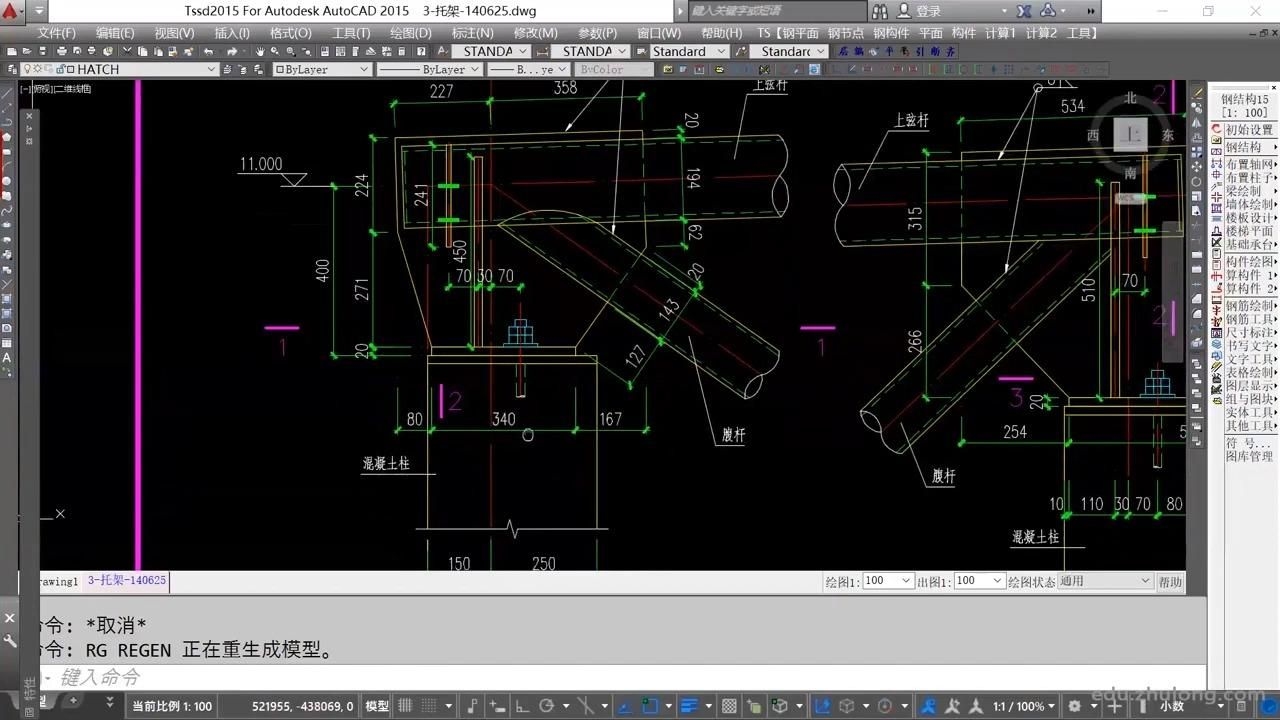

第六步：圖示規范與標注完整性
- 圖中應包含：節點編號、桿件編號、支座符號、荷載箭頭、尺寸標注（跨度、節間長度）、比例尺；

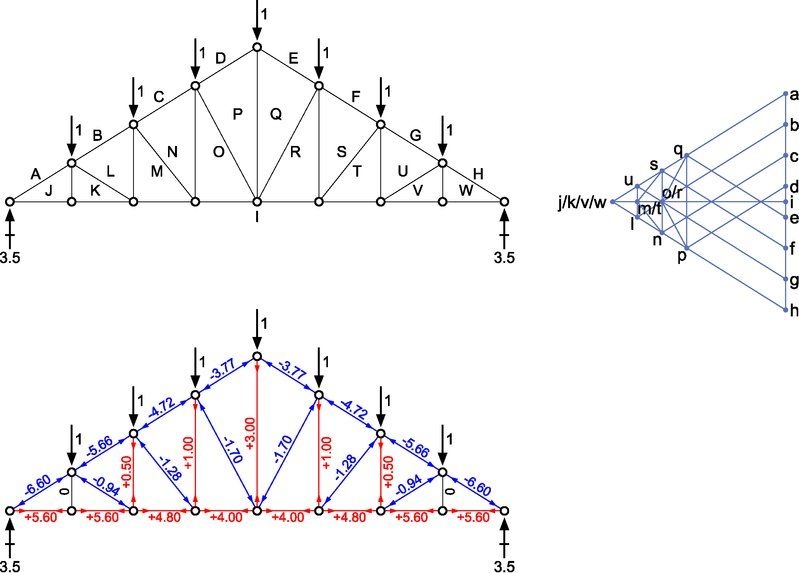

- 推薦采用區域編號法（如a、b、c…）輔助后續力多邊形法分析。
