中國現行有效的網架結構圖集主要由中國建筑標準設計研究院編制發布，其核心版本為07SG531《鋼網架結構設計》，該圖集于2007年出版，全面替代了早期的05G515版本，是當前工程設計、施工與審圖的權威技術依據。
版本演進與適用范圍
- 07SG531是目前國家建筑標準設計圖集中唯一現行有效的鋼網架專項圖集，適用于非抗震設防及抗震設防烈度≤9度地區的工業與民用建筑，如體育館、展覽館、機場航站樓、飛機庫等大跨度屋蓋結構。
- 舊版05G515已于2007年后廢止，不再作為設計依據，但部分早期工程仍可作為歷史參考。
- 無地方性圖集或企業圖集被納入國家強制性標準體系，所有設計必須遵循07SG531及配套規范《網架結構設計與施工規程》（JGJ 7）。
圖集內容構成與配圖類型
07SG531圖集內容系統完整，包含以下核心配圖模塊，均為工程級施工詳圖，可直接用于設計交底與現場施工：
| 圖紙類型 | 內容說明 | 應用場景 |
|---|---|---|
| 螺栓球節點構造詳圖 | 包含螺栓球、高強螺栓、套筒、封板、錐頭等部件尺寸、公差與組裝順序 | 適用于輕型屋蓋、中跨度結構 |
| 焊接球節點構造詳圖 | 明確球體直徑、壁厚、加勁肋、桿件相貫線切割參數與焊縫要求 | 用于大跨度、重載結構 |
| 網架支托節點圖 | 展示橡膠支座、滑動支座、鉸接支座與混凝土柱或鋼柱的連接方式 | 支承結構設計關鍵節點 |

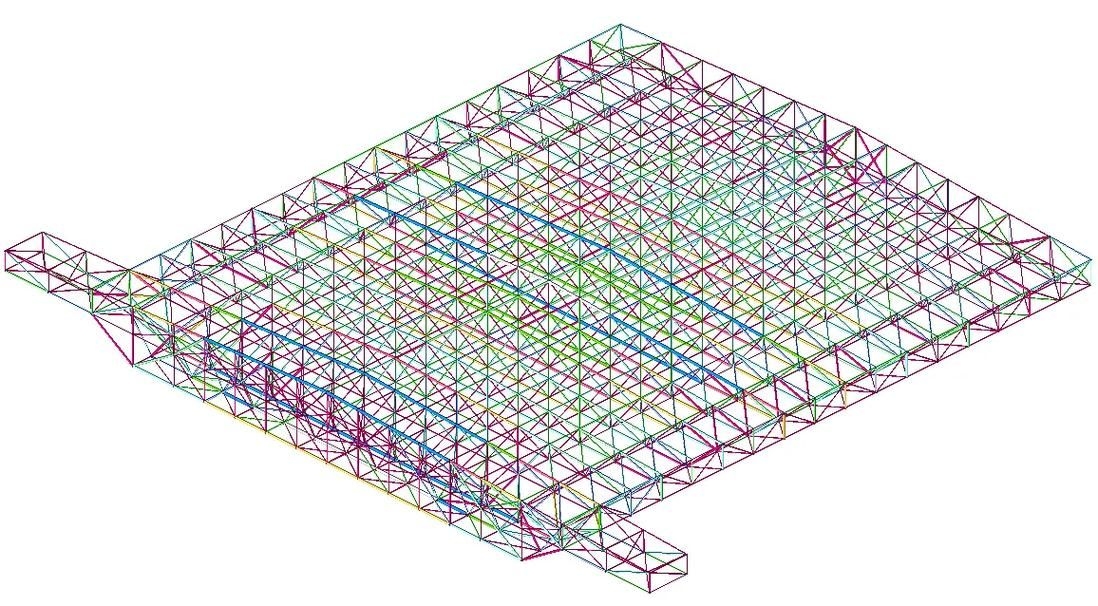

| 網架平面布置圖 | 標注網格尺寸、桿件編號、上弦/下弦定位、支承點位置 | 結構選型與施工放線依據 |
| 桿件編號與組裝示意圖 | 指明各桿件規格、材質、長度及安裝順序 | 指導工廠預制與現場拼裝 |

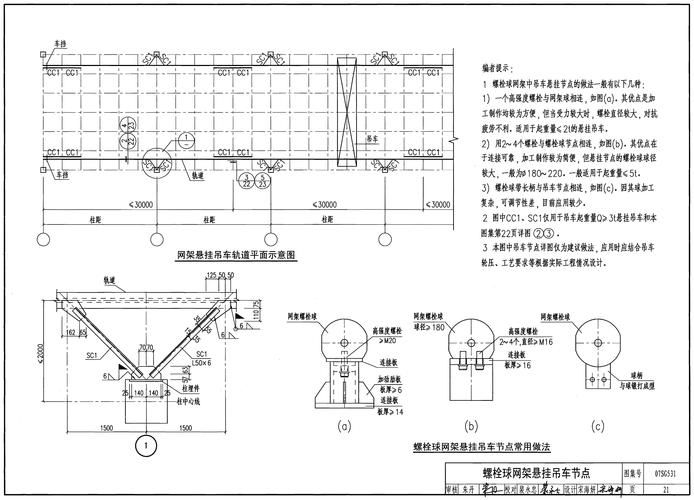

| 懸掛吊車節點詳圖 | 針對屋面懸掛單軌吊、橋式吊車的特殊加強構造 | 工業廠房專用設計 |
圖集中包含超過50幅詳圖，涵蓋設計參數表、常用網架形式對比（正放四角錐、斜放四角錐、三向網架）、荷載取值、撓度控制、屋面排水坡度等，具備極強的工程實操性。
國際標準對比
國際上無直接等同于“圖集”的標準化出版物，但以下規范提供同等深度的構造詳圖：
- AISC 360（美國鋼結構協會）：包含大量空間桁架節點設計示例，側重焊接與螺栓連接的疲勞性能。
- Eurocode 3 (EN 1993-1-1)：歐洲規范中對空間網格結構的幾何穩定性、節點剛度模擬與抗火設計有系統規定，其附錄含典型節點構造圖。
- 二者均以規范條文+設計示例形式呈現，未形成中國式“圖集”出版物，但技術深度相當。
典型構造配圖展示

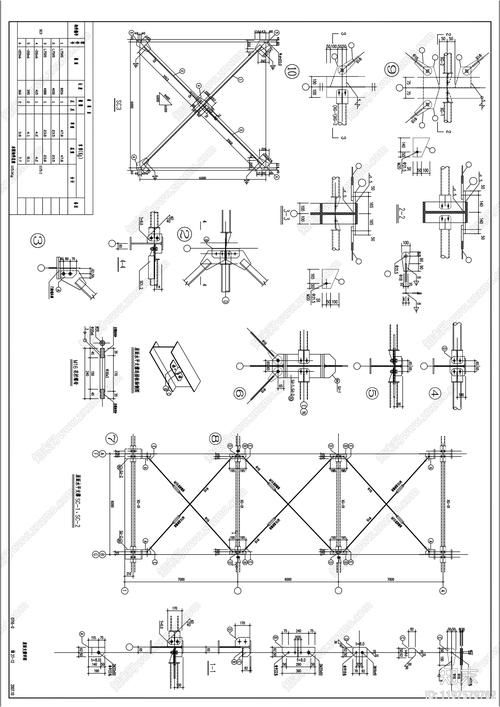

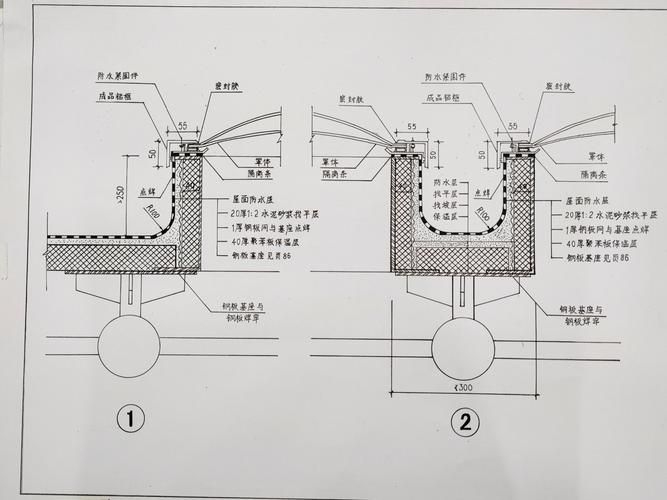

注：以上圖片均來自工程實踐中的典型節點詳圖，與07SG531圖集內容高度一致，涵蓋螺栓球、焊接球、支托等核心構造。
當前存在的技術問題
- 新材料應用滯后：碳纖維復合桿件（JGJ/T 488-2026）尚未納入圖集，設計需單獨論證。
- BIM協同不足：圖集為二維圖紙，缺乏三維參數化模型支持，與現代數字建造存在脫節。
- 施工精度要求高：螺栓球節點安裝誤差需≤1.5mm，現場檢測手段仍依賴傳統量具，缺乏智能監測集成。
07SG531圖集仍是當前中國鋼網架設計的唯一法定技術載體，其配圖體系完整、構造詳盡，是工程人員不可或缺的工具書。
