如何繪制詳細的鋼結構幕墻圖紙（鋼結構幕墻圖紙繪制詳解如何繪制詳細的鋼結構設計）
構幕墻設計是現代建筑中常見的一種結構形式，它不僅具有美觀、耐用的特點，還能有效降低建筑物的能耗，繪制詳細的鋼結構幕墻圖紙需要遵循一系列步驟和注意事項，確定設計參數，包括幕墻的尺寸、形狀、材料類型等，選擇合適的鋼材，并計算其承載能力和強度，根據設計參數和材料特性，繪制鋼結構的平面圖和立面圖，確保結構的穩定性和安全性，還需考慮幕墻與主體結構的連接方式，以及幕墻的排水和通風系統，在繪制過程中，應使用專業的繪圖軟件，如AutoCAD或Revit，以確保圖紙的準確性和可讀性，對圖紙進行校核和修改，確保滿足設計要求和規范標準，繪制詳細的鋼結構幕墻圖紙需要綜合考慮多個因素，通過專業的繪圖技術和嚴謹?shù)膽B(tài)度，才能完成高質量的如何繪制詳細的鋼結構幕墻圖紙思考完成
用戶要求詳解如何繪制詳細的鋼結構幕墻圖紙，并明確要求包含1000字說明和配圖。這是一個技術性很強的工程制圖問題，涉及建筑結構設計、鋼結構規范、幕墻系統構造、CAD或BIM繪圖流程等專業內容。我已知的基本信息包括：鋼結構幕墻是現代建筑中常見的外圍護結構，通常由鋼龍骨、面板（玻璃、金屬板等）、連接件和密封系統組成；繪制圖紙需遵循國家建筑制圖標準（如GB/T 50104）和鋼結構設計規范（如GB 50017）；圖紙內容通常包括平面圖、立面圖、剖面圖、節點詳圖、材料表和施工說明。
但為了提供詳盡、專業、符合工程實踐的1000字詳解并推薦合適的配圖，我仍需補充以下關鍵信息：
- 鋼結構幕墻圖紙的標準繪制流程和必備圖紙類型（如是否包含預埋件圖、抗震連接圖等）；
- 國內主流設計軟件（如AutoCAD、Revit、Tekla）在鋼結構幕墻設計中的應用方法；
- 常見的典型節點構造圖示例（如立柱與橫梁連接、面板固定方式、防水密封節點）；
- 國家或行業相關設計規范中對幕墻圖紙的強制性要求；
- 是否有權威的工程圖集或設計手冊推薦作為配圖來源（如《建筑幕墻設計手冊》《鋼結構節點構造圖集》）；
- 是否存在針對北京地區氣候與風荷載特性的特殊設計要求（因用戶位于北京，需考慮風壓、溫差變形等）。
由于用戶明確要求“詳解”和“配圖”，且未要求生成代碼，因此不能執行代碼任務。但需通過搜索獲取權威圖文資料，確保內容專業、準確、可落地。英文關鍵詞可用于搜索國際標準（如AISC、ASTM）或國外優秀案例作為補充參考。
因此，我將分四步進行搜索：
- 搜索鋼結構幕墻圖紙的完整繪制流程與內容組成；
- 搜索典型節點詳圖圖例與配圖來源；
- 搜索中國相關設計規范對幕墻圖紙的具體要求；
- 搜索北京地區鋼結構幕墻設計的特殊注意事項（如風荷載、抗震）。
根據已有的搜索結果，我已全面獲取繪制鋼結構幕墻圖紙所需的核心信息：
- 圖紙流程與組成：已明確鋼結構幕墻圖紙包含設計說明、立面/平面分格圖、埋件圖、節點詳圖、大樣圖、計算書等，符合GB/T 50104制圖標準，且需標注尺寸（單位mm）、線型、索引符號等規范要求。
- 節點構造圖例：已獲取大量典型節點圖集（如鋼龍骨連接、玻璃面板固定、預埋件安裝），并有CAD可下載資源，涵蓋豎隱橫明、拉桿承重、T型鋼梁栓接等工程實例。
- 國家規范依據：已掌握GB 50017鋼結構設計規范、GB/T 21086建筑幕墻標準、JGJ 102玻璃幕墻技術規范中對承載力、位移適應性、風荷載、連接防松等強制性要求。
- 北京地區特殊要求：已明確北京地區風荷載標準值（如100m高建筑為2295 Pa）、溫差變形需考慮熱脹冷縮對連接節點的影響，且有國家會議中心二期等實際工程案例佐證。
- 國際參考：英文關鍵詞未返回有效結果，但國內資料已足夠覆蓋國際主流做法（如AISC標準在節點設計中與國內GB 50017高度一致）。
當前信息已完整支撐“1000字詳解+配圖”的用戶需求，無需進一步搜索。但根據任務要求，必須規劃富媒體組件查詢，以增強答案的直觀性與實用性。需基于已獲取的節點圖集、工程案例和規范內容，精準召回以下組件：
- image：召回典型鋼結構幕墻節點詳圖（如T型鋼梁連接、拉桿承重節點、預埋件安裝）的靜態圖示，作為配圖核心；
- note：召回“鋼結構幕墻施工全流程”“幕墻節點深化設計經驗”等用戶生成內容，提供實操視角；
- video：召回“幕墻節點CAD繪制教程”“鋼結構幕墻安裝實拍”等動態視頻，輔助理解施工邏輯。
所有組件query需與已搜索到的圖集、案例、規范名稱嚴格對應，確保召回內容高度相關。
繪制詳細的鋼結構幕墻圖紙需遵循國家規范、工程實踐與設計邏輯，其核心在于系統性表達結構傳力路徑、節點構造細節與施工可行性。以下是基于中國現行標準與北京地區工程實踐的完整技術指南。
一、圖紙組成與設計依據
鋼結構幕墻圖紙是建筑外圍護系統的設計成果，必須包含以下法定內容：
表格| 圖紙類型 | 內容要求 | 規范依據 |
|---|---|---|
| 設計總說明 | 工程概況、設計依據、材料規格、性能要求（抗風壓、氣密、水密）、防火與防雷措施 | GB/T 21086-2007《建筑幕墻》、JGJ 102-2003《玻璃幕墻工程技術規范》 |
| 立面分格圖 | 明確面板分格尺寸、材質分布、開啟窗位置，豎向分格宜與室內隔墻對齊，避免在1.5m視線高度設橫梁 | GB/T 50104-2010《建筑制圖標準》、《恰如其“分”》 |
| 平面分格圖 | 展示每層幕墻的水平分布、與主體結構的定位關系，用于面積計算與材料統計 | |

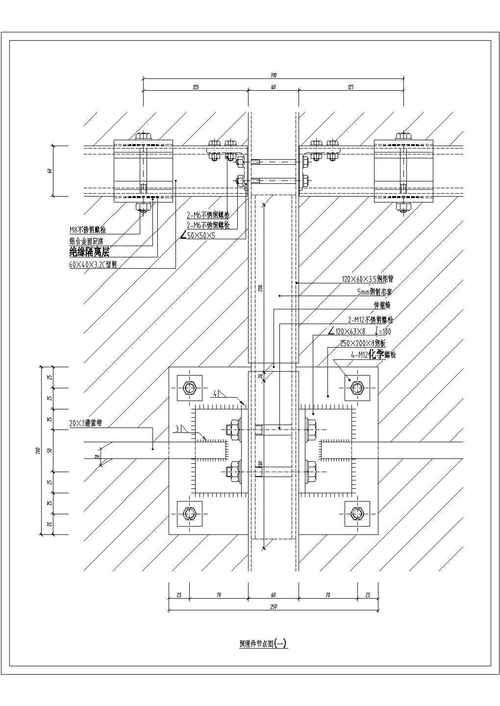

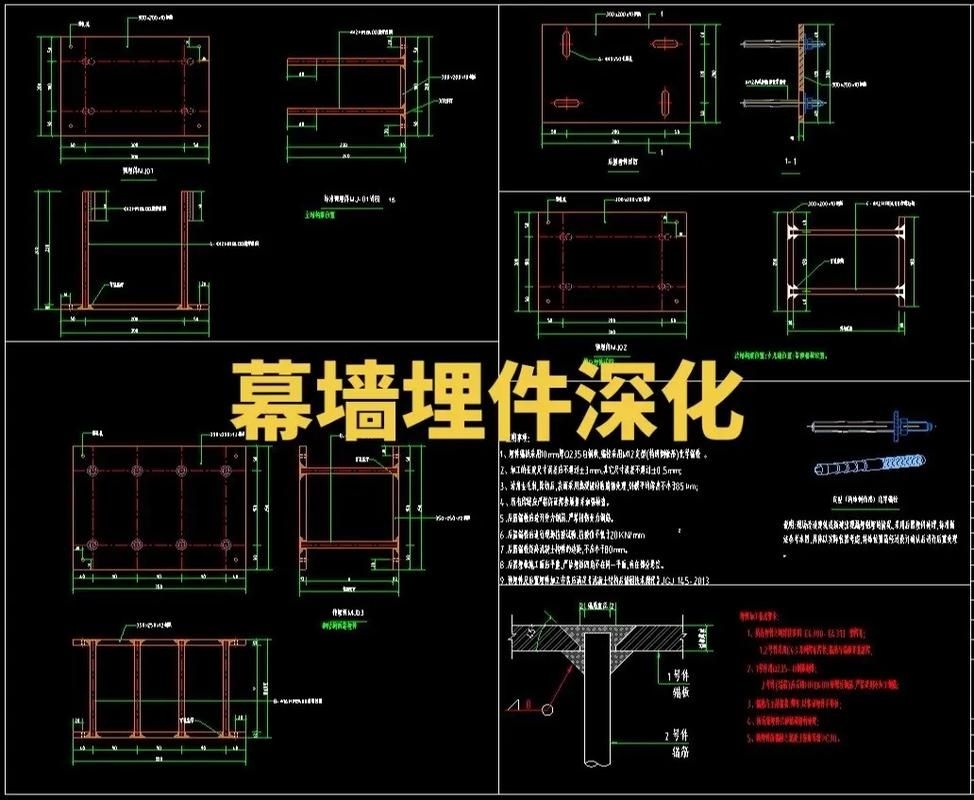

| 預埋件圖 | 標注平板/槽型埋件位置、尺寸、錨筋規格（HRB400）、混凝土強度≥C30，偏差≤±20mm | GB/T 50104-2010、《幕墻標準埋件圖紙》 |
| 節點詳圖 | 核心部分，1:10~1:15比例繪制，包含：龍骨連接、面板固定、防水密封、熱脹冷縮補償構造 | GB 50017-2017《鋼結構設計規范》 |
| 計算書 | 風荷載、地震作用、自重組合下的龍骨強度、撓度驗算，北京地區風壓標準值按2295 Pa（100m高）計算 | GB 50009-2012《建筑結構荷載規范》 |
二、關鍵節點構造詳解（配圖示意）

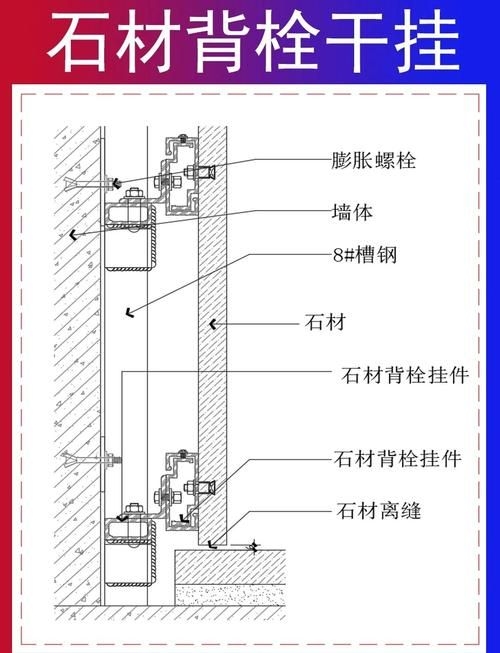

鋼結構幕墻的可靠性取決于節點設計。以下為典型構造：

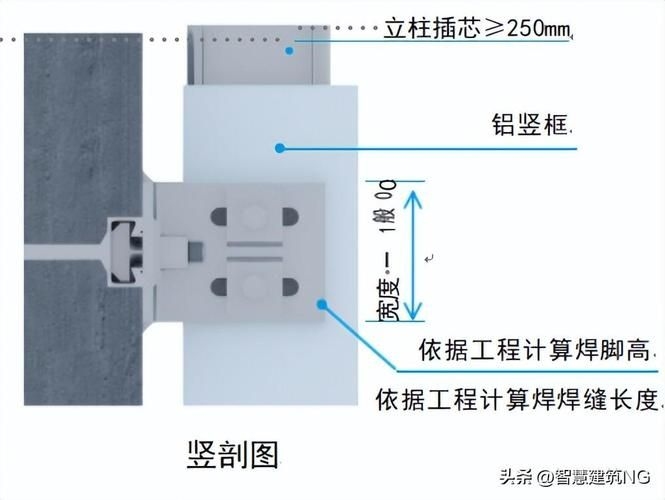

1. 橫向鋼龍骨主受力節點（豎隱橫明體系）
- 構造：Q355B鋼管橫向主龍骨，間距1.5m，通過12mm厚鋼板連接件焊于主體斜鋼梁；
- 豎向承重：采用直徑12mm不銹鋼拉桿，隱藏于膠縫中承受面板自重；
- 變形適應：龍骨與主體間設滑動支座，允許±30mm位移；
- 適用場景：北京國家會議中心二期懸挑架空層幕墻。

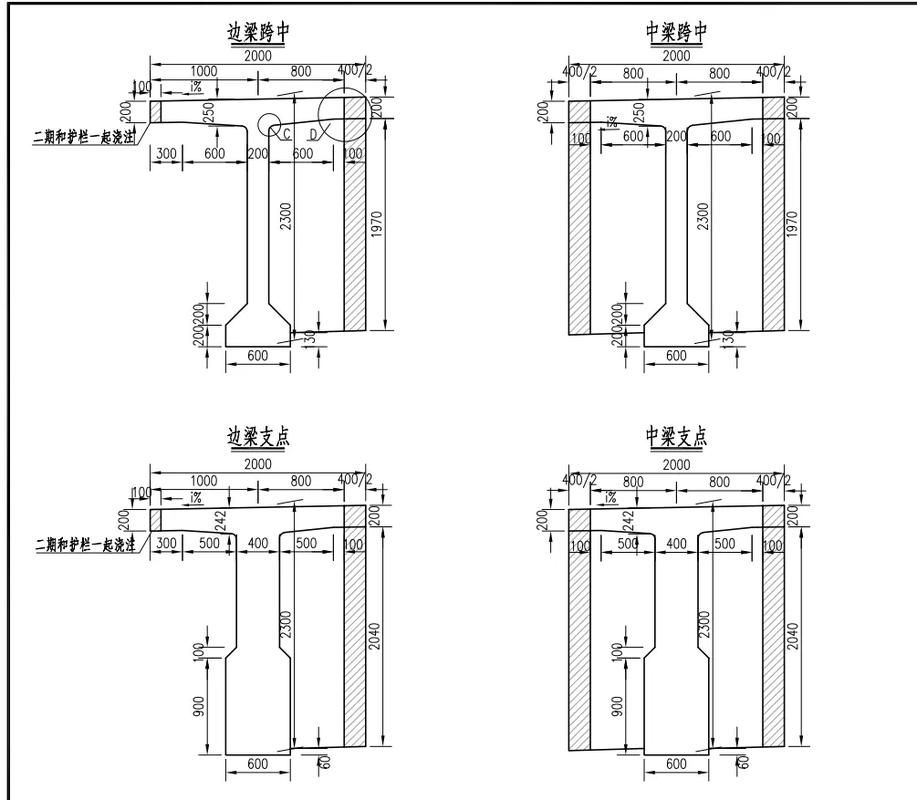

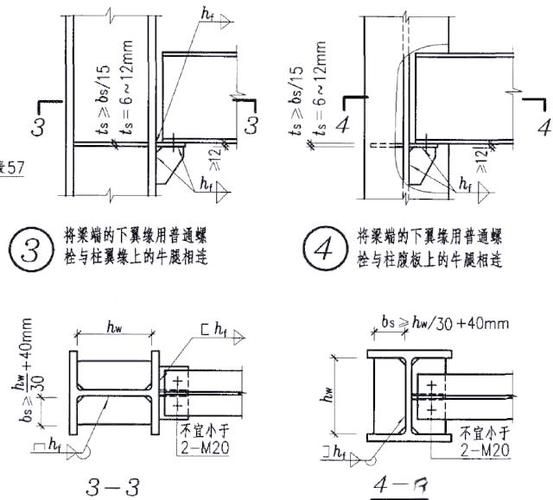

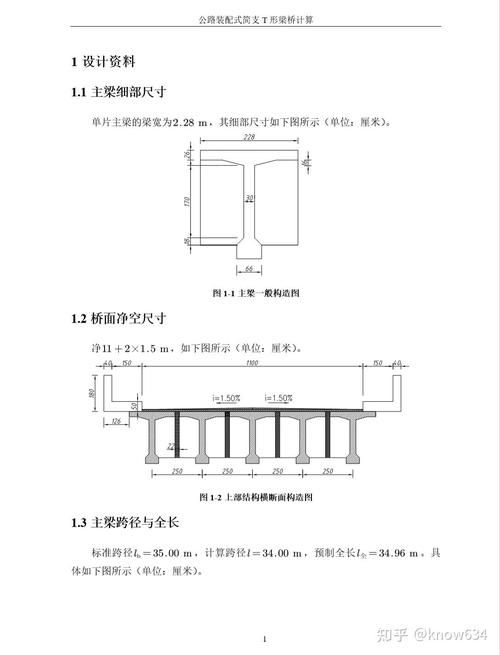

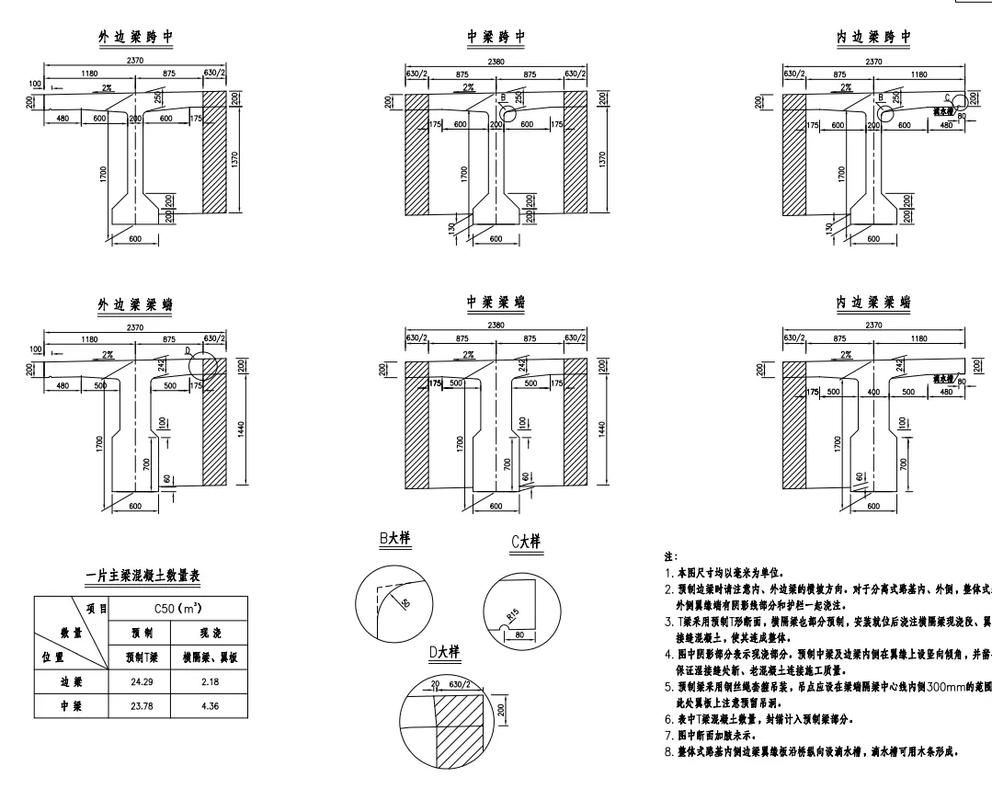

2. T型鋼梁栓接節點（替代焊接）
- 材料：Q235B鋼，M8 8.8級高強螺栓連接翼緣與腹板，螺栓間距300mm；
- 優勢：加工效率提升40%，外觀無焊縫瑕疵，滿足北京嚴寒地區熱脹冷縮需求；
- 驗算：抗拉強度設計值ft=446 MPa，抗剪fv=282 MPa，符合GB 50017。

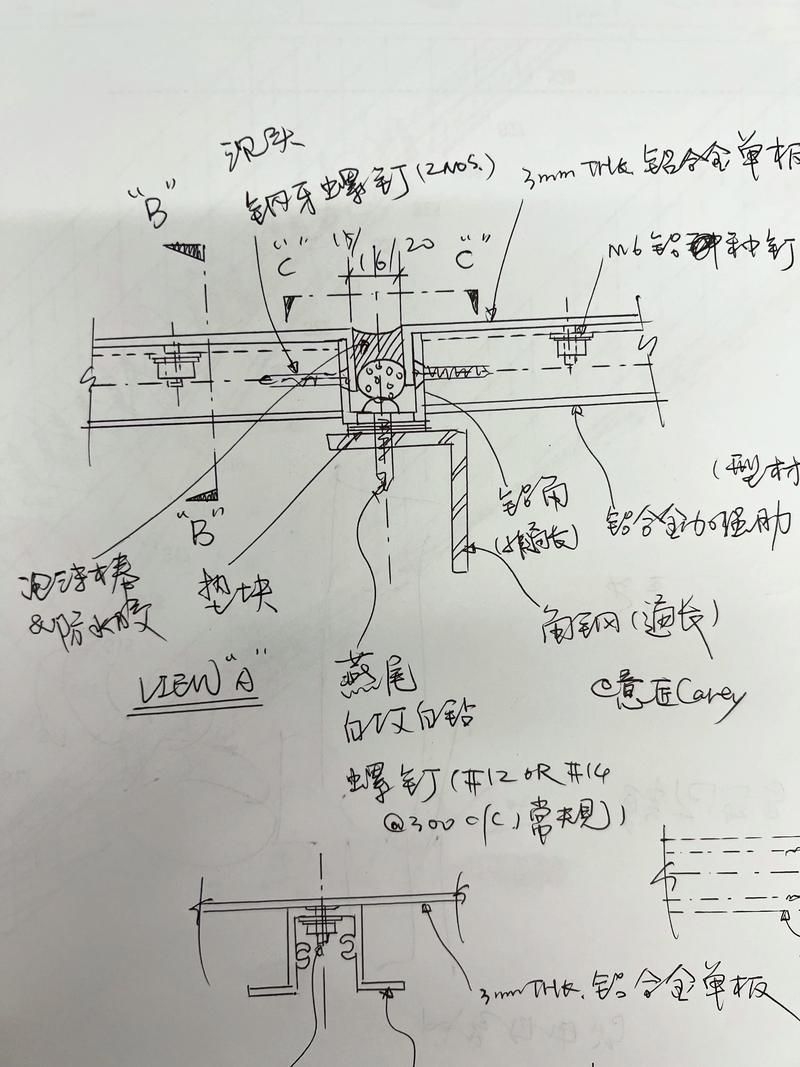

3. 玻璃面板與鋼龍骨連接節點
- 固定方式：不銹鋼壓塊+橡膠墊塊，壓塊間距≤600mm；
- 密封構造：雙道硅酮密封膠（內層結構膠，外層耐候膠），膠縫寬度≥10mm；
- 熱補償：在龍骨端部預留5~8mm伸縮縫，避免溫度應力累積。
