21m梯形屋架施工圖繪制詳解
一、設計依據與規范
21m梯形鋼屋架的施工圖繪制必須嚴格遵循中國現行國家及行業標準，核心依據包括：
- 《建筑結構制圖標準》GB/T 50105 —— 規定圖紙比例、線型、尺寸標注、圖例表達等基本制圖規則；
- 《鋼結構深化設計制圖標準》T/CSCS 015-2021 —— 明確深化圖中構件編號、焊縫符號、材料標注、視圖表達等專業要求；
- 國家建筑標準圖集05G511《梯形鋼屋架》—— 提供21m跨度梯形屋架的標準化構造、桿件尺寸、節點形式與支撐布置模板，是工程設計的直接參考依據。
二、屋架幾何構造參數
21m跨度梯形屋架的典型幾何參數如下，適用于無檁或有檁屋蓋體系（如預應力混凝土大型屋面板或壓型鋼板）：
| 參數項 | 取值 | 說明 |
|---|---|---|
| 跨度L | 21,000 mm | 柱間凈距 |
| 計算跨度L0 | 20,700 mm | L300mm（支座中心距） |
| 屋面坡度i | 1:10 | 上弦斜率，利于排水 |
| 端部高度H0 | 1,990–2,000 mm | 通常取L/10～L/11 |
| 中部高度H | 3,040–3,050 mm | H0+21iL |
| 上弦節間長度 | 3,000 mm | 與1.5m寬屋面板模數匹配 |
| 跨中起拱 | 42 mm | 按L/500 控制，抵消長期變形 |
三、施工圖圖紙組成
完整施工圖應包含以下六類圖紙，缺一不可：
- 屋架平面布置圖：標注屋架編號、定位軸線、柱距、支撐位置；
- 屋架桿件幾何尺寸圖：標注各桿件長度、截面型號（如∠100×8、[14等）；
- 上弦節點詳圖：展示上弦桿與腹桿、節點板的連接方式，含焊縫標注（如∠5貼角焊）；
- 屋脊節點詳圖：體現兩半屋架在屋脊處的拼接構造，常采用雙節點板+高強螺栓或焊接；
- 支座節點詳圖：明確屋架與混凝土柱頂預埋件的連接方式（如錨栓、加勁肋、底板尺寸）；
- 屋蓋支撐布置圖：標注上弦/下弦橫向水平支撐、垂直支撐、系桿的位置與型號（如SC1、XC3）。
四、關鍵節點構造與標注規范
- 焊縫：未注明者均為貼角焊縫，焊腳尺寸取5mm，滿焊；
- 螺栓：節點連接常用M16或M20高強度螺栓（8.8級），孔徑為螺栓直徑+1.5mm；
- 材料標注：鋼材統一采用Q235B（北京地區適用），焊條E43型；
- 構件編號：按《T/CSCS 015-2021》編號規則，如GWJ-1（標準屋架）、GWJ-2（帶支撐屋架）；
- 尺寸標注：所有桿件長度、節點板尺寸、螺栓孔距均需標注，禁止“從圖中量取”。

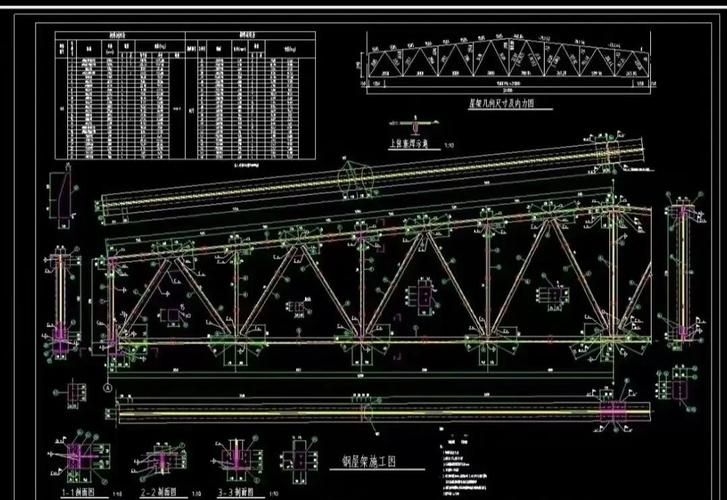

五、配圖示例與工程參考
以下為21m梯形屋架施工圖中典型圖示的工程實例來源，可直接用于設計參考：
