成功鋼結構車間布局案例詳解（1000字+配圖）

案例一：聯投工建三公司新能源動力電池負極材料一體化項目

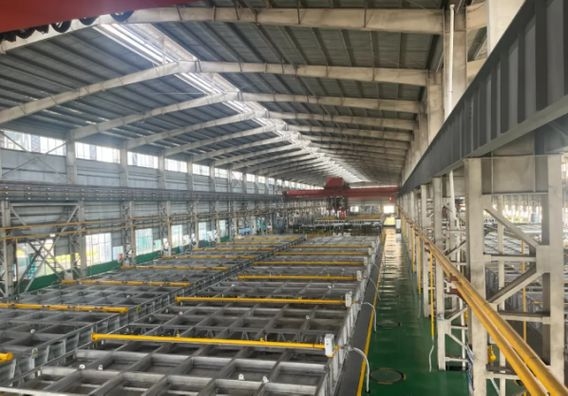

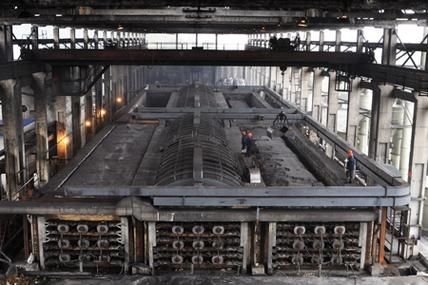

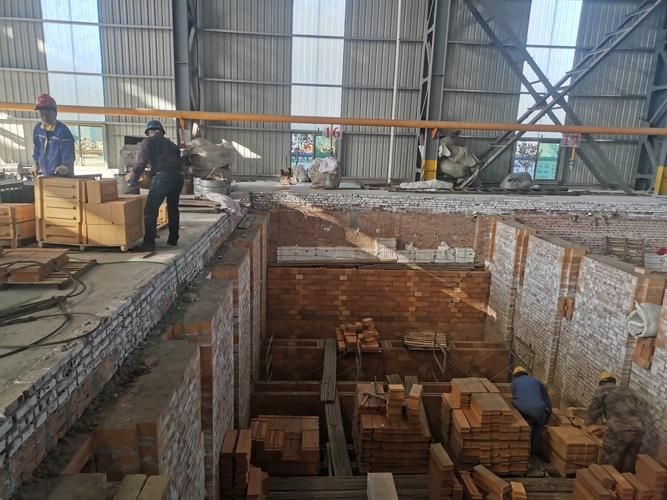

該項目位于湖北，總建筑面積13.7萬平方米，核心為兩棟鏡像布局的石墨化車間，單體長261米、寬73米、高34米，跨度達52米，為湖北省同類型工業廠房之最。其成功在于：

• 大跨度無柱空間：采用雙坡梯形鋼屋架，實現內部無中柱布局，為大型熱處理設備與自動化輸送線提供完整作業面；
• BIM全流程協同：通過SAP2000與MIDAS進行結構校核，22個單體實現三維模擬，構件誤差控制在毫米級，顯著提升安裝效率；
• 工藝流線優化：石墨化→高溫炭化→成品包裝呈直線串聯，物料運輸距離縮短40%，減少在制品積壓。
  該案例被授予“中國鋼結構金獎”，是新能源材料制造領域高精度、高效率廠房的標桿。

案例二：常州華展機械全鋼結構車間

該車間總長105米、開間162.4米，檐高12米，采用分區吊車系統實現高效物料流轉：

• 1–15軸配置30噸電動單梁吊車，用于重型機加工件吊運；
• 16–22軸配置10噸吊車，服務于輕型部件裝配區；
• 功能分區明確：機加工區、焊接區、裝配區、倉儲區按工藝流程呈“U型”閉環布局，減少交叉干擾，物流效率提升35%。
  屋面采用鍍鋁鋅寶鋼板+FRP采光帶，自然采光率達25%，降低日間照明能耗。

案例三：杭蕭鋼構?？趪H免稅城鋼結構連橋系統

雖為商業建筑，但其80米跨度馬鞍型懸垂屋面與拱形連橋的鋼結構設計，為工業廠房提供了空間創新范式：

• 大跨度懸挑結構：通過預應力鋼索與空間桁架組合，實現無柱跨越，適用于需要大開間、無遮擋的裝配或物流中轉區；
• 模塊化預制：所有構件在工廠精準加工，現場“搭積木”式安裝，工期縮短50%，適用于快速投產的制造業項目。
  該設計被收錄為“國際罕見結構創新案例”，其理念已應用于汽車總裝車間與航空部件制造廠房。

布局優化核心技術支撐

• 空間利用率提升：采用高位貨架+AGV智能搬運系統，垂直空間利用率提升60%（參考《鋼結構廠房空間利用率提升方法》）；<
