鋼柱與鋼梁的工程量計算是鋼結構造價的核心環節，其依據為《建設工程工程量清單計價規范》（GB50500），計算原則為“按設計圖示尺寸以質量計算，不扣除孔洞質量，連接節點板、牛腿、加勁肋等附屬構件并入主構件工程量”。

鋼柱算量實例?

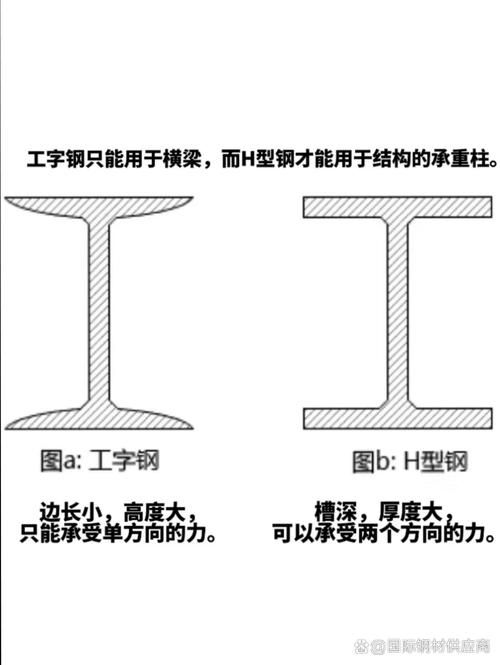

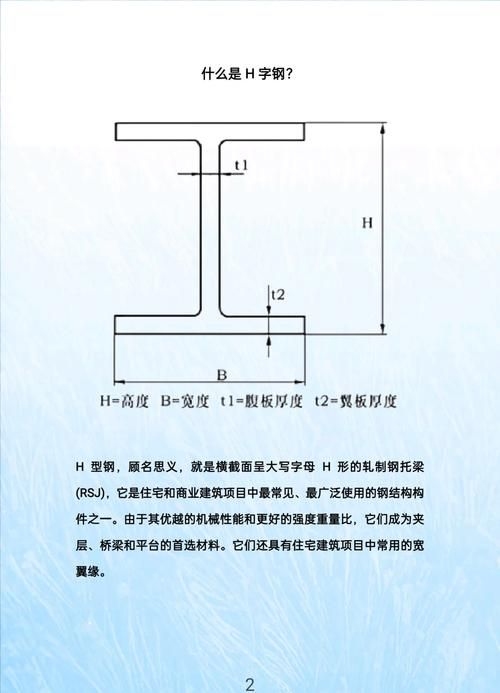

以某多層框架結構中H型鋼柱為例，構件編號為KZ-03?，截面尺寸為H400×200×8×12?（腹板高400mm、翼緣寬200mm、腹板厚8mm、翼緣厚12mm），柱高4.2m?，共2根。

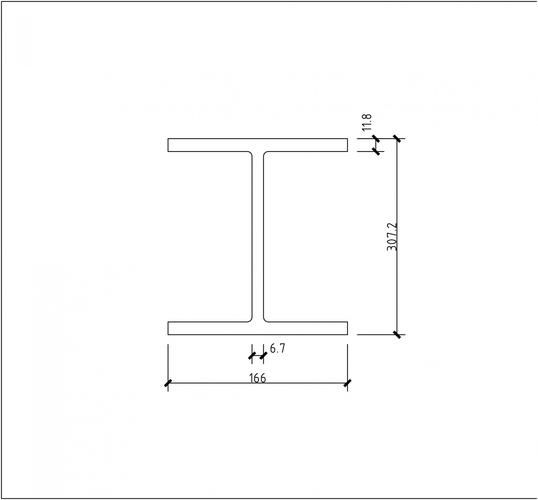

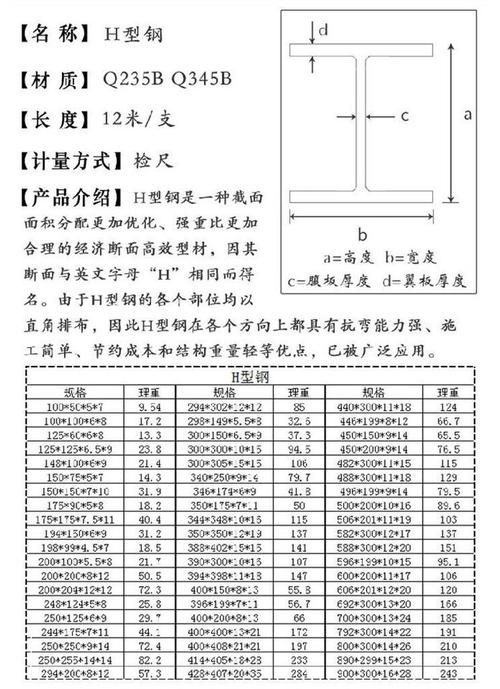

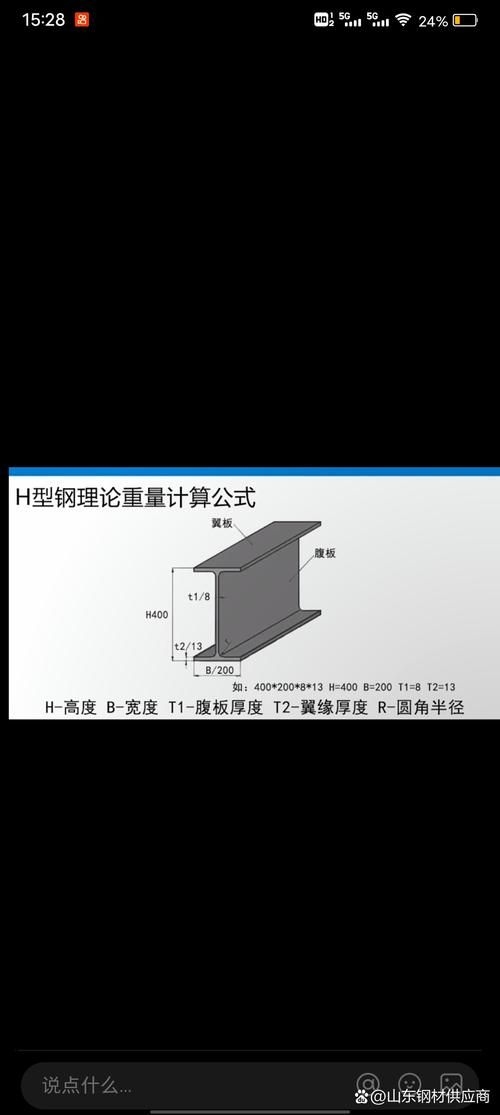

理論米重?：查《五金手冊》或?qū)I(yè)軟件，H400×200×8×12型鋼理論重量為89.56 kg/m?
單根柱重量?：4.2 m × 89.56 kg/m =376.15 kg?
兩根柱總重?：376.15 kg × 2 =752.3 kg?
附加構件?：柱頂設牛腿（尺寸：300×200×10mm），其重量按板件計算： $0.3 \times 0.2 \times 0.01 \times 7850 = 4.71\,\text{kg}$ 0.3×0.2×0.01×7850=4.71kg牛腿并入鋼柱工程量，故KZ-03總重 = 752.3 + 4.71 = 757.01 kg?

鋼梁算量實例?

以主梁GL-01?為例，截面為H350×175×7×11?，跨度6.0m?，兩端與鋼柱剛接，梁端設連接板（200×150×10mm）及兩道橫向加勁肋（150×100×8mm）。

理論米重?：H350×175×7×11 =67.98 kg/m?
梁身重量?：6.0 m × 67.98 kg/m =407.88 kg?
連接板重量?（2塊）： $2 \times (0.2 \times 0.15 \times 0.01 \times 7850) = 4.71\,\text{kg}$ 2×(0.2×0.15×0.01×7850)=4.71kg
加勁肋重量?（4塊）： $4 \times (0.15 \times 0.1 \times 0.008 \times 7850) = 3.77\,\text{kg}$ 4×(0.15×0.1×0.008×7850)=3.77kg
GL-01總重?：407.88 + 4.71 + 3.77 =416.36 kg?

關鍵算量規則?

表格

項目	計算規則	規范依據
孔洞扣除	不扣除螺栓孔、焊縫孔	GB50500-2013
牛腿/懸臂梁	并入鋼柱工程量	GB50500-2013
加勁肋、連接板	按實際尺寸計入主構件	《鋼結構工程施工質量驗收標準》GB50205
材料密度	統一取7850 kg/m3	行業通用
單位	以“噸”為最終結算單位
