桁架工程量計算詳解（1000字）

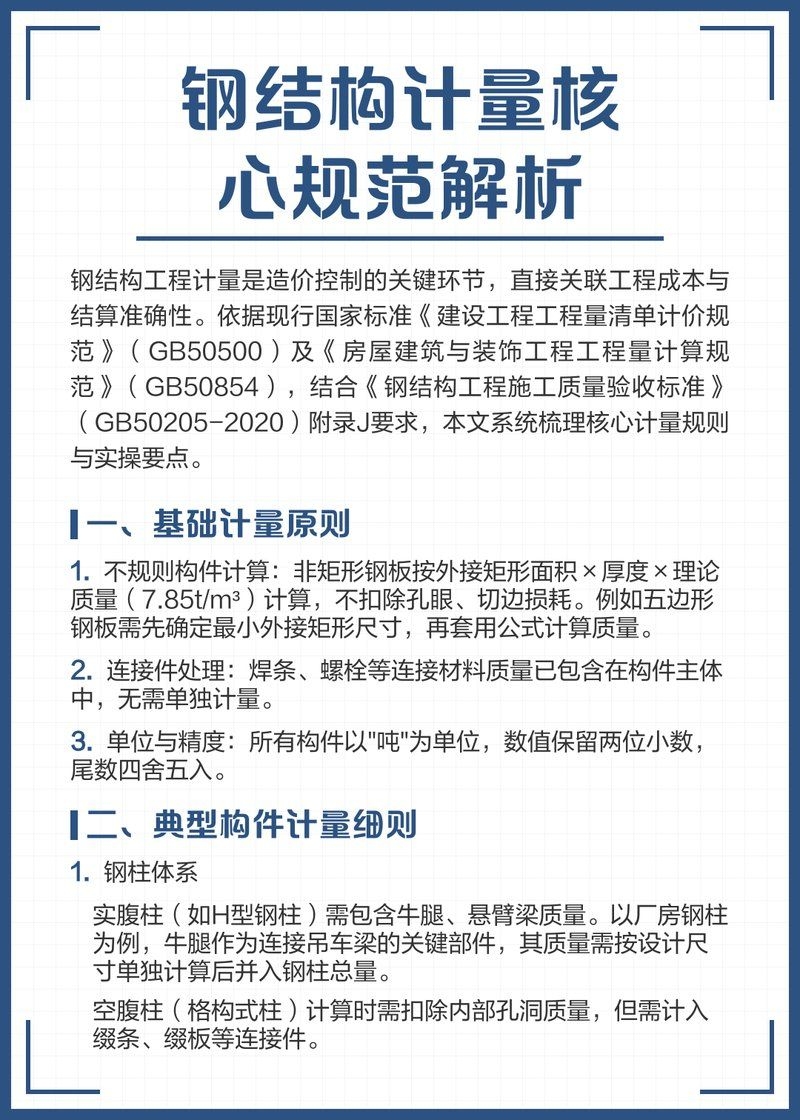

桁架工程量計算是鋼結構施工與造價控制的核心環節，其核心原則依據《建設工程工程量清單計價規范》（GB 50500）及《鋼結構設計標準》（GB 50017），統一以鋼材重量（噸，t）為計量單位，按設計圖示尺寸計算，不扣除孔眼、切邊、切肢重量，焊條、鉚釘、螺栓等連接件重量亦不另增加。

計算流程分為四步：

1. 識別與分類桿件

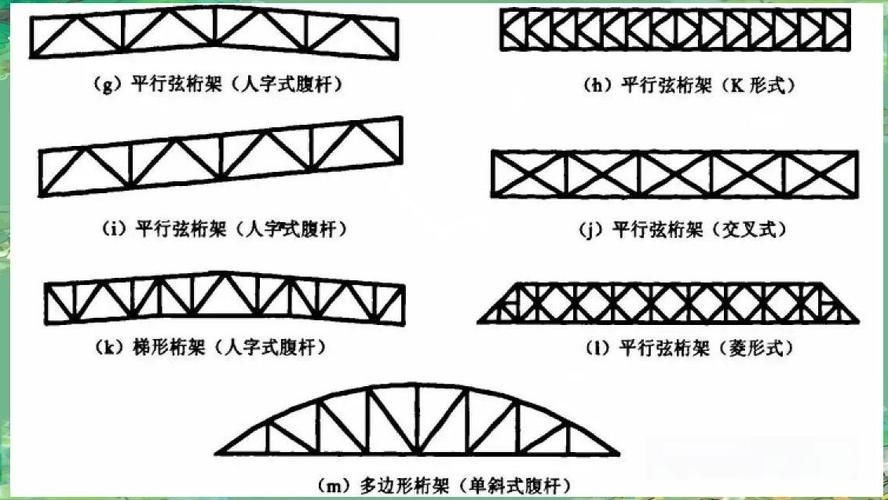

   根據施工圖，將桁架分解為上弦桿、下弦桿、豎腹桿、斜腹桿等類型。不同截面形式（如角鋼、圓管、方管）需分別統計。例如，管桁架中主管與支管的直徑、壁厚差異顯著，應單獨列項。三角形桁架常用于小跨度屋蓋（≤21m），梯形桁架適用于工業廠房（跨度≤36m），其桿件分布規律不同，影響統計方式。

2. 測量桿件幾何長度
   桿件長度以節點中心間距離為準。對于有節點板連接的腹桿，其計算長度在桁架平面內可取幾何長度的0.8倍（規范允許折減）；在平面外則取節間長度。若為鋼管結構且無節點板，計算長度直接取幾何長度。當弦桿受壓且側向支承間距為兩倍節間時，需按公式$l_{0y} = l_1(0.75 + 0.25N_2/N_1)$l0y=l1(0.75+0.25N2/N1) 折減，其中$N_1$N1、$N_2$N2為相鄰節間軸力。

3. 計算單根桿件重量
   使用公式：

   $$\text{單桿重量} = \text{桿件長度} \times \text{單位理論質量}$$單桿重量=桿件長度×單位理論質量

   單位理論質量可查《鋼結構設計手冊》或鋼材規格表。例如：

   • Q235B 圓鋼管$\varnothing 159 \times 6$159×6：理論重量為 23.38 kg/m
   • Q345B 角鋼$\angle 100 \times 10$∠100×10：理論重量為 15.12 kg/m
     將所有桿件重量累加，得桁架總重。

4. 處理特殊節點與附加量
   節點板、加勁肋、連接法蘭等附屬構件，若與桁架主體一體加工，應并入桁架工程量。若為獨立預制件，需單獨列項。對于管桁架，若支管未伸入主管內（僅冠焊），則桿件長度需扣除插入深度，避免重復計量。

關鍵提示：工程量計算以“設計圖示尺寸”為唯一依據，施工下料長度（含切割余量）不計入。若采用BIM軟件（如PKPM、YJK），可直接導出構件清單，但需人工復核節點連接方式與規范一致性。

典型應用場景：

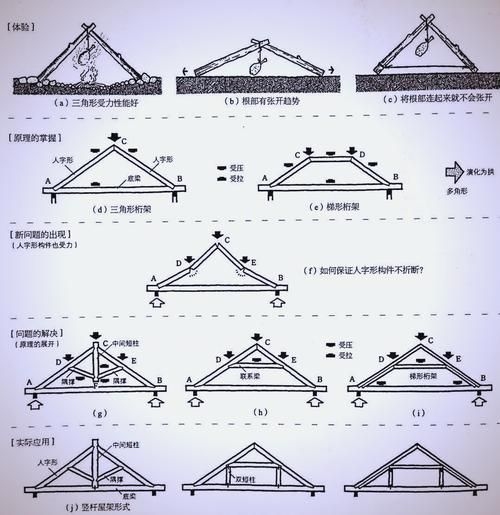

• 三角桁架：適用于坡屋面，上弦受壓、下弦受拉，腹桿呈人字形，材料利用率高。
• 管桁架：常用于大跨度場館，節點為鋼管相貫焊接，計算時需注意相貫線長度修正。
• 鋼筋桁架樓承板：雖屬組合結構，但其桁架部分按“鋼筋重量+底板重量”分別計算，單位為kg/㎡，與鋼桁架計量方式不同。
