檢查桁架模型是否正確，需從幾何穩定性、約束條件、內力分布、數值驗證四個維度系統驗證，結合工程規范與圖解方法確保模型真實可靠。

一、幾何與約束正確性檢查

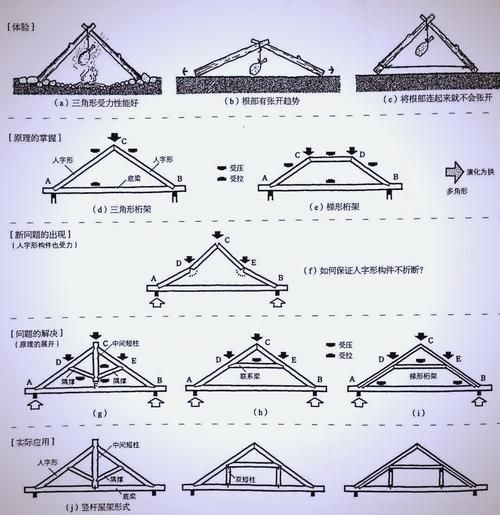

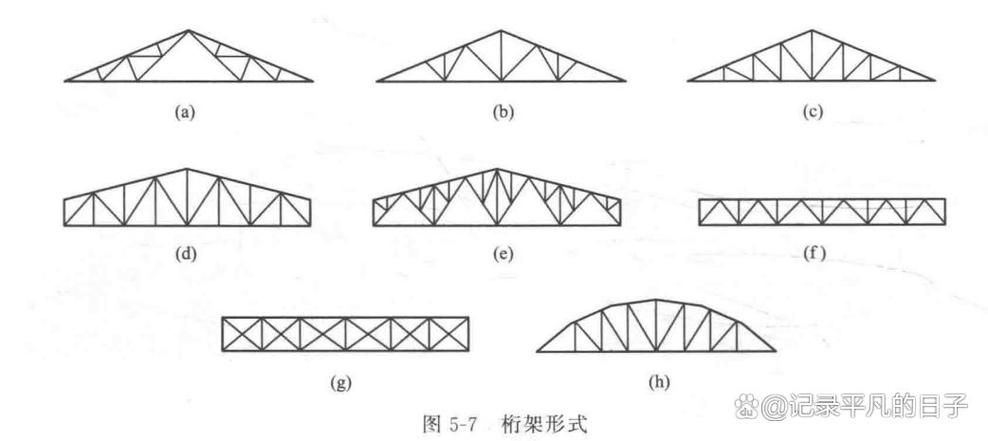

桁架必須為幾何不變體系，即由三角形單元構成，無多余桿件或欠約束。依據《鋼結構設計標準》GB 50017，平面桁架應滿足：

• 節點數$j$j 與桿件數$n$n 滿足$n = 2j - 3$n=2j3（靜定桁架）；
• 所有桿件軸線交匯于節點中心，且節點為理想鉸接（僅傳遞軸力）；
• 支座約束需提供足夠反力以平衡外荷載，避免剛體位移。
  若$n > 2j - 3$n>2j3，則為超靜定桁架，需引入變形協調條件求解；若$n < 2j - 3$n<2j3，則結構失穩，模型錯誤。

二、內力分析方法驗證

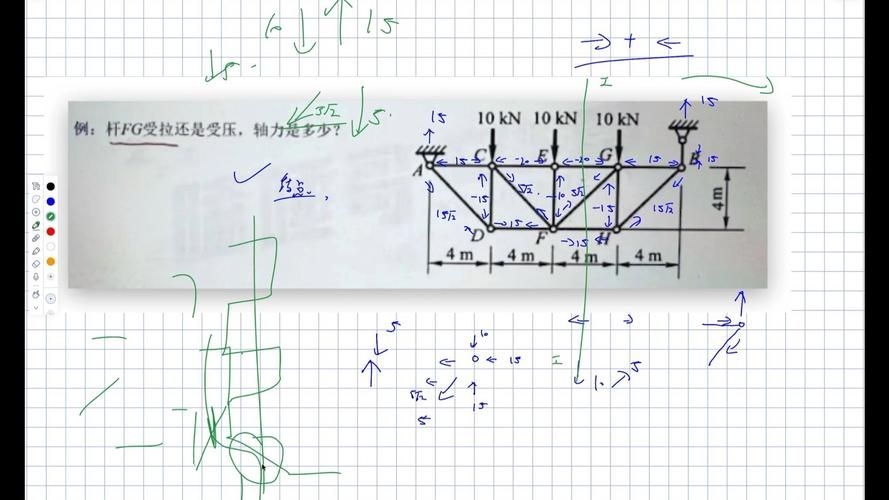

通過節點法與截面法交叉驗證內力分布：

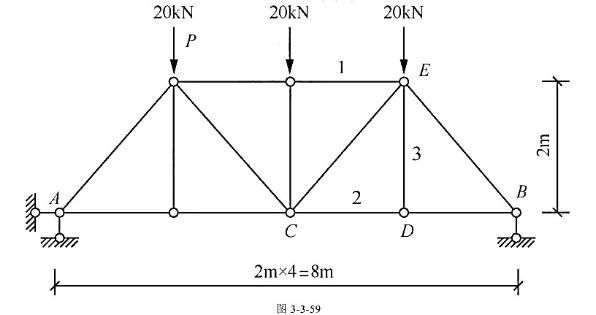

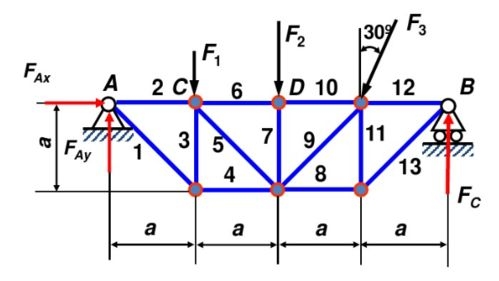

• 節點法：逐節點列平衡方程$\sum F_x = 0, \sum F_y = 0$∑Fx=0,∑Fy=0，適用于簡單桁架；

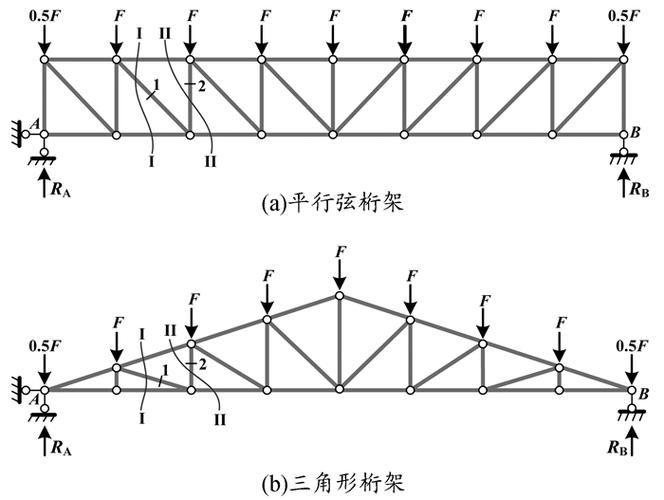

• 截面法：假想切開3根以上桿件，取隔離體列力矩與力平衡方程，用于快速求解特定桿件內力。
  圖解靜力學（麥克斯韋-克雷莫納法）可直觀繪制力多邊形，無需計算即可判斷拉壓桿：

每一區域?qū)?yīng)一個節點，荷載與反力轉化為線段，桿件內力由相鄰線段長度與方向確定。

三、數值模型校驗（有限元分析）

在ANSYS、Abaqus等軟件中建模后，需進行：

• 網格收斂性檢驗：逐步加密網格，觀察位移與應力變化是否趨于穩定；
• 邊界條件一致性：支座約束與實際工況一致（如固定鉸、滑動支座）；
• 荷載施加準確性：集中力作用于節點，非節點荷載需等效轉換；
• 結果合理性判斷：
  • 拉桿應力為正，壓桿為負，無彎矩；
  • 最大應力不超過材料屈服強度（如Q235鋼$f = 215\,\text{MPa}$f=215MPa）；
  • 變形形態應與理論預期一致（如三角桁架跨中下?lián)希?/li>
