電梯井焊接鋼架結構施工注意事項詳解

電梯井焊接鋼架結構是現(xiàn)代高層建筑中電梯安裝的核心承重體系，其施工質量直接關系到使用安全與結構耐久性。依據(jù)《鋼結構焊接規(guī)范》（GB 50661-2011）、《建筑施工高處作業(yè)安全技術規(guī)范》（JGJ 80-2016）等國家強制性標準，結合工程實踐，現(xiàn)將關鍵注意事項系統(tǒng)歸納如下：

一、焊接工藝控制要點

• 焊材選擇：必須采用低氫型焊條（如E5015、E5016），嚴禁使用酸性焊條。焊條須經(jīng)350–400℃烘干1–2小時，置于保溫桶中隨用隨取，防止吸潮導致氫致裂紋。
• 預熱與層間溫度：當母材厚度≥16mm或環(huán)境溫度低于5℃時，焊前預熱溫度應控制在250–350℃，層間溫度不低于預熱溫度，以降低熱影響區(qū)脆性，防止冷裂紋。
• 電弧長度控制：打底焊采用短弧（1–2mm），確保熔深；填充與蓋面焊可適度延長至3–4mm，提升效率。嚴禁隨意改變弧長，避免咬邊、氣孔等缺陷。
• 焊腳尺寸要求：T形、十字形接頭等熔透焊縫，焊腳尺寸不得小于較薄板厚的0.25倍（即≥0.25t）；對有疲勞驗算要求的構件（如吊車梁連接），焊腳尺寸應為0.5t且≤10mm，偏差控制在0~4mm內(nèi)。
• 多層焊清渣：每層焊道完成后，必須徹底清除焊渣、飛濺及表面缺陷，方可進行下一層焊接，防止夾渣、氣孔累積。

二、高空作業(yè)安全防護

• 防墜落措施：作業(yè)人員必須佩戴符合GB 6095標準的安全帶，采用雙鉤式安全繩，固定于獨立承重錨點，嚴禁系掛在腳手架或臨時構件上。作業(yè)平臺應為專用鋼制操作架，滿鋪腳手板并設1.2m高防護欄桿。
• 防火防爆：焊接點下方10m范圍內(nèi)嚴禁存放易燃物（如木料、保溫棉、油料），應鋪設防火毯或接火斗。現(xiàn)場配備不少于2具4kg干粉滅火器，并設專人監(jiān)護。
• 通風與防毒：密閉井道內(nèi)焊接必須強制通風，使用排風扇或送風裝置，確保氧氣濃度≥20%，防止有害氣體積聚。禁止在通風不良環(huán)境下使用氣焊。
• 防觸電：電焊機外殼必須可靠接地（接地電阻≤4Ω），二次線采用專用橡套軟電纜（長度≤30m），嚴禁用結構鋼筋代替地線。操作人員須穿戴絕緣手套、膠靴。

三、焊縫質量與無損檢測

• 焊縫外觀要求：焊縫應均勻、圓滑過渡，無裂紋、未熔合、咬邊、氣孔、夾渣、焊瘤、弧坑等缺陷。咬邊深度不得超過0.5mm，長度不得超過焊縫總長的10%。
• 無損檢測：對重要承重節(jié)點（如立柱與橫梁連接處、底坑錨固點）應進行100%超聲波檢測（UT）或20%射線檢測（RT），檢測等級不低于Ⅱ級。焊縫返修不得超過兩次，超次返修須經(jīng)技術負責人批準。

四、施工環(huán)境與人員管理

• 環(huán)境限制：風力≥5級、雨雪天氣禁止露天焊接；環(huán)境濕度＞90%時應暫停作業(yè)。
• 人員資質：焊工必須持《特種作業(yè)操作證》（焊接與熱切割），證件在有效期內(nèi)，且作業(yè)范圍與證書相符。
• 施工順序：應先安裝鋼柱，再安裝橫梁與支撐，最后封閉圍護。每層安裝后須用激光垂準儀校核垂直度，偏差≤H/1000且≤15mm。

五、典型事故警示

近年多起電梯井鋼架坍塌事故，均因焊縫未熔透、未清渣、預熱不足導致脆性斷裂，或安全繩未系、平臺超載引發(fā)高處墜落。如北京某項目因焊接缺陷未檢測，運行半年后井道立柱斷裂，造成電梯卡停，幸未傷亡。此類事故均屬可防可控，核心在于工藝合規(guī)+過程監(jiān)管。

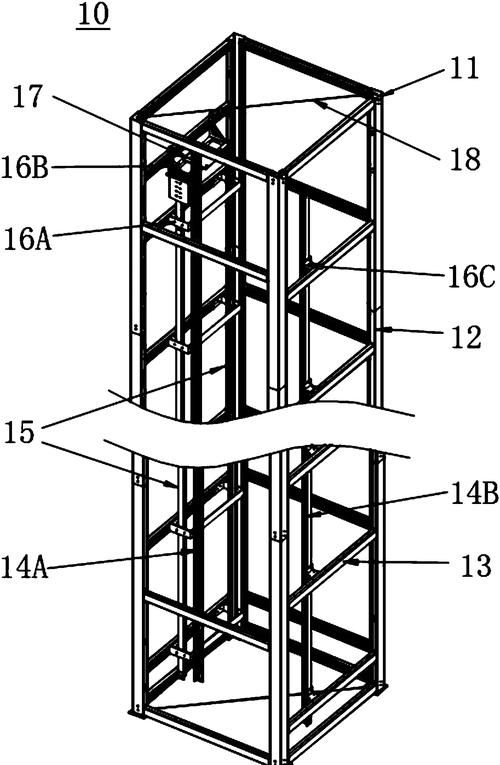

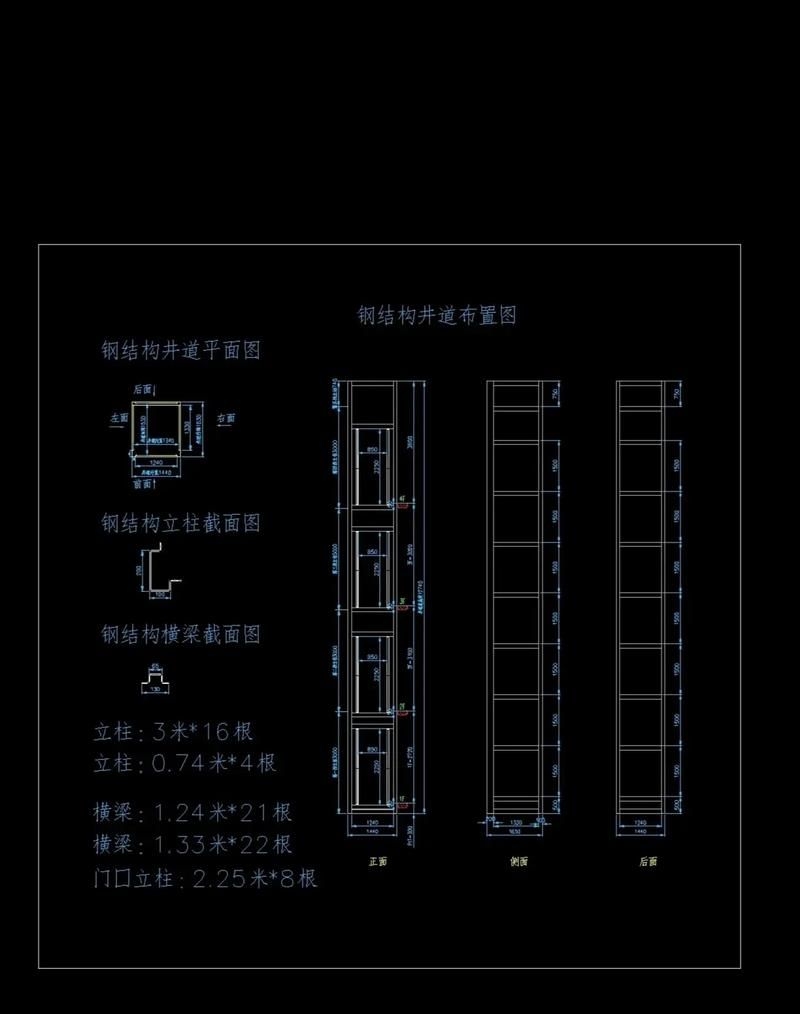

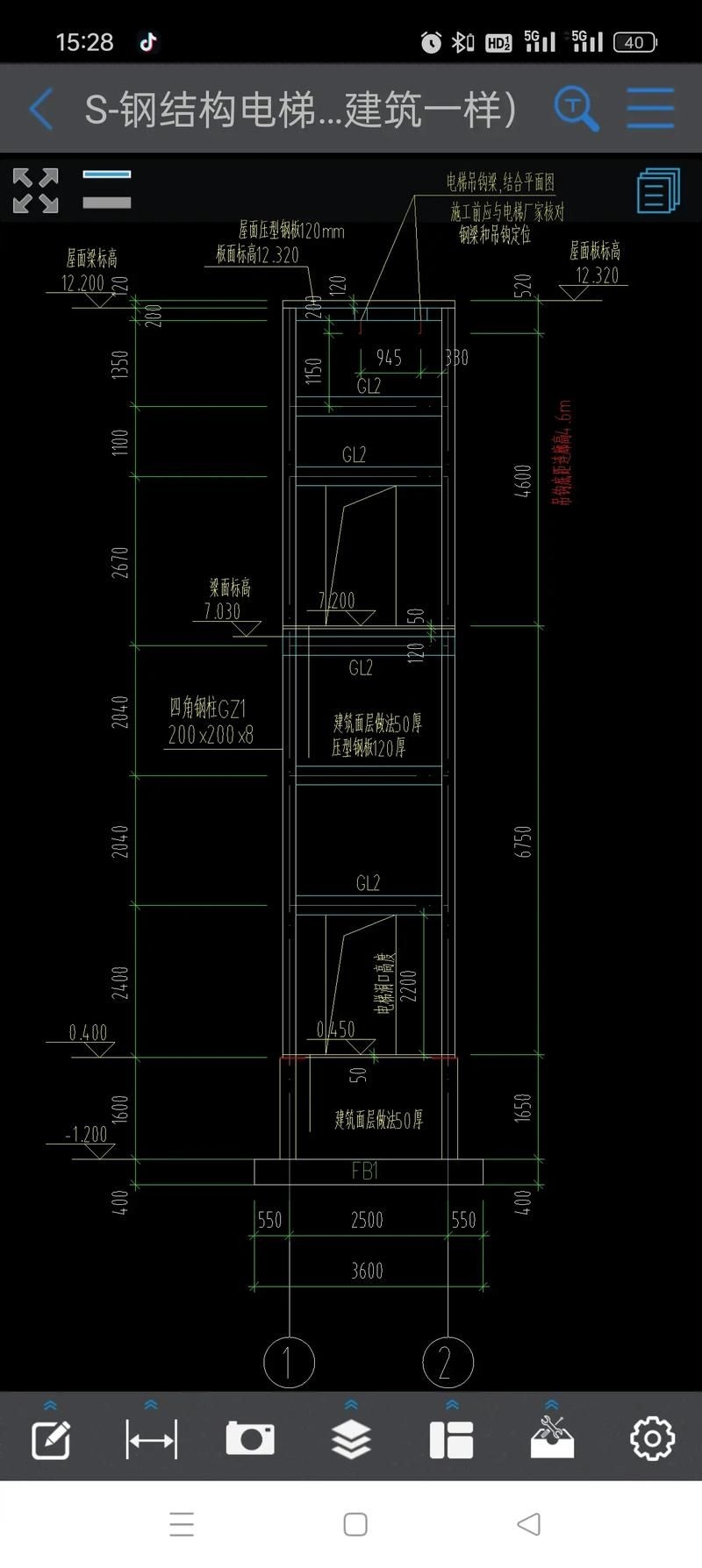

注：以上圖片為電梯井鋼結構典型節(jié)點詳圖、基礎施工圖與焊接現(xiàn)場實拍，供施工對照參考。

注：視頻為鋼結構電梯井道整體吊裝全過程，涵蓋底坑施工、構件預裝、吊裝對接、焊接定位等關鍵環(huán)節(jié)，建議施工前組織全員觀看學習。

結論：電梯井焊接鋼架結構施工，必須堅持“設計為綱、工藝為本、安全為先、檢測為盾”原則。任何環(huán)節(jié)的疏忽都可能引發(fā)不可逆后果。嚴格執(zhí)行國家標準、落實全過程質量控制與安全監(jiān)管，是保障生命與工程安全的唯一路徑。
