獲取加固施工圖實例的權威途徑與典型圖例詳解

加固施工圖是既有建筑結構改造與加固工程的核心技術文件，涵蓋構件加固方式、材料規格、節點構造、施工工藝及驗收標準。在中國，其編制需嚴格遵循《混凝土結構加固設計規范》（GB 50367）、《建筑抗震加固技術規程》（JGJ 116）及國家建筑標準設計圖集（如07SG111-1）。以下是獲取真實、合規、可直接參考的加固施工圖實例的系統性方法。

一、權威圖集與規范附錄：標準化表達的源頭
國家建筑標準設計圖集《混凝土結構加固構造》（07SG111-1）是獲取標準化施工圖表達方式的最權威來源。該圖集系統規定了各類加固方法的施工圖標注規則，包括：

• 粘鋼加固：梁底、支座平面注寫方法，標注鋼板厚度、膠粘劑類型、錨栓間距；
• 碳纖維布加固：板底、梁底平面注寫，明確纖維布等級（Ⅰ級）、搭接長度、端部錨固形式；
• 增大截面加固：柱、梁截面注寫，標注新增混凝土強度等級、鋼筋規格與錨固長度；
• 外包鋼加固：柱截面注寫，明確角鋼規格、綴板間距與灌漿材料。
  該圖集為設計人員提供統一制圖語言，是編制或解讀施工圖的必備工具。

二、專業工程平臺：真實項目圖紙的集中庫
國內主流工程資源共享平臺提供大量可下載的完整加固施工圖實例，涵蓋多種建筑類型與加固技術：

• 土木在線：提供“某小學教學樓梁粘鋼加固CAD施工圖”“高層剪力墻開門洞加固方案”等含平面圖、節點詳圖、設計說明的完整圖紙包；
• 筑龍網：需開通E會員后可下載“某地下車庫直接剪切型錨栓鋼板加固施工圖”，含荷載–位移曲線與構造詳圖；
• 豆丁網：可獲取“某造粒塔結構加固圖紙（共10張）”，包含板、梁、柱加固圖及總說明，適用于工業建筑加固參考。
  此類圖紙真實反映工程實踐，是學習施工圖表達與節點設計的優質素材。

三、高?？蒲邪咐何奈锱c復雜結構加固的典范
清華大學圖書館老館（全國重點文保單位）的加固工程提供了高價值教學案例：

• 配筋混凝土肋空心磚組合樓板加固：采用非粘結式干預措施，避免破壞歷史原貌，其加固方案與現狀圖被收錄于《建筑技術》期刊，為文物建筑加固提供“最小干預”范式；
• 鋼結構有限空間施工：在不擾動原磚混結構前提下，完成鋼構件安裝，其施工流程與節點處理具有極高參考價值。
  同濟大學《07SG111-1圖集解析》課件進一步闡釋了加固施工圖的制圖邏輯與構造細節，是高校土木工程專業的標準教學資源。

四、典型加固節點圖例展示

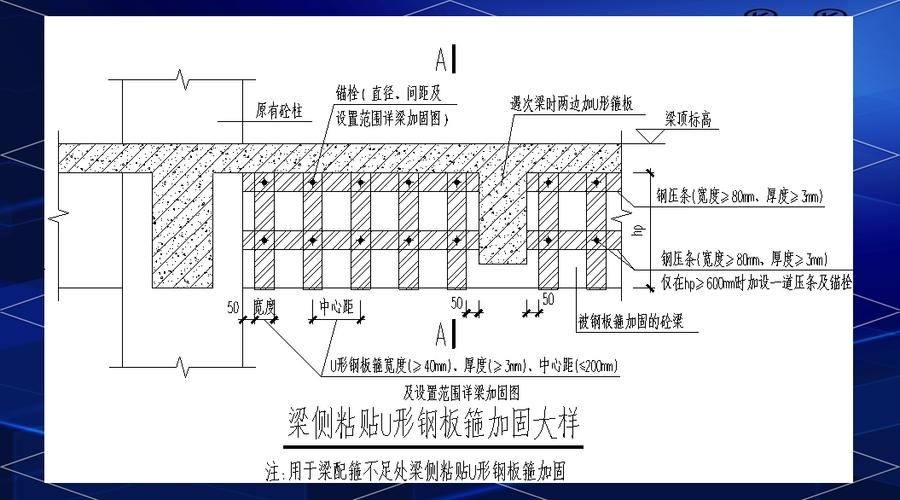

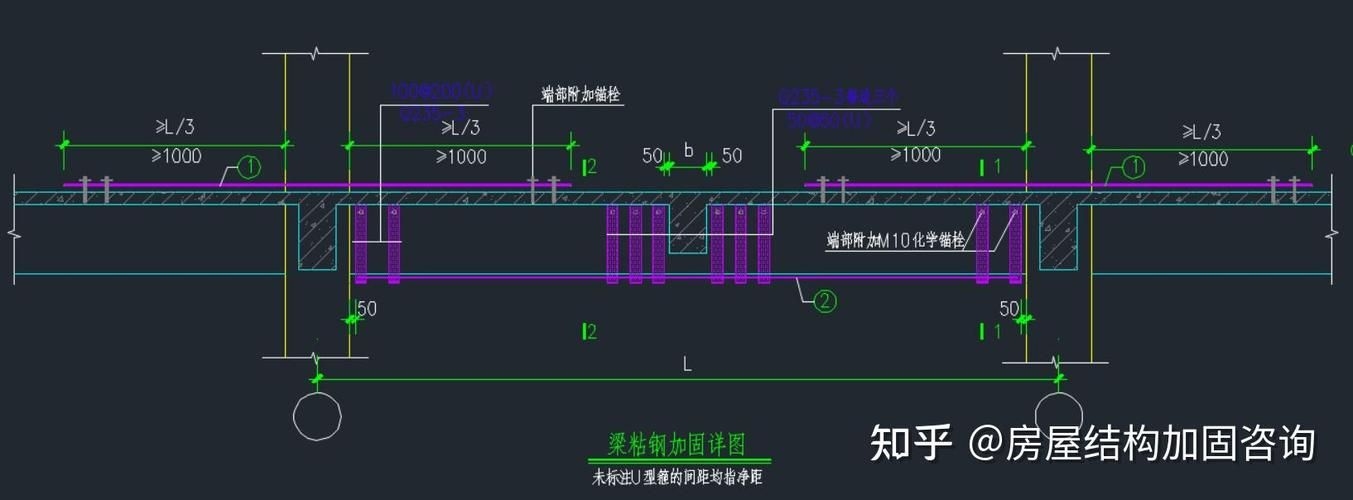

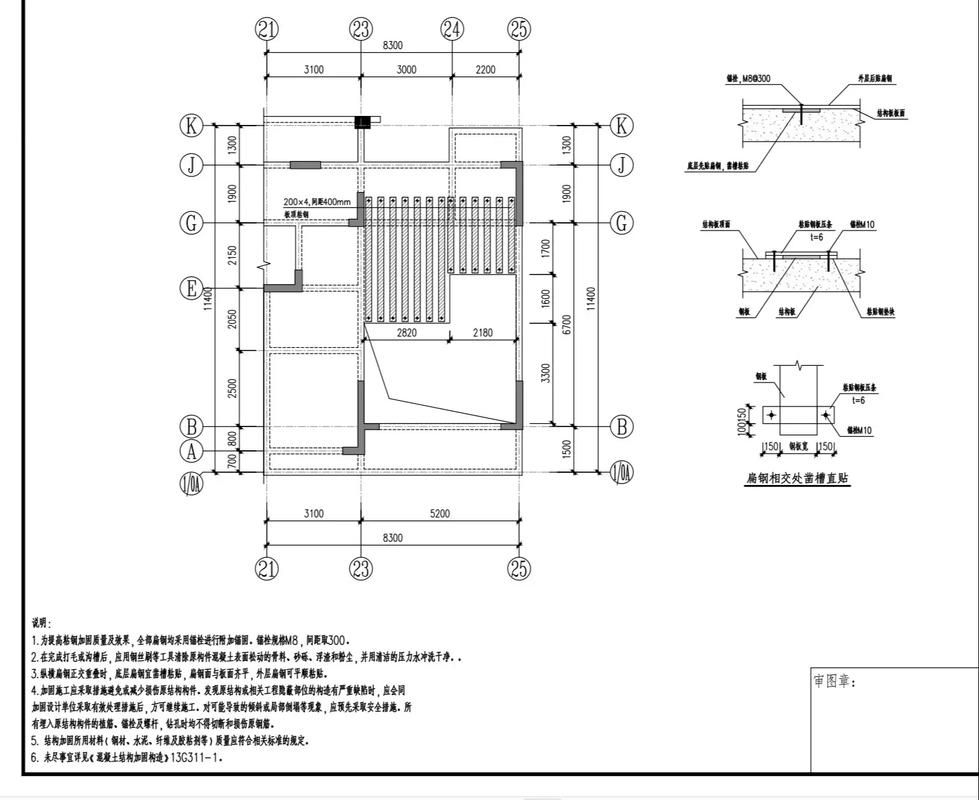

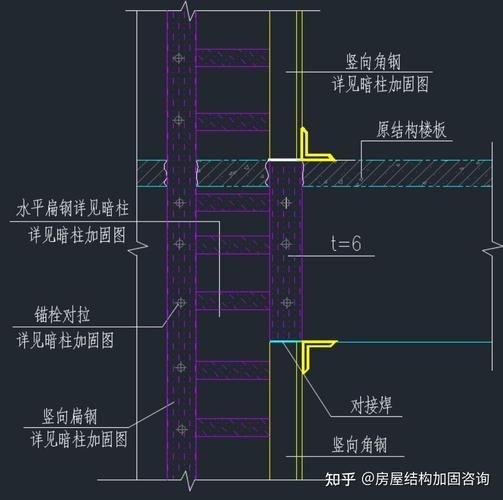

以下為常見加固方式的典型施工圖節點示意圖，均源自真實工程與標準圖集：

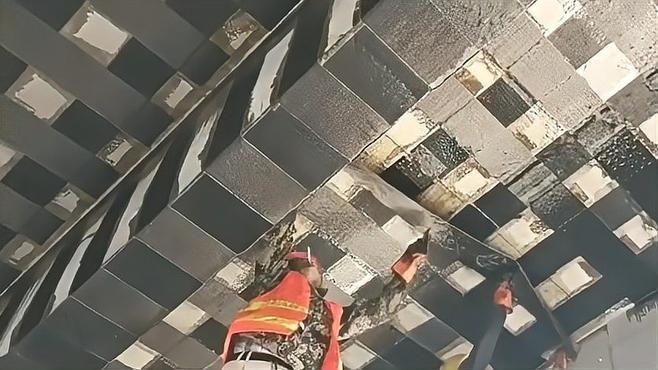

五、施工工藝可視化資源
為輔助理解施工流程，推薦觀看以下實拍視頻：
