廣州白云機場T3航站樓鋼網架結構設計案例詳解

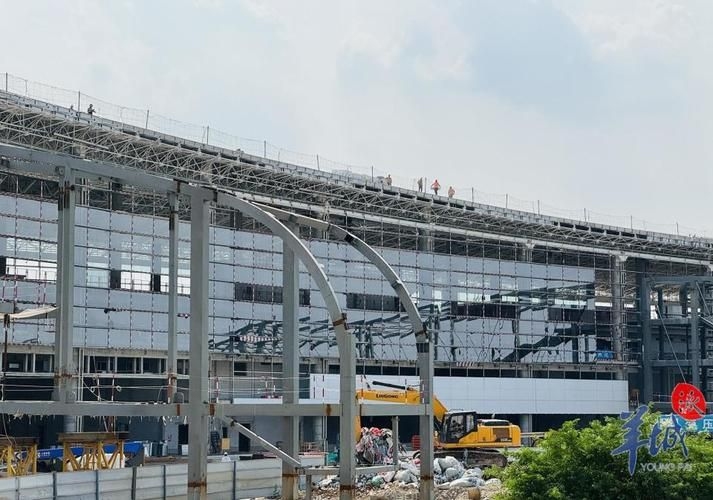

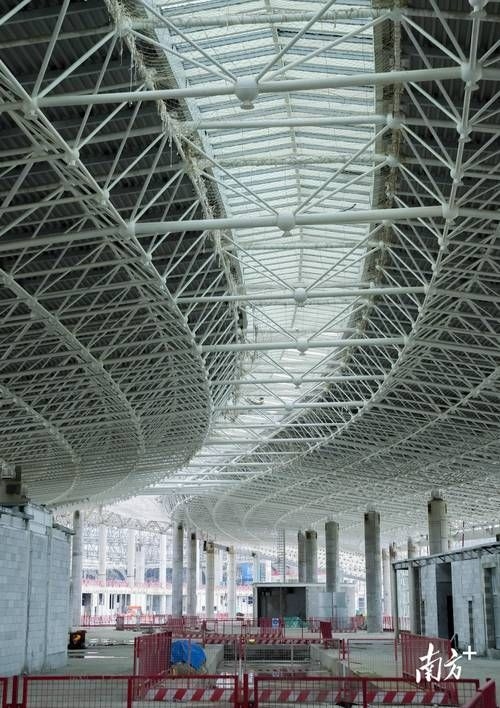

廣州白云國際機場T3航站樓是全球單體面積最大的機場航站樓之一，其屋蓋采用空間焊接球網架結構，總投影面積達11.8萬平方米，相當于16個標準足球場，是當前中國民航領域最具代表性的大跨度空間結構工程之一。該網架系統由8.2萬根鋼管桿件與1.8萬個焊接球節點精密拼裝而成，總用鋼量超5萬噸，單個構件均配備唯一編號，實現全生命周期數字化管理。

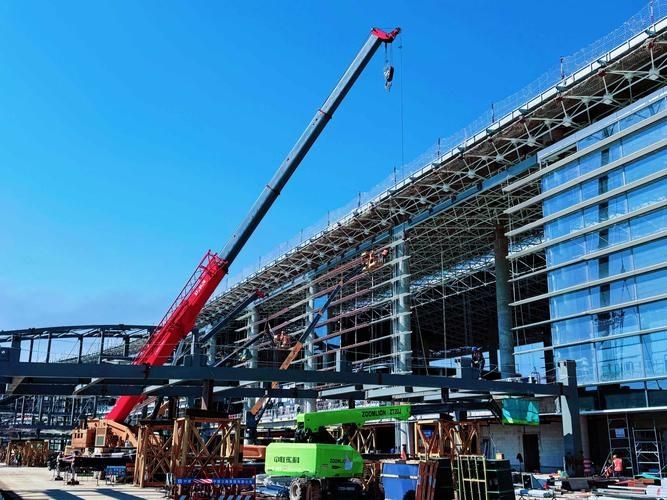

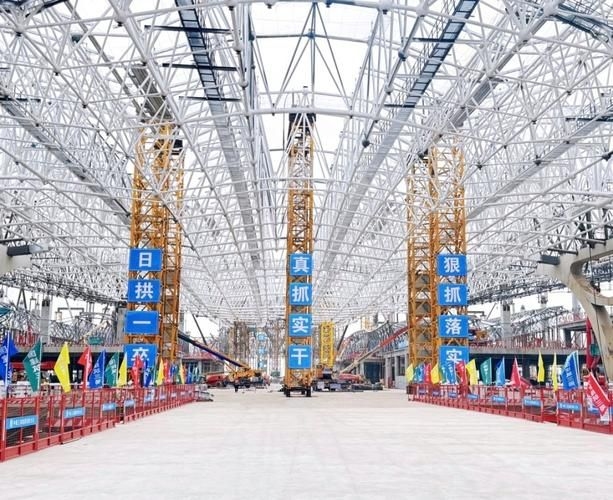

結構體系為雙曲面網架+局部桁架+網殼組合結構，東西跨度592米，南北跨度970米，最大矢高4.2米，整體呈“羊城花冠”形態，靈感源自廣州木棉花開的意象。為實現復雜曲面造型，設計團隊采用BIM全息建模技術，提前構建包含1700多萬個構件的數字孿生體，精準模擬風荷載、溫度應力與施工變形，實現“零碰撞”安裝。網架在地面完成分區拼裝后，采用計算機控制液壓同步提升技術，分35個施工區段、歷時18個月完成整體合攏，最大單體提升重量達1400噸，提升高度11.8米，下弦高差控制在±2毫米內，精度達國際領先水平。

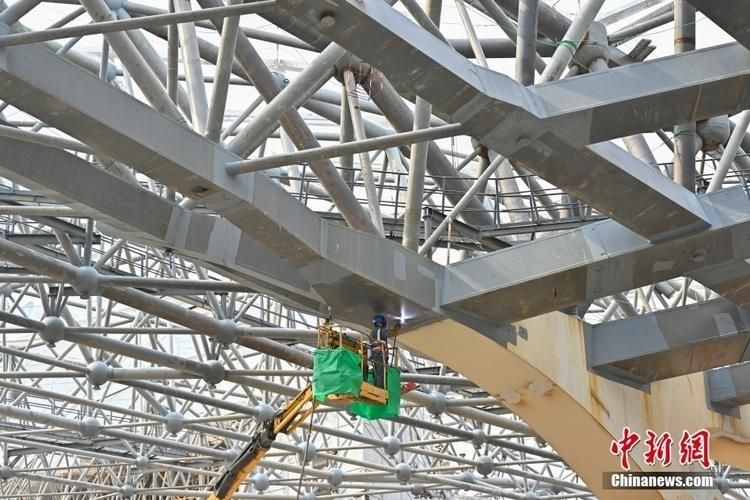

節點構造采用熱壓成型焊接球，壁厚達20–30mm，焊縫強度達母材95%以上，所有焊縫經100%超聲波探傷，確保35萬道焊縫無一缺陷。支座系統融合固定鉸支座與滑動鉸支座，釋放溫度應力，適應廣州高溫高濕氣候環境。屋面覆蓋全國最大體量的不銹鋼連續焊接屋面，與網架結構一體化設計，實現“結構即圍護”，大幅降低維護成本。

該工程首次實現機場建設無紙質檔案，所有設計、施工、運維數據以電子數據包形式存檔，為智慧機場運營奠定基礎。2025年，該項目榮獲德國buildingSMART國際大獎，成為中國智能建造走向全球的標志性成果。

技術亮點總結：
