設計一個60米跨度的鋼結構廠房，需遵循《鋼結構設計標準》（GB 50017-2017）與《建筑結構荷載規范》（GB 50009-2012），結合北京地區氣候條件（基本風壓0.45 kN/m2，基本雪壓0.25 kN/m2），采用高效、安全、經濟的結構體系。以下是完整設計框架：
一、結構體系選型
60米跨度屬大跨度工業建筑范疇，推薦采用門式剛架或空間倒三角形管桁架體系：
- 門式剛架：適用于無吊車或輕型吊車（≤5t）廠房，經濟性高，施工快，柱距通常為6–9m，梁柱采用Q355B H型鋼（如HW300×300×10×15），剛接節點傳遞彎矩，增強整體穩定性。
- 倒三角形管桁架：適用于重載、無柱空間需求場景，主梁由圓管焊接成空間桁架，節點相貫焊接，無節點板，自重輕、抗扭剛度高，用鋼量可降低15%–20%。
二、主要構件設計參數
表格| 構件類型 | 材料等級 | 截面形式 | 尺寸示例 | 用鋼量 |
|---|---|---|---|---|
| 鋼柱 | Q355B | H型鋼 | HW300×300×10×15 | 45–55 kg/m2 |
| 屋面梁 | Q355B | H型鋼或管桁架 | HW350×350×12×18 或 φ159×8圓管 | 50–65 kg/m2 |
| 檁條 | Q235B | 冷彎C型鋼 | C180×70×20×2.5 | 8–10 kg/m2 |
| 拉條 | Q235 | 圓鋼 | φ14–φ16 | — |
注：北京地區風荷載按B類地面粗糙度取值，屋面活荷載取0.5 kN/m2（不上人），雪荷載取0.25 kN/m2，組合設計值按1.2×恒載+1.4×活載計算。
三、支撐系統布置
為保證縱向與橫向剛度，必須設置屋面水平支撐與柱間支撐：
- 屋面水平支撐：沿屋脊及檐口設置交叉圓鋼支撐（φ16–φ20），間距≤60m，采用花籃螺栓張緊，確保線型無下?lián)希ā?mm）。

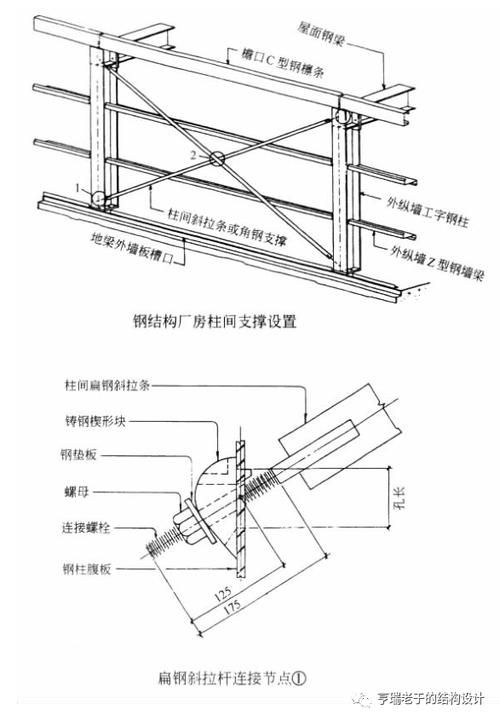

- 柱間支撐：在廠房兩端及中部（每60m）設置剛性支撐，優先采用交叉角鋼（L75×6）或門式桁架，形成縱向排架的幾何不變體系，抵抗風荷載與吊車縱向制動力。
四、關鍵節點構造

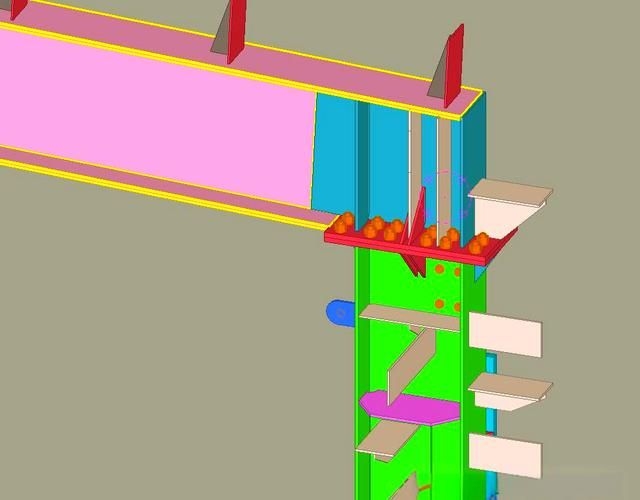

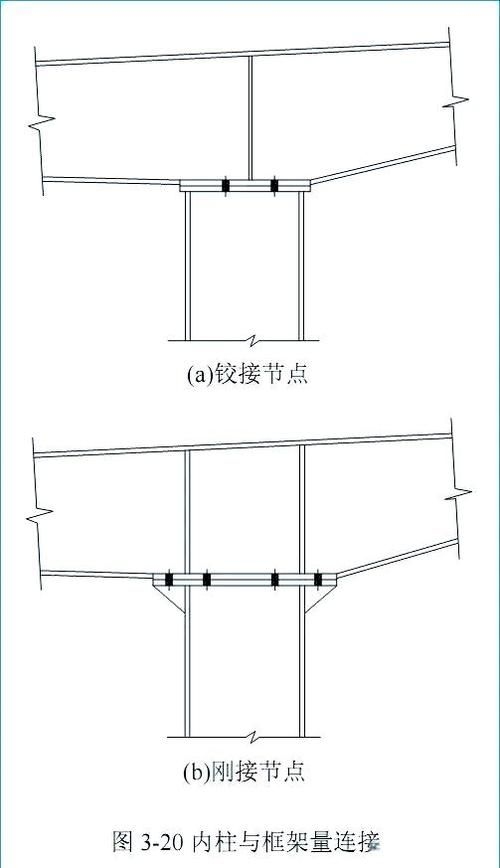

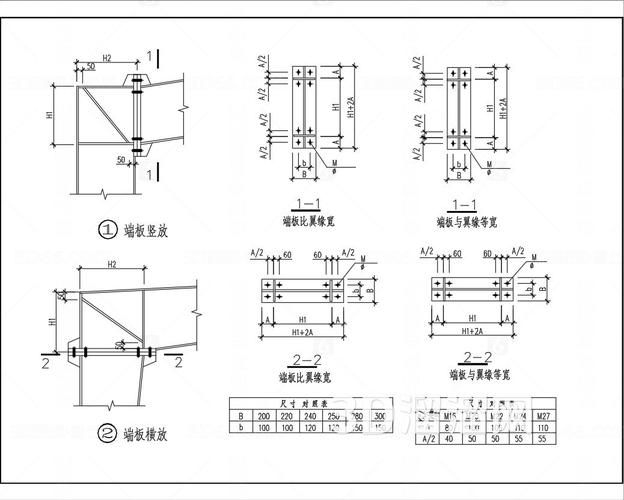

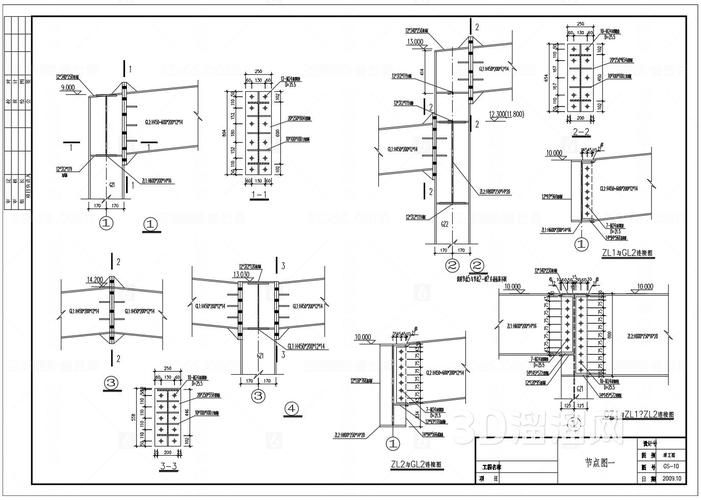

- 梁柱節點：采用栓焊混合節點（翼緣全熔透焊接，腹板高強度螺栓連接），兼顧剛度與施工便利性，符合GB 50017對大跨度節點的抗震要求。

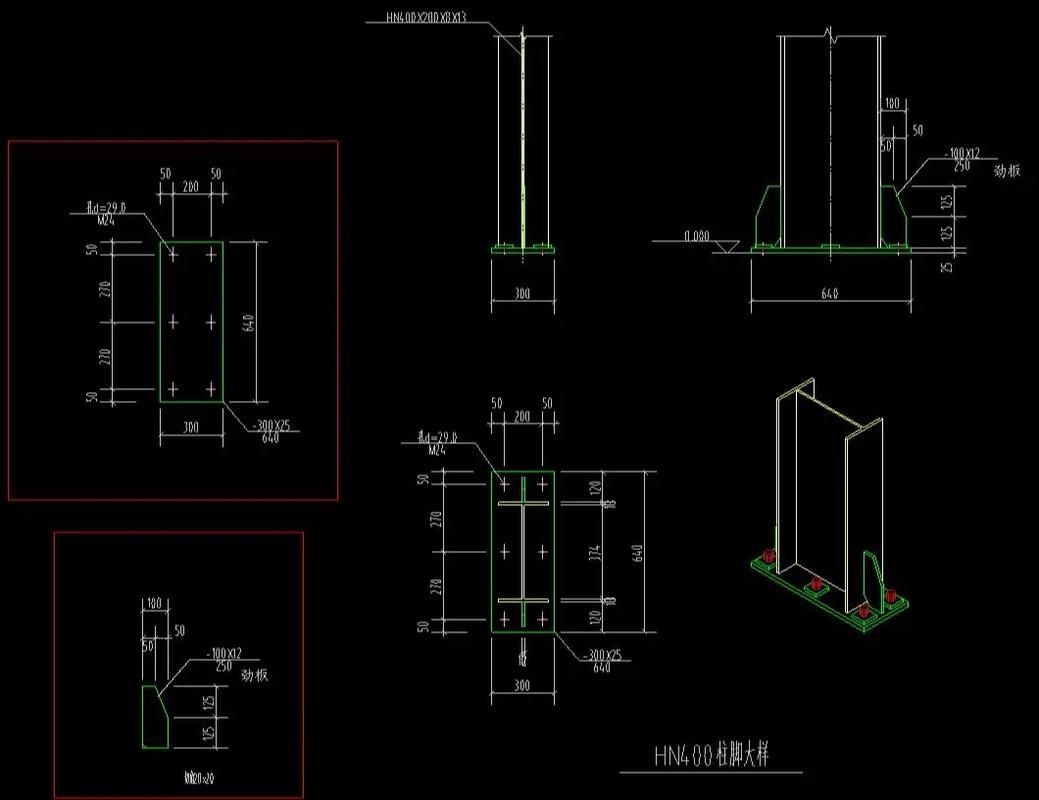

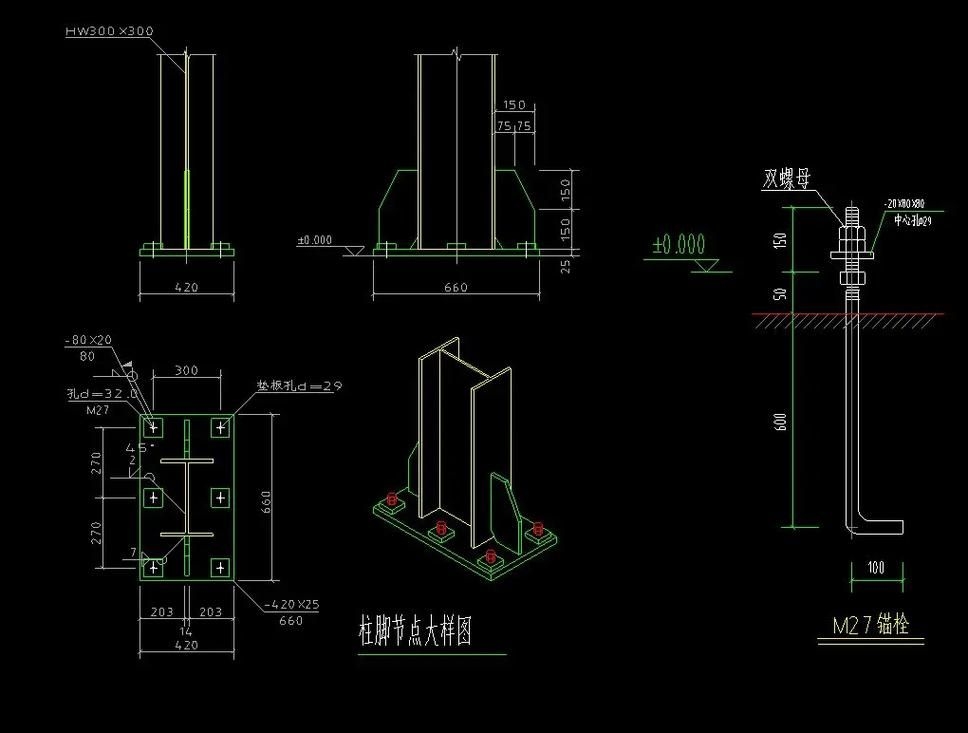

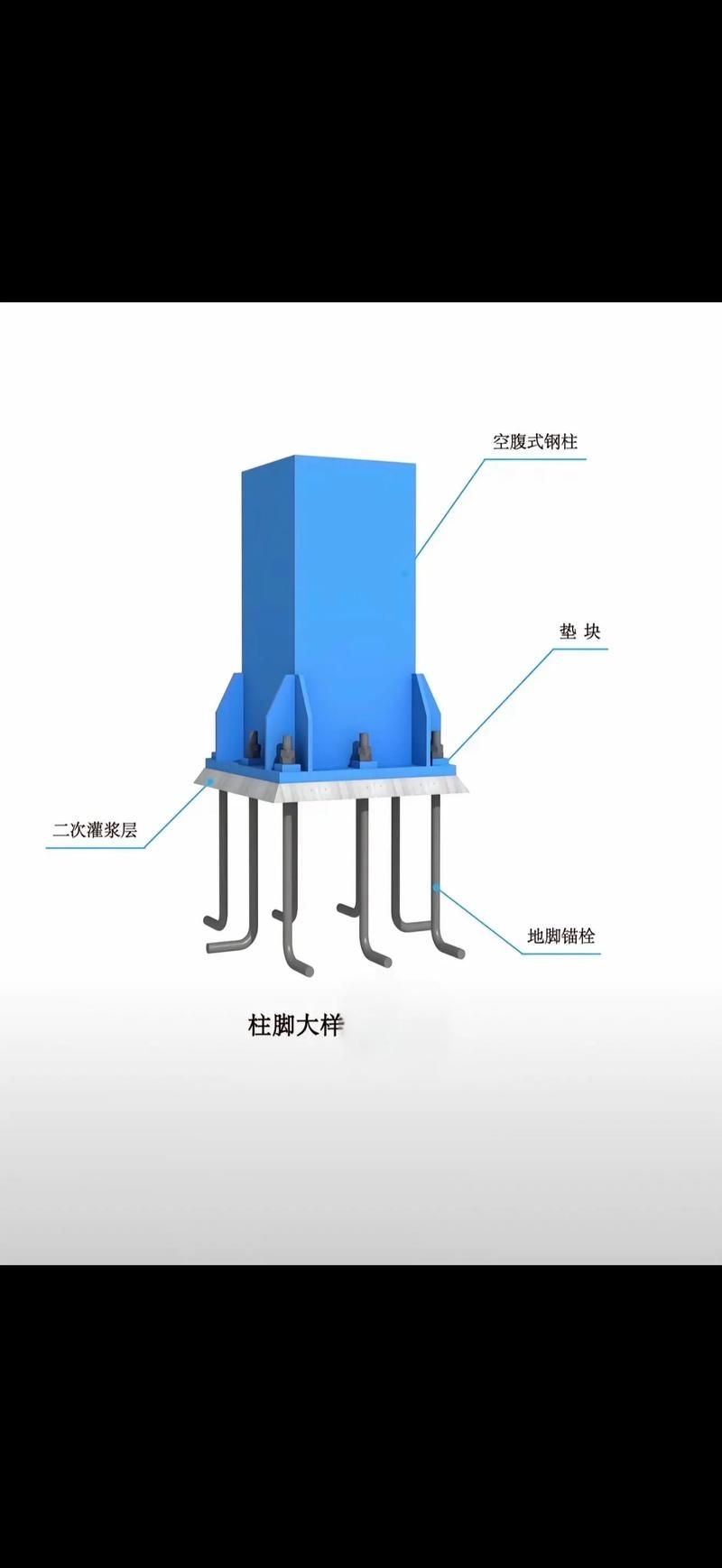

- 柱腳節點：推薦剛接柱腳（埋入式或外露式），設置抗剪鍵與4–6根M30–M36錨栓，混凝土基礎深度≥1.5m，確保彎矩可靠傳遞。
