噴射法施工水泥砂漿是一種高效、適用于復(fù)雜基面的修復(fù)與支護工藝，廣泛用于隧道襯砌、邊坡加固、墻體修復(fù)等工程場景。為確保施工質(zhì)量與結(jié)構(gòu)耐久性，需嚴格遵循以下技術(shù)要點：

一、材料配比與性能要求

• 水泥：應(yīng)采用強度等級不低于42.5的普通硅酸鹽水泥，確保早期強度與粘結(jié)性能。
• 砂：宜選用中粗砂，細度模數(shù)控制在2.3～3.0，含泥量≤5%，泥塊含量≤2%，避免使用細砂導(dǎo)致干縮開裂。
• 速凝劑：必須進行與水泥的相容性試驗，推薦摻量為水泥質(zhì)量的3%～5%，初凝時間≤5min，終凝時間≤10min，以減少回彈并提高層間粘結(jié)。
• 拌合水：應(yīng)清潔無油污，pH值在6～8之間，嚴禁使用海水或工業(yè)廢水。
• 配合比：推薦水泥:砂:水 = 1:2:0.4～0.5（濕噴法），水灰比不宜超過0.5，以保證流動性與強度平衡。

二、基面處理關(guān)鍵步驟

• 清理：徹底清除基面浮塵、油污、疏松層及雜物，混凝土表面應(yīng)鑿毛或噴砂處理，增強機械咬合。
• 濕潤：噴射前2～4小時用水充分濕潤基面，但不得有明水，以防止砂漿水分被過快吸收導(dǎo)致粘結(jié)失效。
• 界面處理：對光滑混凝土面，應(yīng)噴涂界面劑（如聚合物乳液）或甩漿層（1:1水泥砂漿+8%建筑膠），厚度≤2mm，待其初凝后方可噴射。
• 特殊部位：不同材料交接處（如磚墻與混凝土）應(yīng)鋪設(shè)鋼絲網(wǎng)或耐堿玻纖網(wǎng)格布，搭接寬度≥300mm，防止開裂。

三、施工工藝與操作規(guī)范

• 噴射方式：優(yōu)先采用濕噴法，材料在拌合站預(yù)拌均勻，僅在噴嘴處加入速凝劑，粉塵少、回彈率低（≤15%），質(zhì)量穩(wěn)定。干噴法因粉塵大、回彈高，已逐步淘汰。
• 噴射參數(shù)：
  • 噴嘴與受噴面距離：0.8～1.2m，過近易產(chǎn)生回彈，過遠影響密實度。
  • 噴射角度：應(yīng)垂直于基面，傾斜角度不得超過15°，確保砂漿均勻附著。
  • 噴射順序：自下而上、分段分塊，先墻后拱，每段長度≤3m，避免砂漿滑移。
  • 單次噴射厚度：≤80mm，總厚度≥100mm時應(yīng)分層噴射，層間間隔時間≥2h。

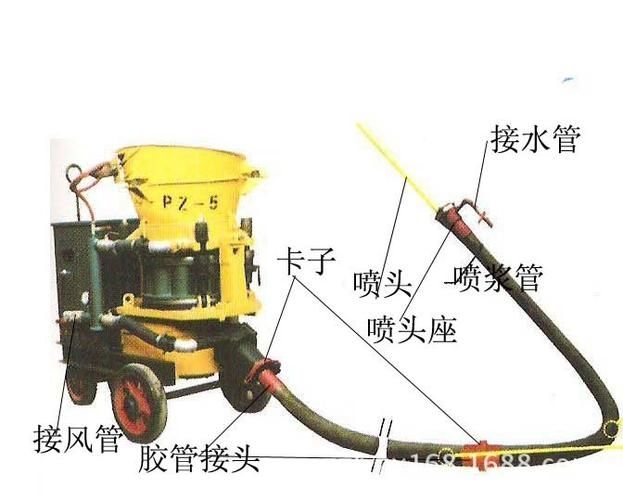

• 設(shè)備要求：使用濕噴機械手或轉(zhuǎn)子式噴射機，確保風壓穩(wěn)定（0.4～0.6MPa），水壓比風壓高0.1MPa，噴頭出水均勻無脈沖。

四、質(zhì)量控制與安全防護

• 回彈控制：回彈率應(yīng)≤20%，過高時應(yīng)檢查配合比、水灰比或噴射角度，及時調(diào)整?；貜椓喜坏弥匦掠糜趪娚洹?/li>
• 厚度檢測：采用鉆孔取芯或雷達檢測，每100㎡不少于3個測點，允許偏差±10mm。
• 表面平整度：使用鋁合金刮尺找平，控制平整度≤5mm/2m。
• 安全防護：操作人員必須佩戴防塵口罩、護目鏡、耳塞、防護服及安全帶，高空作業(yè)需設(shè)置腳手架或機械臂平臺。

五、養(yǎng)護與后期管理

• 初凝后：立即噴水養(yǎng)護，保持表面濕潤，養(yǎng)護期不少于7天，冬季施工環(huán)境溫度不得低于5℃，可摻入防凍劑。
• 終凝后：嚴禁踩踏或加載，避免早期受力導(dǎo)致開裂。
• 缺陷處理：發(fā)現(xiàn)空鼓、裂縫或脫落，應(yīng)鑿除后重新噴射，嚴禁表面抹灰修補。
