3D3S建模流程中常見錯誤及修正策略

3D3S作為國內主流鋼結構與空間結構設計軟件，其建模流程涵蓋幾何定義、荷載施加、邊界約束、單元類型選擇與節點連接等關鍵環節。盡管軟件功能強大，但工程實踐中因操作疏漏或理解偏差，常引發模型失真、計算失效甚至結構安全隱患。以下為高頻錯誤類型及系統性修正方案。

1. 節點連接錯誤：自由度未正確約束
節點未完全連接是導致“結構為機構”報錯的最常見原因。典型表現為：桿件端點坐標重合但未自動合并、交叉桿件未啟用“構件兩兩相交打斷”功能、支座與柱頂節點未強制剛接或鉸接。

• 后果：模型出現冗余自由度，內力計算結果失真，位移異常放大。
• 修正：建模后必須執行“檢查模型”→“節點合并”與“連接檢查”；支座定義前應先查詢桿件局部坐標系方向，確保約束方向與實際受力一致。

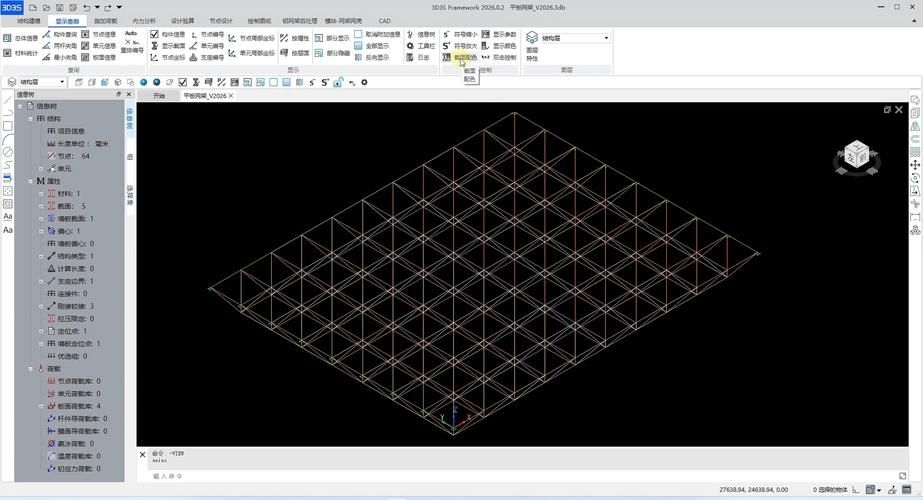

• 圖示佐證：

展開

2. 荷載施加方向與坐標系不匹配
用戶常將全局坐標系（Z軸向下為重力）與局部坐標系混淆，導致風荷載、雪荷載方向反向或傾角錯誤。尤其在網架結構中，導荷封閉面未閉合或選取區域超出實際屋面范圍，造成荷載漏導或誤導。

• 后果：風荷載反向?qū)е陆Y(jié)構失穩，雪荷載未覆蓋全部屋面引發承載力不足。
• 修正：使用“顯示荷載”功能按工況核查荷載箭頭方向；導荷前確保封閉面由連續單元構成，避免“孔洞”誤判（單元數>4時需手動校驗）。

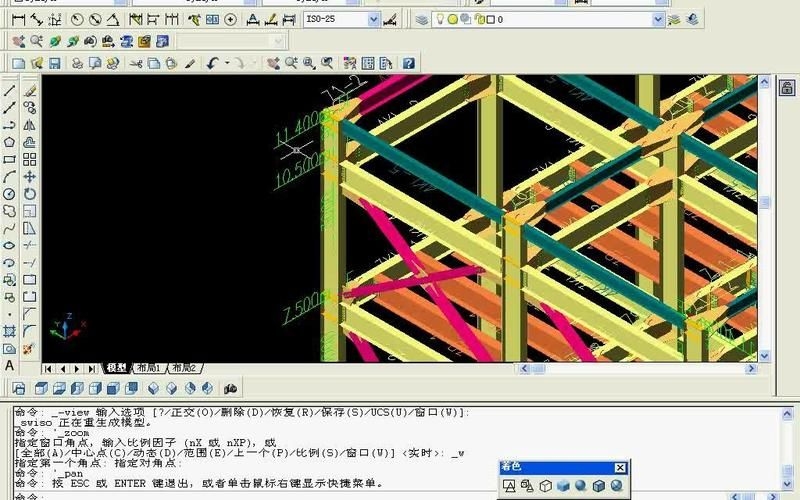

• 圖示佐證：
