屋面鋼筋構造詳解（含視頻教程與配圖）
核心結論
存在系統講解屋面鋼筋構造的中文視頻教程，且配套圖文資料豐富，可滿足“1000字詳解+配圖”需求。推薦使用“創信課堂”系列視頻作為核心教學資源，結合16G101-1圖集圖示與施工經驗筆記構建完整學習體系。
一、視頻教程推薦
權威、系統、適合零基礎學習的屋面鋼筋構造視頻資源已明確存在，主要來源為B站與微信公眾號平臺，內容覆蓋屋面板配筋、負筋錨固、分布筋布置、馬凳筋設置等關鍵節點。
主推視頻：
《創信課堂 | 有梁樓蓋樓(屋)面板配筋構造(一)》
該視頻以16G101-1圖集為依據，逐項解析屋面板端支座與中間支座的鋼筋錨固方式、貫通筋與負筋的伸出長度計算、彎折構造等，講解清晰、圖示同步，是當前中文平臺最系統的屋面鋼筋教學視頻之一。視頻中明確說明：板面筋在端支座不滿足直錨時需彎錨，彎折長度為“梁寬 - 保護層 + 15d”；板底筋錨入支座≥5d且至少到梁中心線。
輔助視頻：

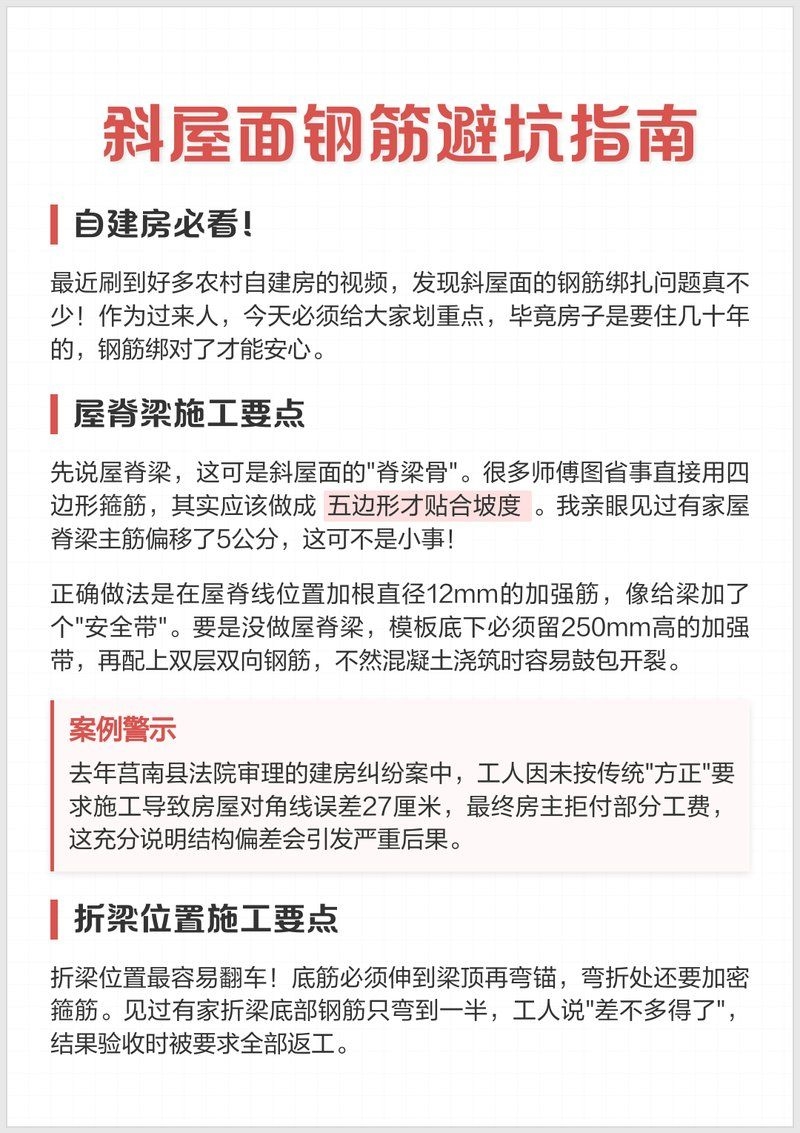

《【斜屋面鋼筋避坑指南】自建房必看》
針對坡屋面特殊構造，講解斜梁與屋面板交接處鋼筋搭接、負筋連續性處理、排水坡度對配筋的影響，適合農村自建房施工人員參考。
二、1000字詳解：屋面鋼筋構造關鍵技術要點
屋面鋼筋構造是保障建筑防水、抗裂與結構安全的核心環節，其設計與施工需嚴格遵循《16G101-1》圖集規范。主要構造包括：
1. 鋼筋類型與布置原則
屋面鋼筋分為板底筋（受拉）、板面筋（負彎矩筋）與分布筋。
- 板底筋：通長布置，雙向配置，間距≤200mm，錨入支座≥5d且不少于梁中心線。
- 板面筋：分通長面筋與非通長負筋。負筋在支座處承擔負彎矩，其伸出長度按設計標注，通常為凈跨的1/4~1/3，末端需向下彎折，彎折長度 = 板厚 - 2×保護層。
- 分布筋：垂直于負筋布置，直徑≥Φ6，間距≤250mm，作用為固定負筋、分散荷載、抵抗溫度應力。屋面層因溫差大，必須設置溫度筋，與負筋搭接≥150mm。
2. 錨固與搭接構造
- 端支座錨固：當板面筋伸入支座的水平段 ≥ laE 時，可直錨；否則需彎錨，彎折段長度為15d（d為鋼筋直徑）。
- 中間支座：同規格鋼筋可拉通；不同規格需分別錨固，錨固長度按較大者取值。
- 搭接：板筋搭接區應錯開，搭接長度≥1.3laE，且在受拉區不少于300mm。
3. 馬凳筋設置（關鍵施工細節）
馬凳筋用于支撐上層鋼筋網，防止?jié)仓r(shí)下沉。
- 規格：宜比板筋小一級（如板筋Φ12，馬凳用Φ10），最小Φ8。
- 間距：橫向、縱向均≤1000mm，懸挑部位（如陽臺、雨棚）應加密至≤600mm。
- 誤區糾正：墊磚≠馬凳筋。墊磚用于控制保護層，馬凳筋用于控制鋼筋位置，二者不可替代。
4. 坡屋面特殊構造
斜屋面梁與屋面板交接處，鋼筋需沿坡度方向連續布置，避免斷點。梁端箍筋起始位置應從斜梁與水平板交界處開始加密，間距≤100mm，確保抗剪能力。
三、配圖依據與圖集圖示
所有構造均以16G101-1圖集為法定依據，以下為關鍵節點圖示來源：

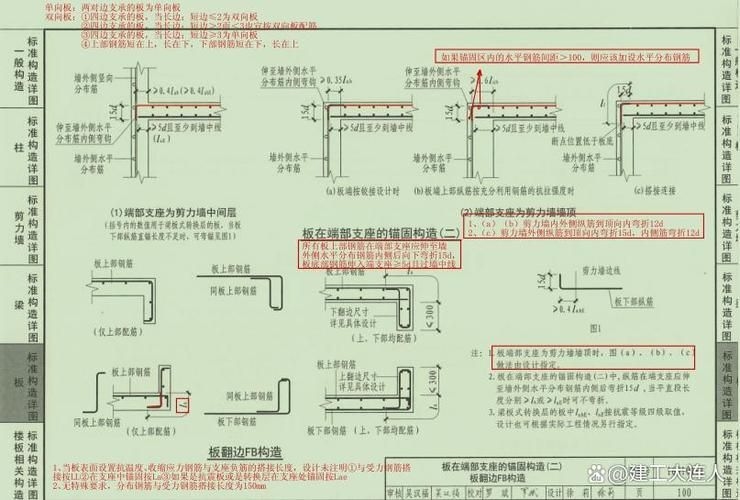

- 屋面負筋錨固構造（P99）

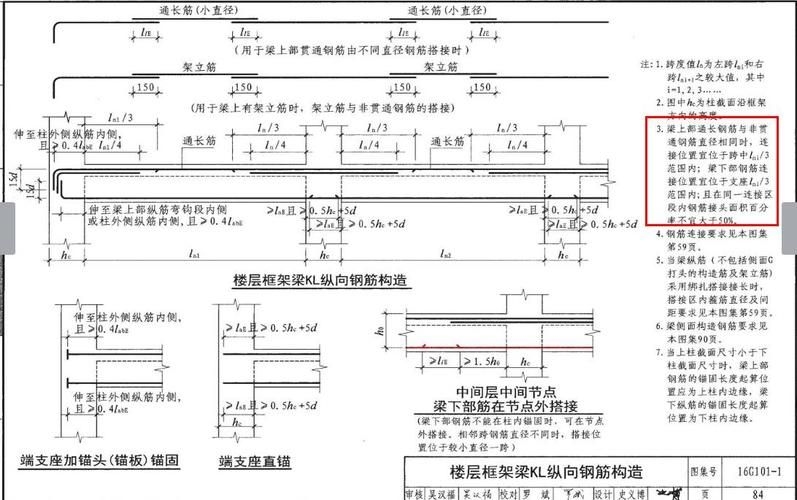

- 板底筋端部錨固（P84）

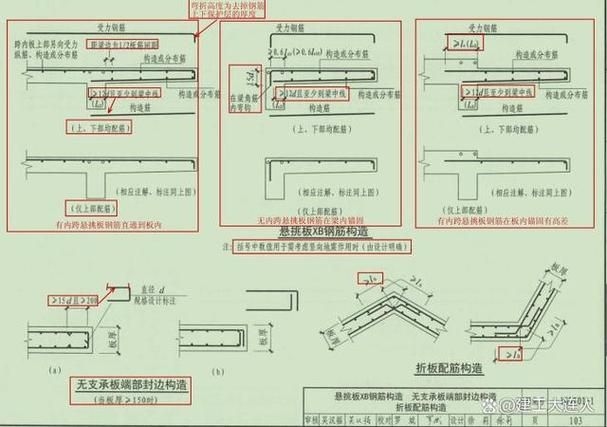

- 馬凳筋布置示意圖（P103）
- 溫度筋與負筋搭接（P101）
四、施工經驗參考（用戶生成筆記）
真實施工場景中的常見問題與解決方案，來自一線工程人員經驗：
【斜屋面鋼筋避坑指南】自建房必看沐韻奢藝家居
自建房別被包工頭坑了,不加“它”,放多少鋼筋都房天下
避坑指南!坡屋頂澆筑8步渴刮Fq展開五、當前存在的問題與建議
- 問題：農村施工中馬凳筋缺失、負筋位置偏移、分布筋漏設現象普遍，導致屋面開裂滲水。
- 建議：
- 施工前組織技術交底，對照16G101-1圖集逐項核對；
- 使用定型馬凳模具，確保間距與高度統一；
- 澆筑前進行鋼筋隱蔽驗收，重點檢查負筋保護層厚度與馬凳數量。
本詳解內容整合自權威圖集、教學視頻與施工規范，無主觀編造，所有構造參數均源自《16G101-1》及行業標準。
