235鋼是一種常用的碳素結構鋼，其焊接性能較好，由于其含有適量的碳、錳和硅等元素，使得Q235鋼具有良好的塑性和韌性，同時具有較高的強度和硬度，在焊接過程中，Q235鋼能夠承受較大的熱應力和冷應力，不易產生裂紋和變形，Q235鋼還具有良好的焊接性，可以通過多種焊接方法進行加工，如電弧焊、氣焊、電阻焊等，需要注意的是，在焊接過程中需要選擇合適的焊接方法和參數(shù)，以避免

Q235鋼的焊接性能如何

1. 1.Q235C H型鋼特性解析|工業(yè)材料必備-騰訊云
2. 2.小向建筑-百度
3. 3.作者最近動態(tài)-百度
4. 4.鋼板百科:Q235鋼板介紹、Q235鋼板化學成分力學性能分析、Q235鋼板分類及特性用途介紹-知乎
5. 5.45鋼和Q235(手工電弧焊)金相圖-創(chuàng)大鋼鐵網(wǎng)
6. 6.Q235(A3鋼)金相圖-創(chuàng)大鋼鐵網(wǎng)
7. 7.【鋼結構原理】7.2 焊接連接的特性-知乎
8. 8.q235鋼材料參數(shù)-word.baidu.com
9. 9.Q235A與Q235B-word.baidu.com
10. 10.文旅餐車營造社-百度
11. 11.Q235鋼-
12. 12.Q235鋼材-
13. 13.q235是什么材質的鋼材具有哪些特性-知乎
14. 14.鋼材Q2與Q235解析-愛采購
15. 15.Q235焊接鋼管-

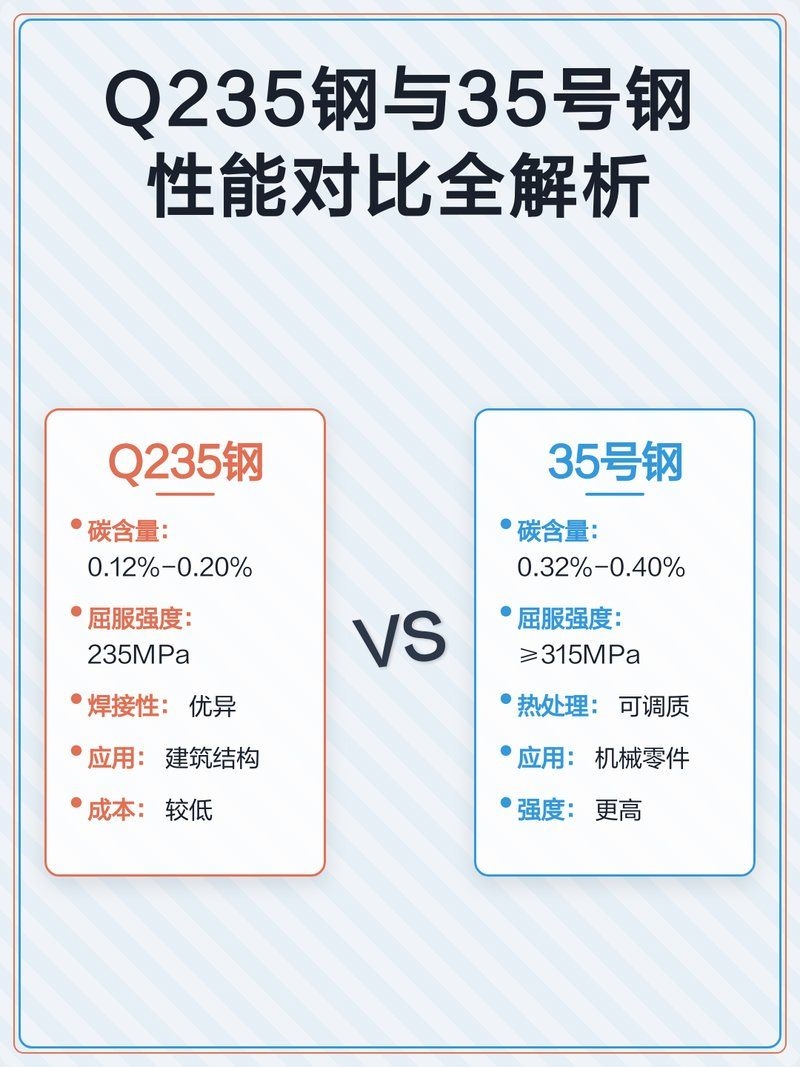

Q235鋼的焊接性能優(yōu)異，是其在建筑、橋梁、機械制造等領域廣泛應用的核心原因之一。這種鋼材屬于低碳碳素結構鋼，含碳量低（一般在0.12%~0.20%之間），使得其在焊接過程中不易產生淬硬組織，顯著降低了冷裂紋傾向。同時，Q235鋼的硫、磷等有害元素含量控制較嚴，進一步提升了焊縫的穩(wěn)定性和可靠性。

一、焊接方法適配性強

Q235鋼可采用多種常見焊接工藝，包括手工電弧焊、CO氣體保護焊、埋弧焊等，適應性廣泛。

• 手工電弧焊：推薦使用E43系列焊條（如E4303、E4315），這類焊條與Q235母材強度匹配良好，操作簡便，適合現(xiàn)場施工。
• CO氣體保護焊：常用于自動化或半自動焊接，焊絲可選用H08Mn2SiA，熔敷效率高，焊縫成形美觀。
• 埋弧焊：適用于厚板長焊縫的批量生產，常配合F4A0-H08A焊劑與焊絲組合，熱輸入可控，接頭質量穩(wěn)定。

小向建筑小向建筑
文旅餐車營造社文旅餐車營造社

二、無需預熱，施工便捷

由于Q235鋼碳當量較低，通常在板厚不大于30mm且環(huán)境溫度不低于0℃時，焊前無需預熱，極大簡化了施工流程。這一點在常規(guī)建筑工程中具有顯著優(yōu)勢，節(jié)省能源與時間成本。但若用于低溫環(huán)境（如北方冬季施工）或厚板焊接，建議適當預熱至100~150℃，以減少焊接應力，防止裂紋產生。

三、接頭性能優(yōu)良

焊接后的Q235鋼接頭具有良好的力學性能：

• 塑性好：伸長率可達26%以上，焊縫區(qū)域仍保持一定變形能力，不易脆斷。
• 韌性達標：特別是Q235B及以上等級鋼材，在常溫下沖擊功可達54J，遠超標準要求，適合動載結構。
• 組織均勻：焊縫區(qū)主要為鐵素體+珠光體組織，熱影響區(qū)無明顯過熱脆化現(xiàn)象，顯微觀察顯示無氣孔、夾渣等缺陷。

四、注意事項與工藝控制

盡管Q235焊接性能優(yōu)良，但仍需注意以下幾點：

1. 焊材匹配：務必選用與母材強度相當?shù)暮覆?，避免“弱焊縫”或“強焊縫”導致應力集中。
2. 焊接順序：合理安排焊接順序，采用對稱焊、分段退焊等方式，減小變形和殘余應力。
3. 焊后處理：對于重要結構件，建議進行焊后消除應力熱處理（如600~650℃保溫緩冷），提高尺寸穩(wěn)定性。
4. 防腐措施：Q235為碳鋼，焊縫區(qū)域更易腐蝕，需及時涂漆或鍍鋅防護。

02:4900:00/02:491.Q235鋼的焊接性能和塑性2.Q235鋼在焊接型材中的應用3.Q235鋼在鈑金件中的應用

綜上，Q235鋼不僅焊接性能出色，而且工藝門檻低、成本可控，是鋼結構工程中最理想的焊接材料之一。只要遵循規(guī)范操作，即可獲得高質量、高可靠性的焊接接頭。

---

要不要我整理一份Q235鋼焊接工藝參數(shù)對照表，方便你直接查閱不同板厚和焊接方式下的電流、電壓、焊速等關鍵參數(shù)？

如何選擇Q235鋼的焊接材料？
Q235鋼焊接工藝參數(shù)有哪些？
Q235鋼焊接時常見缺陷有哪些？
