鋼結(jié)構(gòu)施工質(zhì)量檢測詳解（1000字+配圖）

鋼結(jié)構(gòu)施工質(zhì)量直接關(guān)系建筑安全與使用壽命，其檢測需貫穿材料進(jìn)場、焊接安裝、連接緊固、涂裝防護(hù)全過程，依據(jù)《鋼結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收標(biāo)準(zhǔn)》（GB 50205）實(shí)施系統(tǒng)化、標(biāo)準(zhǔn)化管控。

一、材料與構(gòu)件質(zhì)量檢測

鋼材進(jìn)場須核查質(zhì)量證明文件，對(duì)進(jìn)口鋼、混批鋼、厚板（≥40mm）及安全等級(jí)一級(jí)構(gòu)件，應(yīng)抽樣復(fù)驗(yàn)屈服強(qiáng)度、抗拉強(qiáng)度、伸長率、冷彎性能及沖擊功?；瘜W(xué)成分分析（C、Si、Mn、P、S）確保材質(zhì)符合設(shè)計(jì)牌號(hào)（如Q355B）。構(gòu)件幾何尺寸偏差（翼緣厚度、腹板垂直度、孔距）需用卡尺、全站儀復(fù)核，變形（彎曲、扭曲）應(yīng)控制在規(guī)范限值內(nèi)。

二、焊接質(zhì)量無損檢測

焊縫為鋼結(jié)構(gòu)核心連接部位，檢測分外觀檢查與無損探傷：

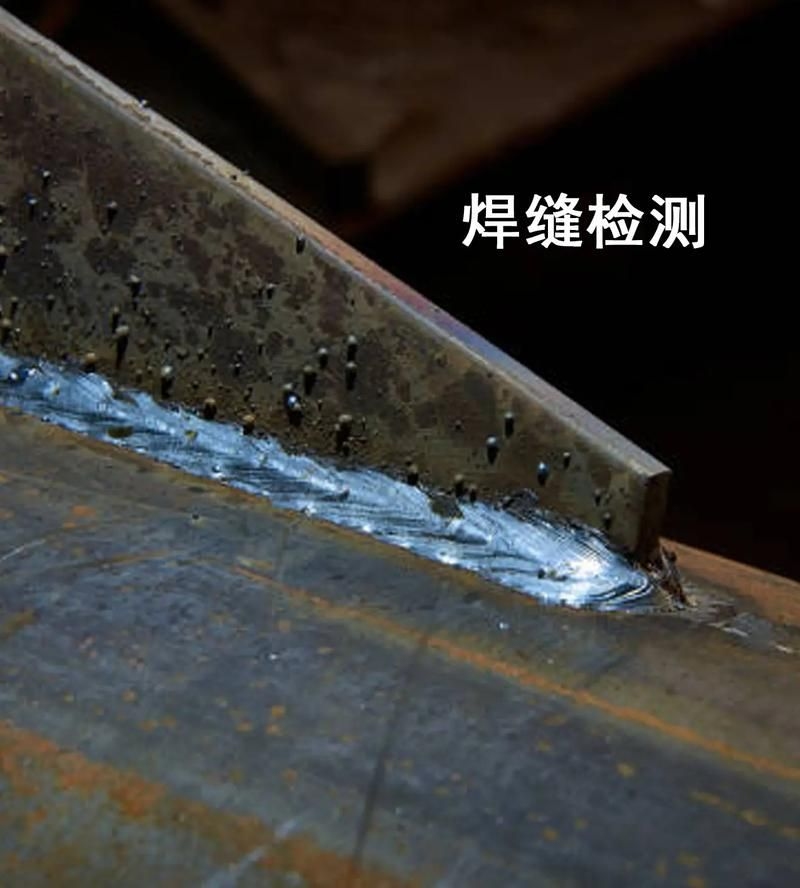

• 外觀檢查：目視+放大鏡檢查焊縫表面，禁止裂紋、氣孔、夾渣、咬邊、未焊滿。一級(jí)焊縫不得有咬邊，二級(jí)焊縫咬邊深度≤0.5mm。
• 無損檢測（NDT）：

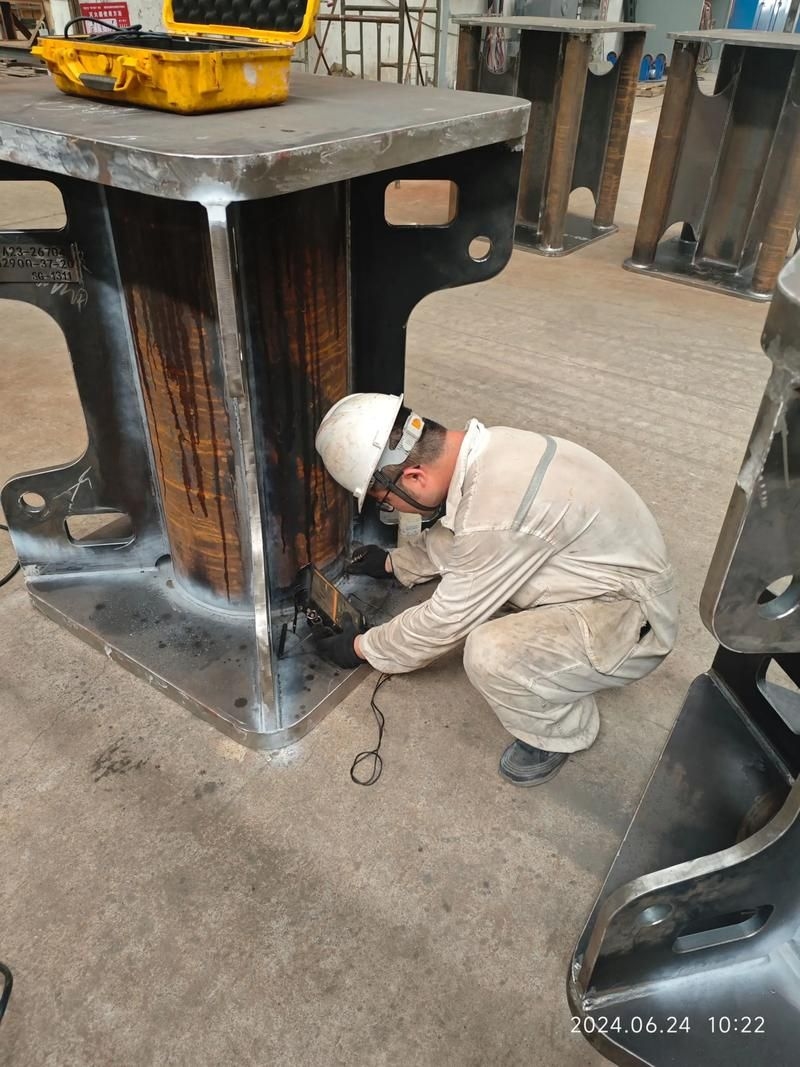

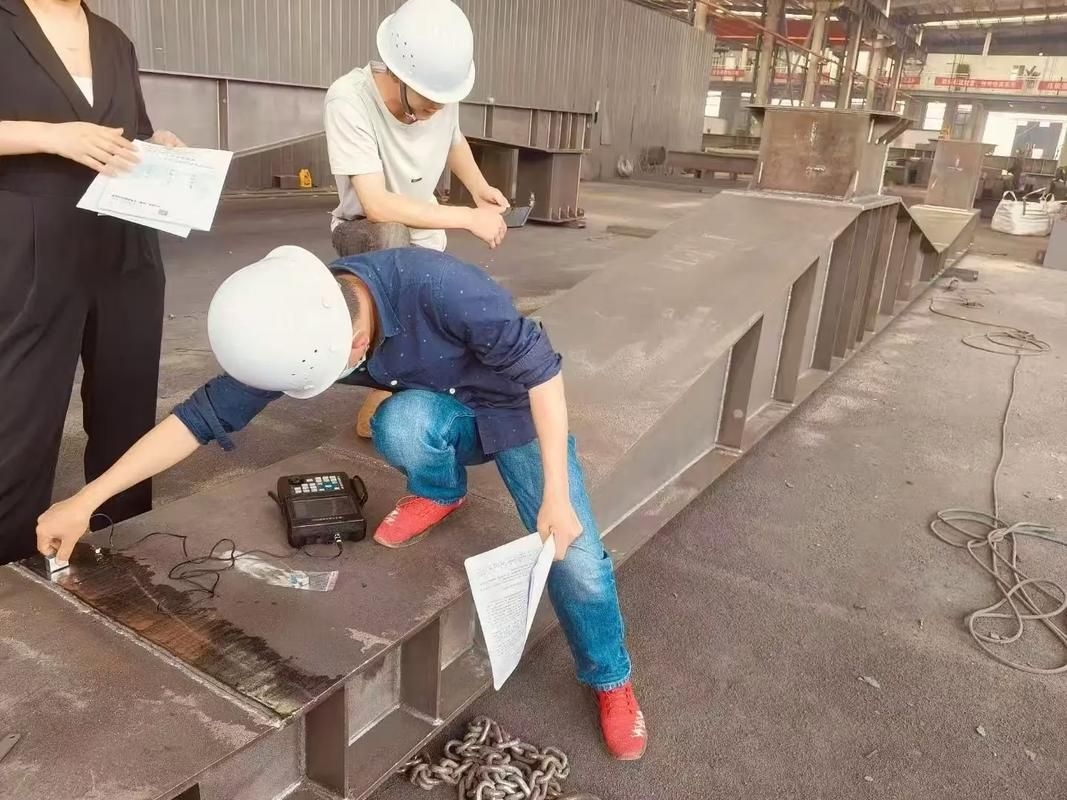

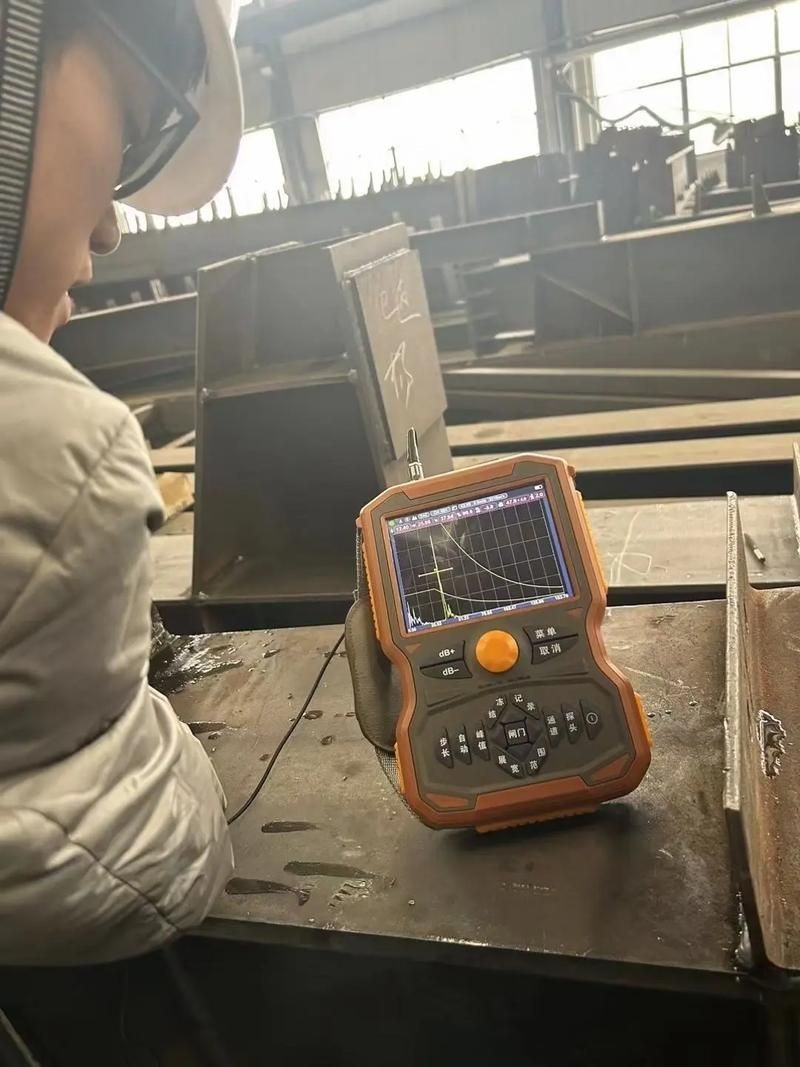

  • 超聲波檢測（UT）：適用于厚度>8mm焊縫，100%檢測一級(jí)焊縫，20%抽檢二級(jí)焊縫，可識(shí)別未熔合、裂紋等內(nèi)部缺陷。
  • 射線檢測（RT）：用于關(guān)鍵部位（如吊車梁上翼緣），通過X光底片識(shí)別氣孔、夾渣等體積型缺陷。
  • 磁粉檢測（MT）：用于鐵磁性材料表面及近表面裂紋，磁粉在漏磁場中形成清晰磁痕。

典型缺陷圖示：氣孔（圓形黑點(diǎn)）、未熔合（線狀暗影）、裂紋（鋸齒狀黑線）見下圖。

三、高強(qiáng)螺栓連接檢測

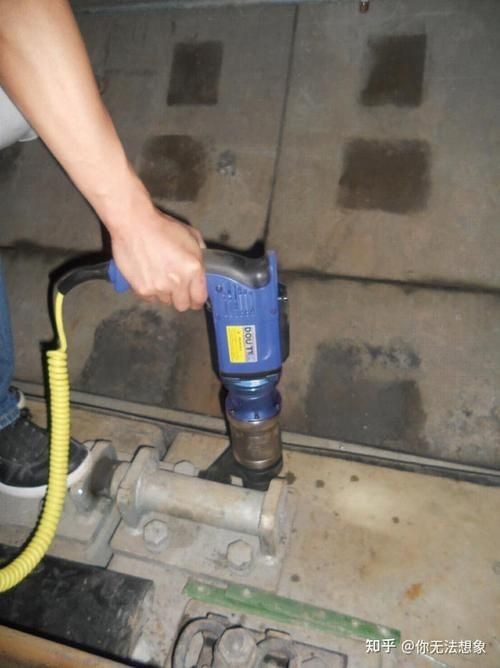

高強(qiáng)度螺栓連接需分初擰、復(fù)擰、終擰三階段。終擰扭矩檢測按節(jié)點(diǎn)數(shù)抽查10%（不少于10個(gè)節(jié)點(diǎn)），每節(jié)點(diǎn)抽查10%螺栓（不少于2個(gè)）。檢測方法：在螺桿與螺母畫線，松開60°后用扭矩扳手復(fù)擰至重合，實(shí)測扭矩應(yīng)在0.9Th~1.1Td（設(shè)計(jì)扭矩）范圍內(nèi)。扭矩系數(shù)應(yīng)穩(wěn)定在0.110~0.150，標(biāo)準(zhǔn)差≤0.010。

四、防腐涂層厚度檢測

涂層厚度直接影響耐久性，采用非破壞性測厚儀：

• 磁性測厚法：適用于碳鋼表面油漆、環(huán)氧涂層，探頭垂直貼合，每構(gòu)件測5點(diǎn)，每點(diǎn)取3次平均值。
• 渦流測厚法：用于不銹鋼、鋁合金構(gòu)件。
• 驗(yàn)收標(biāo)準(zhǔn)：涂層厚度應(yīng)≥設(shè)計(jì)值，抽檢比例為構(gòu)件數(shù)的10%（不少于3件），每處平均值達(dá)標(biāo)。
