鋼結構設計避坑清單（1000字+圖文詳解）
一、節點設計：結構安全的“阿喀琉斯之踵”
鋼結構的破壞往往始于節點，而非構件本身。設計中常見致命誤區包括：

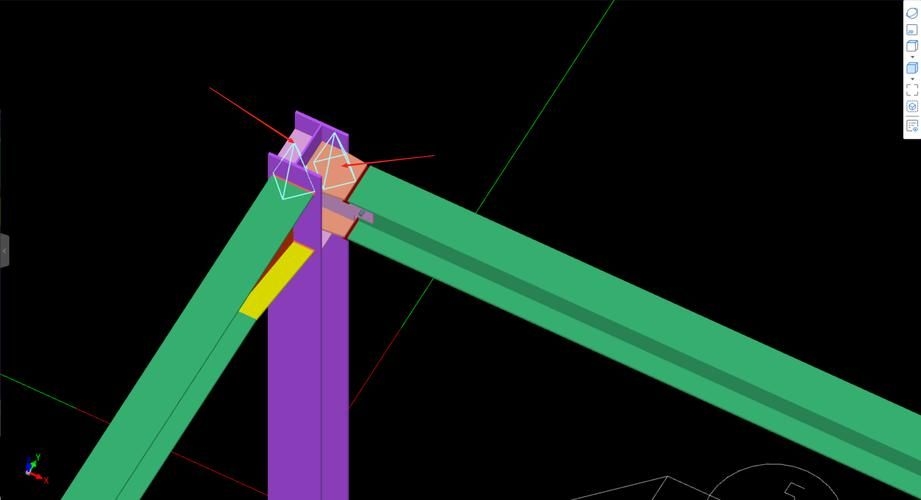

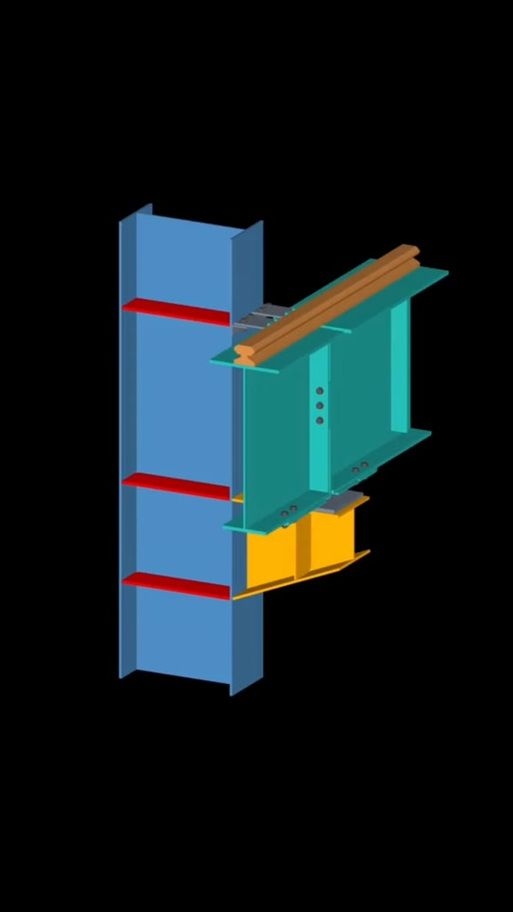

- 剛接節點加勁板厚度不足：抗震區梁柱剛接節點中，柱內加勁板（隔板）厚度若與梁翼緣同厚，違反《高層民用建筑鋼結構技術規程》JGJ99-2015第8.3.6條，應比梁翼緣厚2mm以上，以抵消公差與偏心影響。

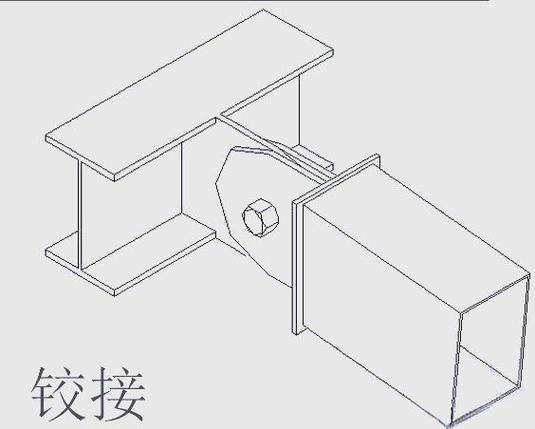

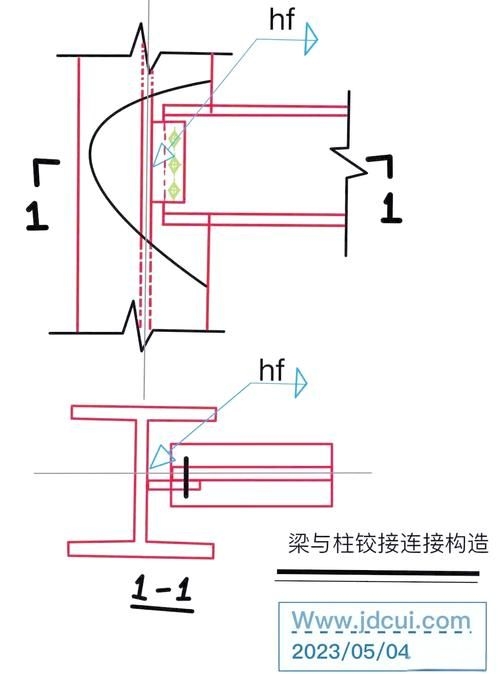

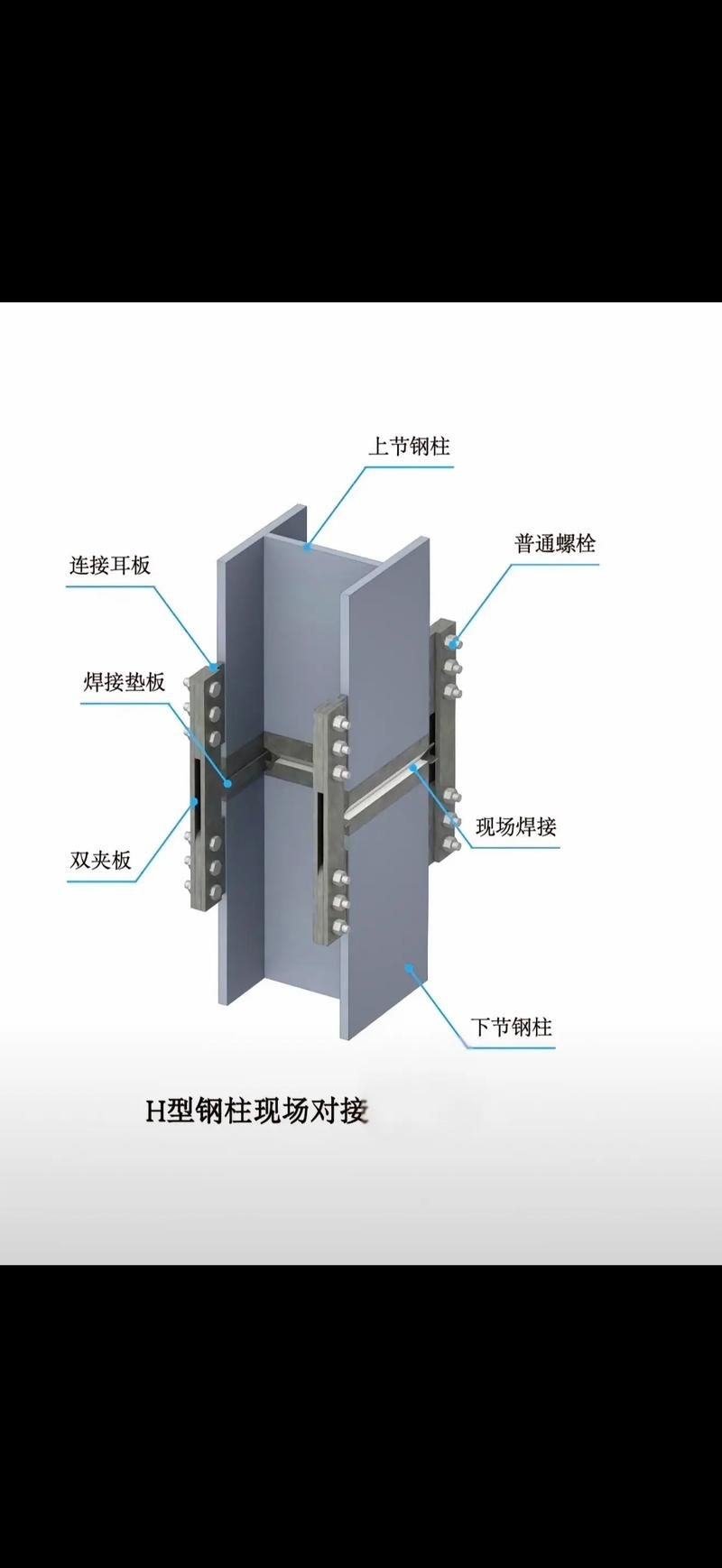

- 螺栓連接誤判為剛接：普通螺栓連接剛度極低，若設計按剛接模型計算，將導致整體側移超標。正確做法：僅高強度螺栓摩擦型連接可視為剛接，否則必須按鉸接設計。

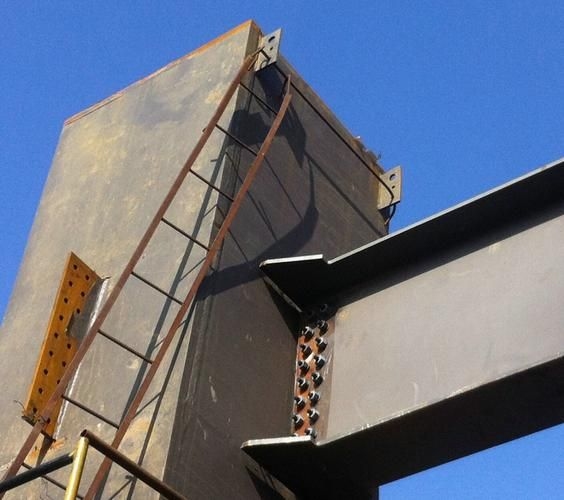

- 螺栓間距忽視施工空間：機械套用規范最小間距，未預留扳手操作空間，易導致擰緊失效。高強螺栓接觸面若未噴砂處理，抗滑移系數可從0.45驟降至0.3，承載力損失超30%。
二、焊接質量：隱藏的“內部腐爛”

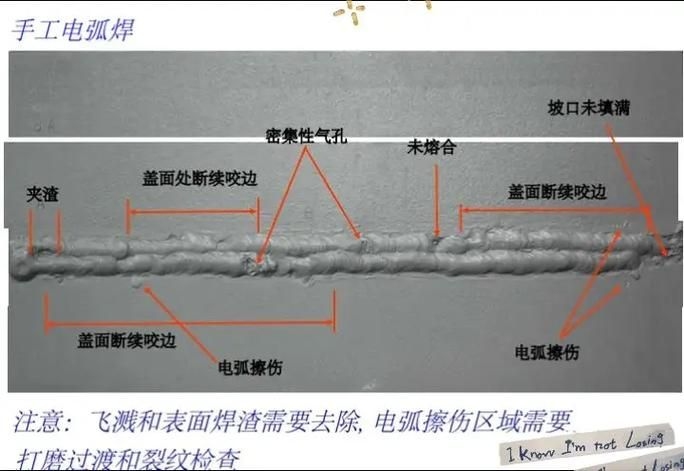

焊縫缺陷是鋼結構最隱蔽的殺手，常見錯誤包括：
- 動荷載構件使用三級焊縫：吊車梁、疲勞節點等承受循環荷載的對接焊縫，必須采用一級或二級全熔透焊縫，三級焊縫嚴禁使用（GB50017）。

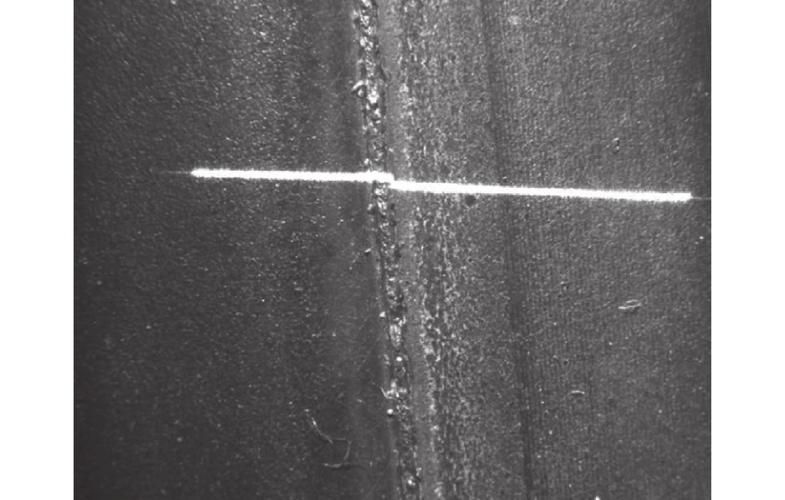

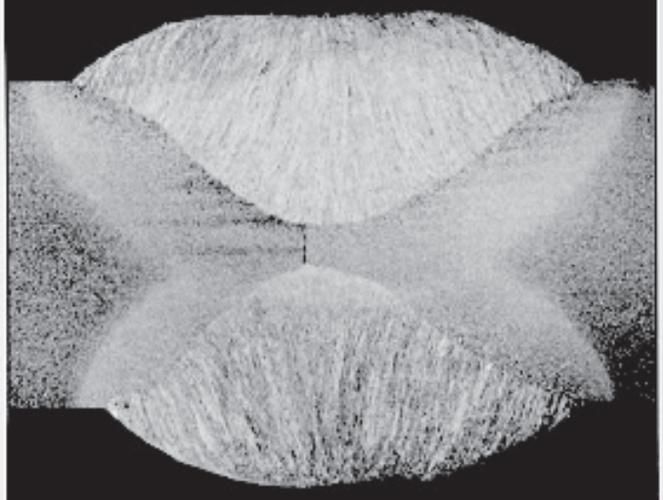

- 只重外觀，忽視內部缺陷：未焊透、夾渣、氣孔等缺陷肉眼難辨，卻大幅降低疲勞壽命。焊接后必須進行超聲波探傷（UT）或射線探傷（RT），并明確標注探傷等級。
- 焊縫計算忽略施工誤差：未考慮坡口鈍邊偏差、焊腳尺寸偏差（允許±1.5mm），導致實際承載力低于理論值。
三、連接與安裝：細節決定成敗
- 預埋螺栓定位失控：現場暴力擴孔、敲彎螺栓，使柱腳由“剛接”變?yōu)椤鞍脬q接”，徹底破壞結構受力模型。正確做法：必須使用剛性定位模具，安裝前用全站儀復核軸線與標高，誤差≤2mm。
- 高強螺栓“憑手感”擰緊：未使用經標定的扭矩扳手，未執行“初擰+終擰”雙階段工藝，導致預拉力不足。后果：節點滑移、結構異響、長期疲勞失效。
- 防腐涂層施工粗放：噴漆前未徹底除銹（Sa2.5級），或底漆未及時涂刷，導致涂層脫落。正確流程：噴砂除銹 → 4小時內涂刷環氧富鋅底漆 → 均勻噴涂面漆。
