如何判斷集裝箱組裝配件的質量：技術詳解
集裝箱組裝配件是保障全球物流安全的核心部件，主要包括角件、鎖具、焊縫結構與防腐涂層四大關鍵系統。其質量直接決定集裝箱在堆疊、吊裝、海運與陸運中的結構完整性與使用壽命。依據中國最新國家標準GB/T 1835-2023（等同采用 ISO 1161:2016）及國際通用規范ISO 1496-1，判斷其質量需從材料、工藝、結構與檢測四維度系統評估。
一、核心部件質量判定標準
表格| 部件類型 | 關鍵質量指標 | 合格標準依據 |
|---|---|---|

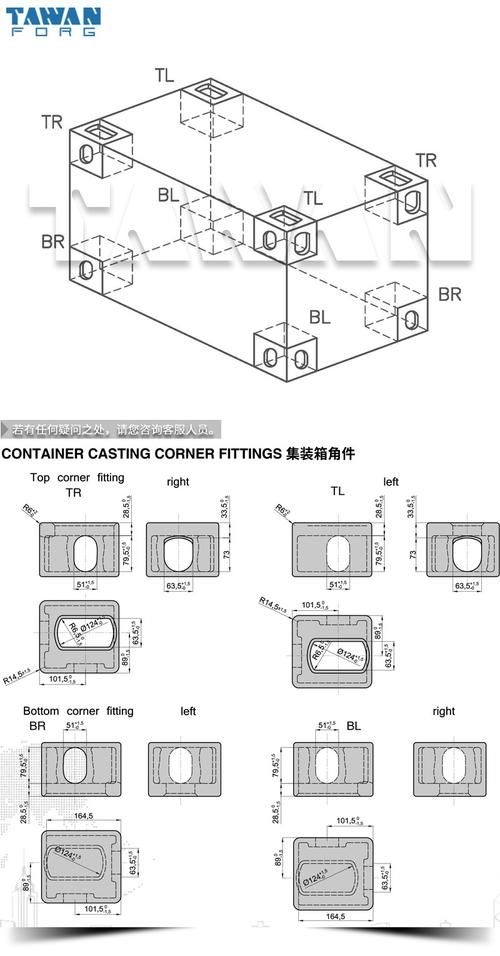

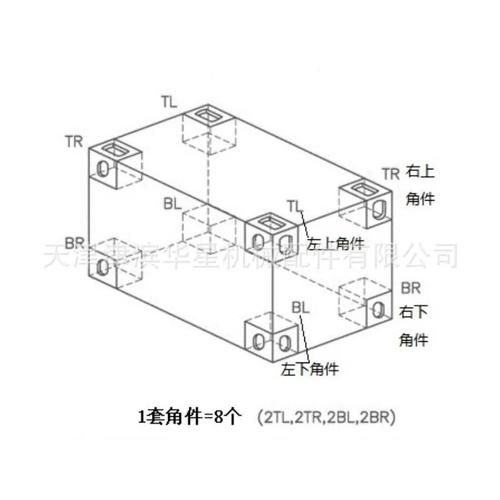

| 角件 | 材質強度、尺寸精度、鑄造缺陷 | GB/T 1835-2023 規定角件為鑄鋼件，抗拉強度≥450 MPa，尺寸公差≤±0.5 mm，表面不得有縮孔、裂紋、夾砂；角件四角必須能與ISO標準扭鎖完全嚙合 |
| 焊縫 | 熔深、無裂紋、無氣孔、無咬邊 | 焊縫應連續、均勻，無橫向/根部裂紋（見圖示），氣孔直徑≤1.5 mm且每100 mm焊縫內不多于3個，咬邊深度≤0.5 mm |
| 鎖具 | 鎖芯靈活性、抗扭矩性、防銹性 | 鎖具應能順暢旋轉90°完成鎖緊/解鎖，承受≥500 N·m扭矩無變形；表面鍍層厚度≥15 μm，鹽霧試驗48小時無白銹 |
| 涂層 | 膜厚、附著力、耐腐蝕性 | 涂層總厚度≥80 μm，百格測試等級≥1級，鹽霧試驗500小時無起泡、剝落 |
二、權威檢測方法與流程
目視檢查
使用5倍放大鏡檢查角件表面、焊縫邊緣、鎖具卡槽是否存在裂紋、毛刺、銹蝕或變形。重點觀察角件四角是否對稱、有無塑性變形。無損檢測（NDT）
- 磁粉探傷（MT）：用于鐵磁性材料（如角件、箱體），檢測表面與近表面裂紋。
- 滲透檢測（PT）：適用于非鐵磁材料，識別微細裂紋。
- 超聲波檢測（UT）：檢測焊縫內部未熔合、氣孔、夾渣等缺陷，精度達±0.1 mm。
- 射線檢測（RT）：用于關鍵承重焊縫的全厚度成像，可生成缺陷影像檔案。
載荷與環境測試
- 堆碼強度測試：按ISO 1496-1施加192 kN垂直載荷，箱頂變形≤15 mm，無焊縫開裂。
- 鹽霧試驗：模擬海洋環境，72小時后涂層不得出現紅銹或起泡。
- 鎖具扭矩測試：使用扭矩扳手驗證鎖緊力矩是否在40–60 N·m范圍內。
三、典型缺陷圖示與識別
以下為集裝箱組裝配件最常見且最具危險性的缺陷類型，均已在工程實踐中被反復驗證：
- 焊縫橫向裂紋：垂直于焊縫軸線，多由焊接應力集中與氫致延遲開裂引起，是導致箱體斷裂的主因。
- 角件鑄造氣孔：多出現在鑄件厚壁區域，降低承載能力，易在吊裝中引發脆性斷裂。
- 鎖具銹蝕卡死：因鍍層破損或密封不良，雨水滲入導致鎖芯銹蝕，影響緊急解鎖。
- 涂層剝落：多發生在門鉸鏈、鎖桿孔等摩擦區域，暴露基材后加速腐蝕。
四、質量控制關鍵點
- 材料溯源：角件應有材質報告（如ZG270-500），焊材需符合GB/T 5117。
- 工藝控制：焊接前需預熱至100–150°C，焊后進行去應力退火。
- 出廠檢驗：每批角件抽檢5%，焊縫100%目視+20%無損檢測，鎖具全數功能測試。
- 使用維護：運輸中避免角件碰撞，定期清潔鎖具并涂抹防銹脂。
五、當前行業存在的問題
盡管標準完善，但市場仍存在以下風險：
- 中小廠商為降低成本，使用劣質鑄鐵替代鑄鋼角件，強度不足；
- 部分維修箱體采用手工補焊，未執行無損檢測，埋下隱患；
- 海外港口驗箱時，對鎖具功能測試流于形式，導致綁扎失效事故頻發。
結論：判斷集裝箱組裝配件質量，必須以國家標準為基準、無損檢測為手段、缺陷圖譜為參照，建立“材料—工藝—檢測—維護”全鏈條管控體系。任何環節的疏漏，都可能引發百萬級貨損與安全事故。
