槽鋼的許用應力并非固定值，而是依據材質、截面規格、受力狀態及設計規范動態確定的工程安全限值。其核心計算邏輯為：許用應力 = 屈服強度 / 安全系數，安全系數通常取1.5~3.0，具體取決于結構重要性、荷載類型與規范要求。

材質與屈服強度基礎

中國現行標準中，槽鋼主要采用兩類鋼材：

• Q235鋼：依據《GB/T 700-2006》，屈服強度下限為235 MPa，適用于一般建筑、貨架、非關鍵承重結構。
• Q345鋼：依據《GB/T 1591-2018》，屈服強度下限為345 MPa，廣泛用于橋梁、高層建筑、重型機械等重載場景。
• Q355鋼：作為Q345的升級替代，屈服強度提升至355 MPa，在新工程中逐步普及。

工程設計中的許用應力取值

在容許應力法（ASD）設計中，許用應力通常按以下范圍取值：

注：當槽鋼厚度 >16mm 時，屈服強度會隨厚度增加而遞減，許用應力需相應下調。

關鍵影響因素修正

實際工程中，許用應力需根據以下因素進行修正：

• 長細比（λ）：受壓構件長細比超過50時，需引入穩定系數 φ < 1，降低許用壓應力。
• 局部屈曲：薄壁槽鋼翼緣易發生局部失穩，需按《GB 50017》附錄進行有效寬度折減。

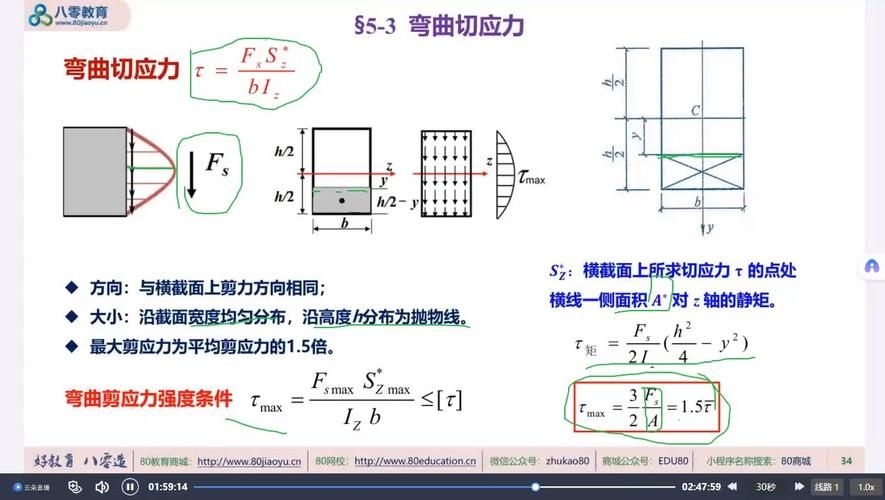

• 應力集中：焊接接頭、孔洞、轉角處局部應力可達平均值的1.5~2倍，需采用疲勞設計或加強構造。
• 殘余應力：熱軋槽鋼存在殘余拉應力，降低有效屈服極限約5%~10%。
• 疲勞荷載：循環荷載作用下，許用應力需按《GB 50017》疲勞計算公式重新評估，Q235在常幅疲勞下許用應力可低至 80~120 MPa。

國際規范對比

• AISC-ASD（美國）：對彎曲構件，許用彎曲應力取 0.6Fy（Fy為屈服強度），與GB規范的 0.9~1.0Fy 相比更保守。
• Eurocode 3（歐洲）：采用分項系數法（極限狀態法），不直接使用“許用應力”，但等效安全水平與GB規范相當。

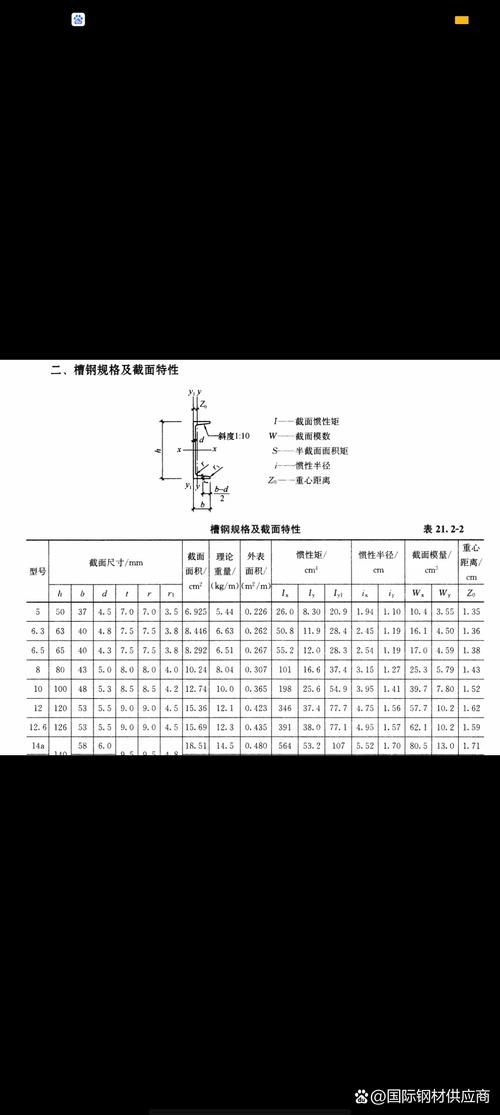

工程應用與配圖

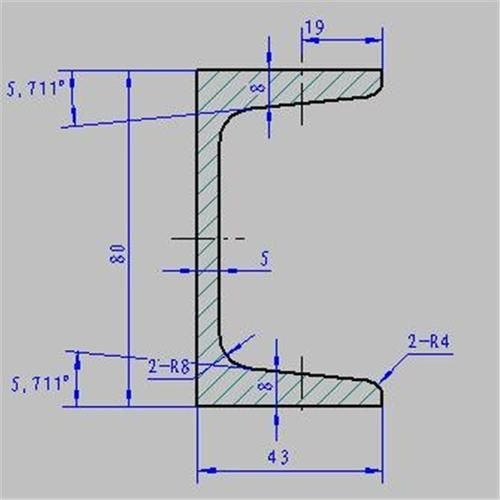

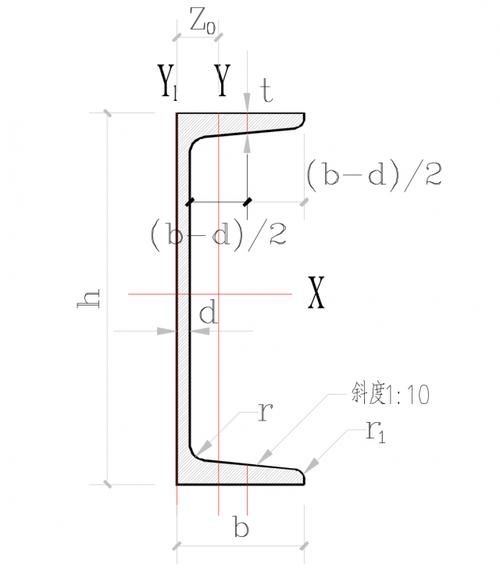

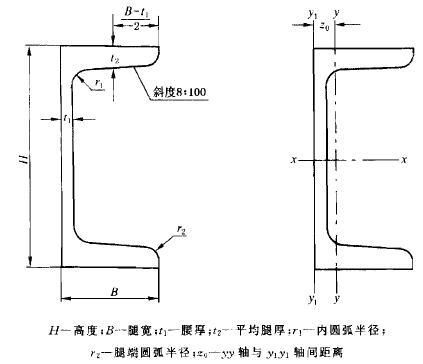

槽鋼廣泛用于建筑懸挑結構、鋼框架梁柱、設備支架及臨時支撐。其“C”形截面在垂直荷載下表現出優異的抗彎剛度，但側向穩定性較差，需設置側向支撐。

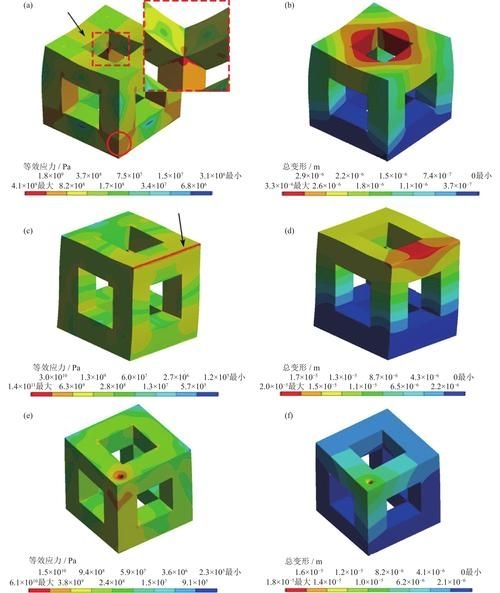

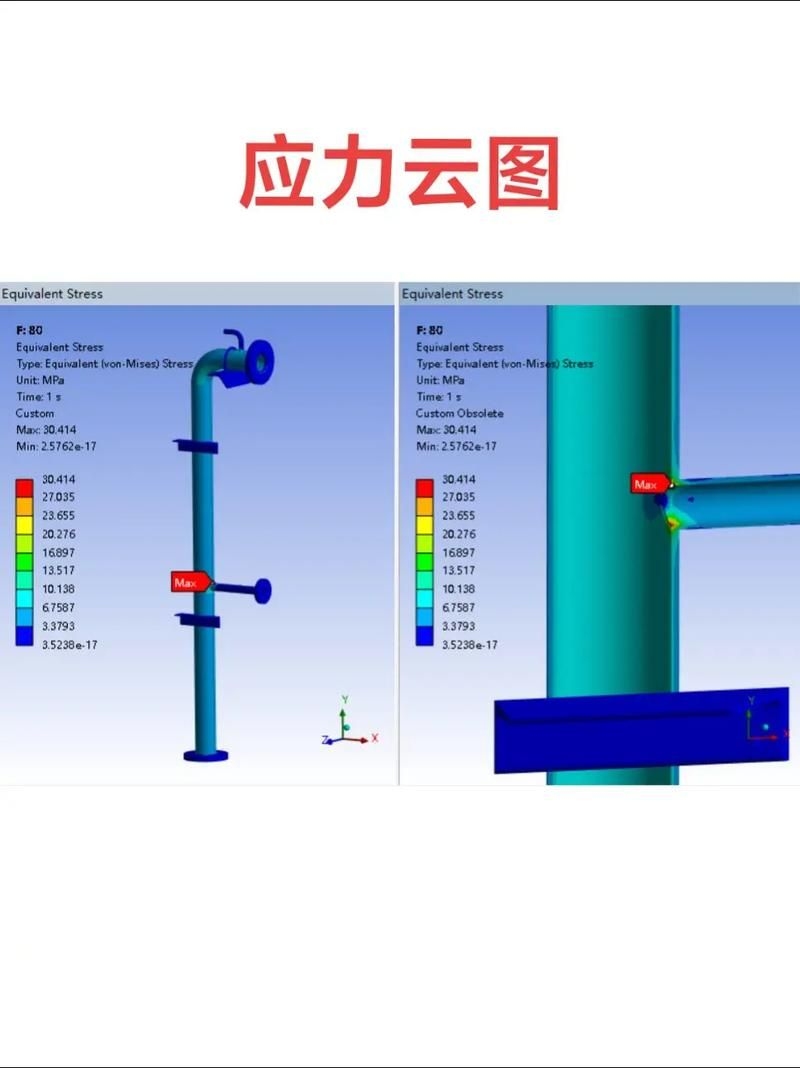

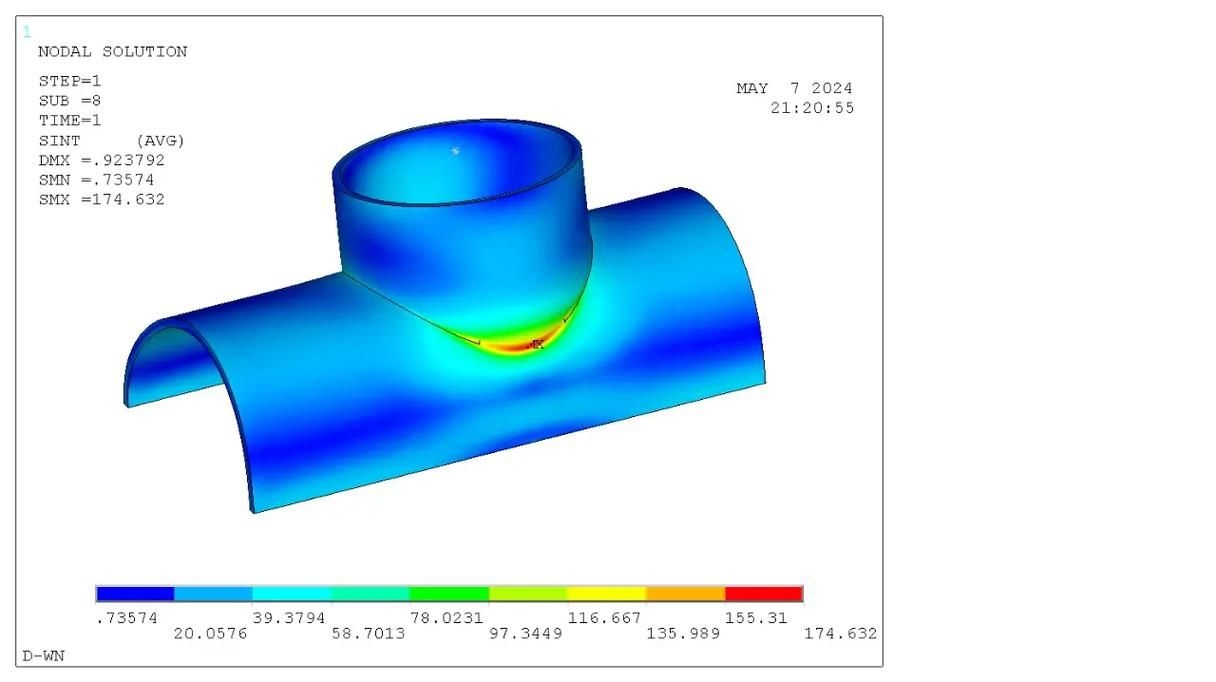

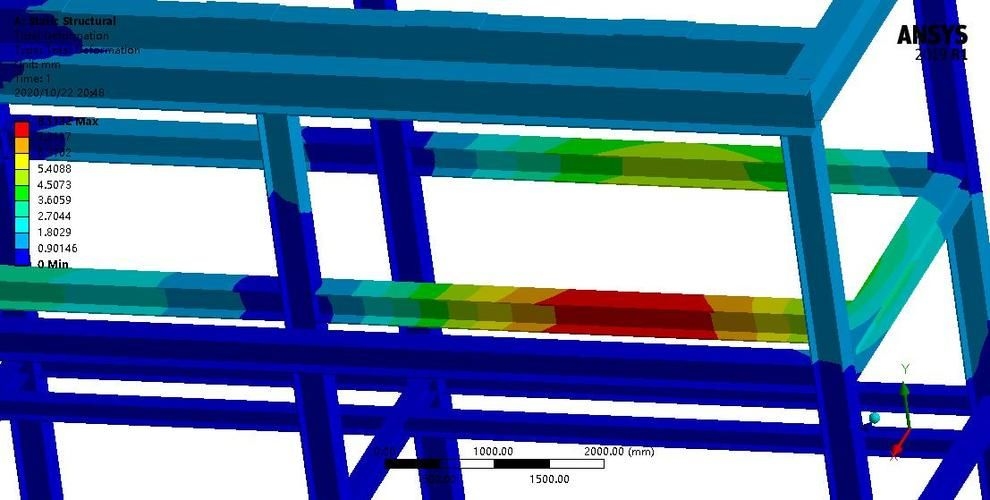

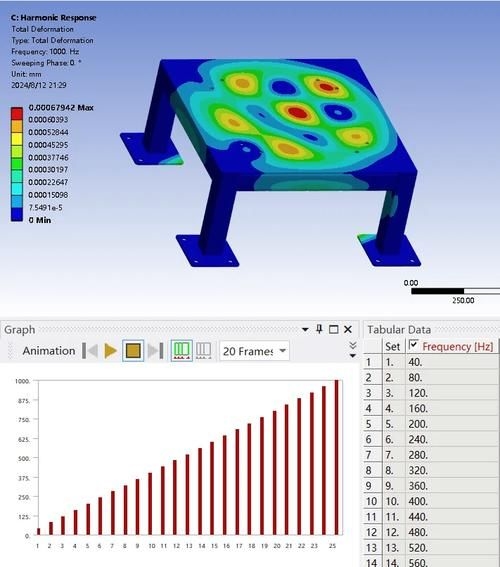

在復雜受力下，槽鋼腹板與翼緣交界處易出現應力集中，有限元分析顯示局部應力可達平均值的1.5倍以上，尤其在焊接區和截面突變處。
