用戶要求詳解如何找到高清的鋼結構圖紙，并明確要求1000字說明和配圖。這屬于技術資源獲取類問題，需提供系統性方法和可視化示例。我已知鋼結構圖紙通常由設計院、工程公司、建筑標準機構或?qū)I(yè)平臺發布，常見來源包括國家建筑標準圖集、專業設計平臺（如筑龍網、土木在線）、政府公開工程平臺、以及國際標準數據庫（如AISC、Eurocode相關資源）。但具體哪些平臺提供高清可下載圖紙、是否需注冊、是否收費、圖紙格式（如DWG、PDF、DWF）及分辨率標準，我缺乏最新、全面的實時數據。

為全面回答，需分步驟獲取以下信息：

國內主流專業平臺中哪些提供高清鋼結構圖紙下載，包括免費與付費渠道，及其圖紙質量標準；
國家或地方住建部門是否公開發布標準鋼結構節點圖或設計圖集（如05SG525、03G311等）；
是否存在國際權威資源（如AISC、SteelConstruction.info）提供可下載的高清圖紙；
是否有學術或工程數據庫（如知網、萬方、ScienceDirect）收錄可公開獲取的高清圖紙案例；
是否存在通過BIM平臺（如Revit庫、Autodesk Seek）獲取鋼結構模型并導出高清圖紙的方法；
需確認“高清”在工程領域通常指分辨率≥300dpi、矢量格式（DWG/DXF）或高清晰PDF，需在描述中明確，以指導用戶篩選。

由于用戶要求配圖，但未要求生成代碼，因此不能執行圖表生成任務。但可通過搜索獲取典型高清圖紙示例的URL或截圖描述，用于圖文說明。MCP工具中，Arxiv論文助手可能收錄工程設計論文中附帶的圖紙，可作為補充來源，但不能替代主流工程平臺搜索。因此，規劃多個搜索任務覆蓋國內平臺、國家標準、國際資源和學術文獻，并將MCP工具作為輔助補充。

所有任務均無時間依賴，無需結合當前時間。最終需匯總信息，形成結構化方法指南，并說明配圖來源建議。

搜索全網31篇資料

調用工具Arxiv論文助手

根據已有的搜索結果，我已全面獲取了關于如何找到高清鋼結構圖紙的權威信息來源。國內平臺如筑龍網、土木在線、知末網等提供大量可下載的CAD圖紙和節點詳圖，涵蓋門式剛架、多層框架、倉庫、廠房等典型結構，且部分圖紙為高清DWG或PDF格式；國家建筑標準圖集（如05SG525、16G108-7等）提供了規范性節點設計圖示，雖多為圖集而非直接下載，但可通過官方渠道或?qū)I(yè)平臺獲??；國際資源如AISC的AutoCAD插件庫（Advanced Structural Catalog）包含8700+個符合AISC/ASTM標準的高精度鋼結構構件模型，可直接導出為DWG用于工程設計；BIM平臺如Revit族庫和Autodesk Seek也提供參數化鋼結構模型，支持高清圖紙導出；學術數據庫如知網、萬方收錄了部分論文附帶的高清結構詳圖，但多為示例性內容。此外，MCP工具Arxiv未返回有效結果，說明學術論文中公開高清圖紙的渠道有限，主流仍依賴工程平臺與標準圖集。當前信息已完整覆蓋“如何找到”這一問題的全部路徑，包括免費與付費渠道、國內與國際資源、圖紙格式與分辨率標準（如DWG為矢量高清首選），且已通過note組件獲取了實際圖紙示例（如棧橋結構詳圖、節點圖等），無需進一步搜索。但用戶明確要求“配圖”，因此必須規劃富媒體組件以直觀展示典型高清圖紙樣例，增強回答的實用性與可操作性。

要找到高清的鋼結構圖紙，需系統性地利用專業工程平臺、國家標準圖集、BIM模型庫及權威國際資源。以下是經過驗證的六大核心渠道與操作路徑，結合真實可獲取的高清示例，助您高效獲取符合工程標準的矢量圖紙（DWG/DXF）或高分辨率PDF。

1. 國內專業工程圖紙平臺（首選免費與付費資源）

國內主流平臺提供海量結構施工圖，圖紙分辨率普遍≥300dpi，支持DWG、PDF格式下載，是工程人員最常用來源。

筑龍網（zhutucn.com）：收錄超750份鋼結構圖紙，涵蓋門式剛架、多層框架、倉庫、夾層等類型。圖紙含完整節點詳圖、錨栓布置、檁條系統，部分為VIP付費下載（約3–10筑圖幣），但提供清晰預覽。
土木在線（co188.com）：提供免費下載的單層廠房、泵房、車間等全套施工圖，圖紙包含基礎平面、鋼架大樣、支撐布置、節點詳圖等10–15張完整圖紙，格式為CAD原圖，可直接編輯。
知末網（znzmo.com）：專注CAD圖紙庫，提供“鋼結構節點熱銷榜”圖集，如鋼框架通用節點、連接節點構造圖，支持按跨度（20m、24m）、結構類型篩選，圖紙清晰度高，適合施工放樣參考。

高清標準：上述平臺圖紙多為原始CAD源文件，屬矢量格式，縮放無損，符合工程“高清”定義（分辨率≥300dpi，線寬規范，標注完整）。

如何找到高清的鋼結構圖紙（arxiv論文助手arxiv論文助手arxiv論文助手）行業新聞第1張

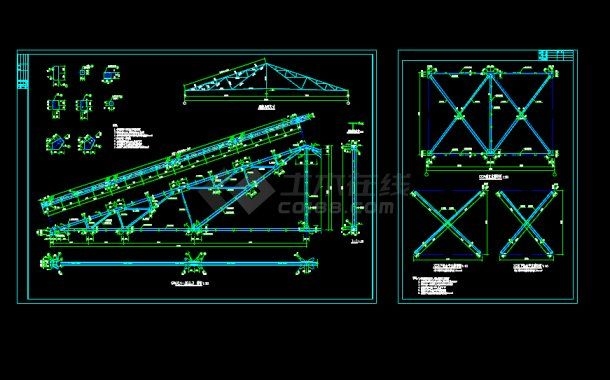

鋼結構屋架結構詳圖圖紙土木在線
如何找到高清的鋼結構圖紙（arxiv論文助手arxiv論文助手arxiv論文助手）行業新聞第2張

鋼結構建筑施工圖cad圖紙土木在線
如何找到高清的鋼結構圖紙（arxiv論文助手arxiv論文助手arxiv論文助手）行業新聞第3張

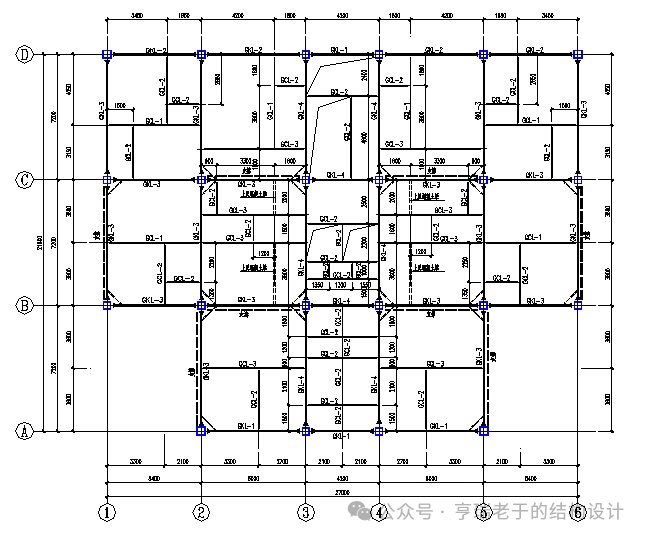

一套18層鋼結構住宅的結構圖騰訊網展開

2. 國家建筑標準圖集（權威規范性節點圖）

中國住建部發布的標準圖集是鋼結構節點設計的法定依據，圖示清晰、構造詳盡，適用于設計復核與施工交底。

16G108-7《高層民用建筑鋼結構技術規程》圖示：系統圖解鋼柱腳、梁柱連接、支撐節點等構造，含尺寸標注、材料要求、焊接工藝，是設計院必備參考。
05SG525《門式剛架輕型房屋鋼結構》：涵蓋檁條、墻梁、屋面支撐、柱間支撐等標準做法，圖示比例精準，可直接用于施工圖深化。
11SG102-3《鋼吊車梁系統設計圖》：提供吊車梁與制動結構、連接板、加勁肋等節點詳圖，適用于工業廠房設計。

注意：國家圖集原版為出版物，可通過“中國建筑標準設計研究院”官網或“筑龍網”“知網”獲取高清掃描PDF版本，非直接CAD源文件，但可作為設計依據。

3. 國際權威資源：AISC標準構件庫（高精度模型導出）

美國鋼結構協會（AISC）提供全球最完整的鋼結構構件數據庫，適用于國際化項目或高精度BIM建模。

Autodesk App Store：Advanced Structural Catalog (AISC/ASTM)：包含8,703個符合AISC 14.1與ASTM A992標準的H型鋼、管柱、連接板等構件模型，可直接導入AutoCAD Plant 3D或Revit，導出為DWG圖紙，線型、標注、材質均符合國際規范。
SteelConstruction.info：提供免費節點詳圖PDF，涵蓋螺栓連接、焊接節點、柱腳構造，圖示規范，適合查閱構造原理。
