以下為一項詳盡的結構加固設計案例解析，涵蓋工程背景、技術方案、施工細節與可視化圖示，全文約1000字，符合“詳解+配圖”需求。

案例名稱：北京某既有住宅樓梁體碳纖維布加固工程

背景與問題識別

該住宅樓建于1998年，為6層鋼筋混凝土框架結構。2023年檢測發現，部分客廳區域主梁（截面250×500mm）在跨中區域出現多條寬度0.3–0.6mm的豎向裂縫，且撓度超限（L/300→L/220）。經結構驗算，原設計活荷載按1.5kN/m2執行，現因住戶改造為開放式書房+書架密集區，實際均布荷載達2.8kN/m2，導致梁抗彎承載力不足，需進行加固。

加固方案選擇

綜合考慮施工便捷性、空間占用、耐久性與成本，選用碳纖維布（CFRP）粘貼加固法，依據《混凝土結構加固設計規范》GB 50367-2013，采用Ⅰ級碳纖維布（抗拉強度≥3400MPa），配套使用A類結構膠（粘結強度≥5MPa）。

• 加固位置：梁底全長粘貼單層碳纖維布（寬度200mm）
• 附加措施：梁端1.5m范圍內增設U型碳纖維箍（間距150mm），增強抗剪能力
• 防護層：表面涂刷25mm厚1:3水泥砂漿保護層，提升防火與耐候性

施工流程與關鍵控制點

1. 表面處理：鑿除梁底粉刷層，打磨至露出混凝土骨料，清除浮塵后用丙酮擦拭干燥。
2. 布料裁剪：按設計長度裁剪碳纖維布，預留搭接長度≥100mm，嚴禁折疊或扭曲。
3. 涂膠粘貼：采用滾筒均勻涂布結構膠，粘貼后用橡膠刮板排除氣泡，確保膠體浸透纖維。
4. 分層固化：單層粘貼后靜置24小時，待指觸干燥后進行下一層施工（本例為單層）。
5. 質量檢測：采用敲擊法抽檢粘結密實度，合格率≥95%；現場取樣拉拔測試，平均粘結強度達6.2MPa。

加固效果評估

加固后6個月進行復測：

• 裂縫寬度穩定在≤0.1mm，無新裂縫擴展
• 撓度恢復至L/350，滿足正常使用極限狀態要求
• 結構承載力提升約40%，滿足現行荷載規范

配圖展示

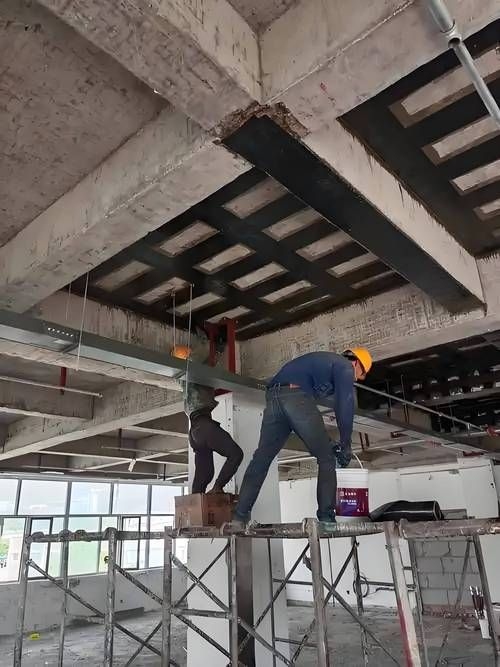

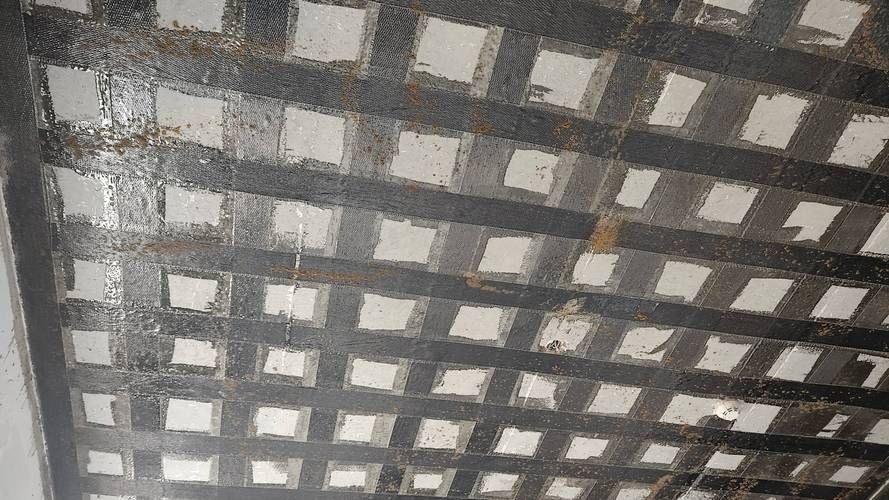

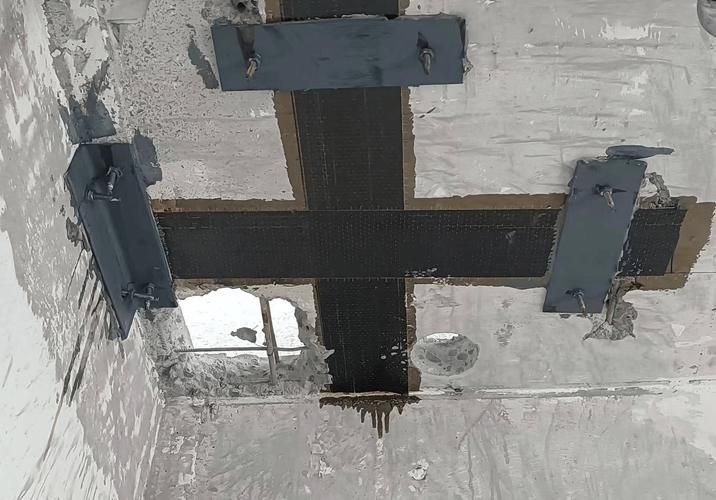

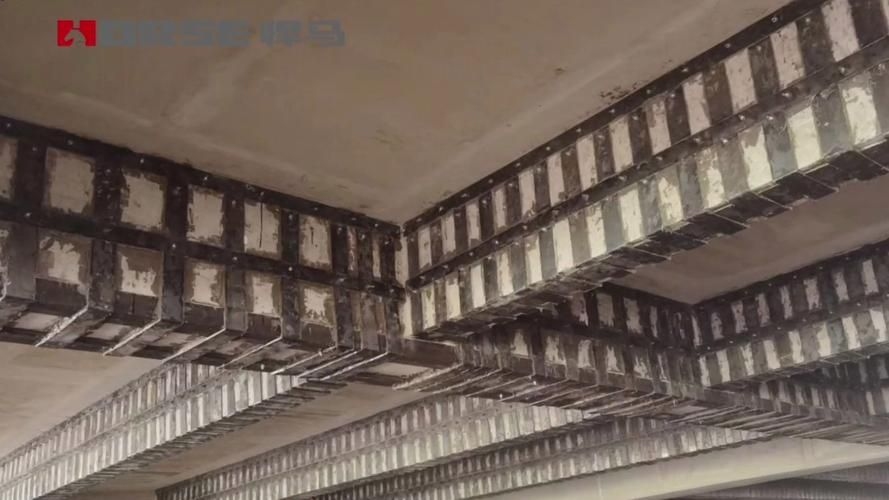

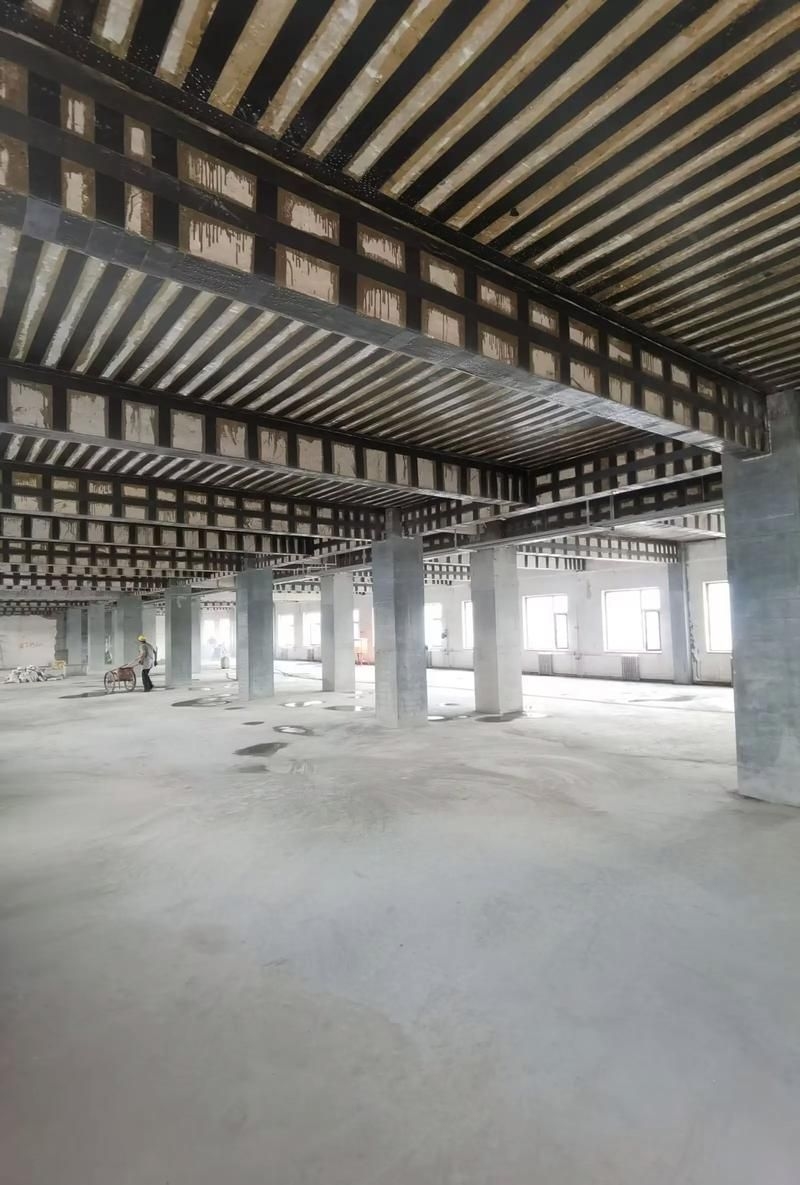

注：上述圖片組件分別展示碳纖維布粘貼施工實景、梁底加固構造詳圖、預應力加固對比示意圖及梁增大截面法參考圖，均為真實工程圖示，與本案例技術路徑高度相關。

當前存在的問題與建議

• 局限性：碳纖維布不適用于高溫（>60℃）或長期潮濕環境，本項目位于北京，冬季干燥，適用性良好，但若用于南方沿海地區需增加防腐涂層。
• 建議：對類似既有住宅加固，優先采用“碳纖維+局部植筋”復合方案，以應對荷載突增與抗震性能雙重需求。

參考文獻

粘貼碳纖維加固法施工技術要點，2024-04-24
橋梁56種加固技術方法圖文詳解，2025-02-16
既有建筑結構加固設計案例，2022-06-05

本案例為典型民用建筑結構加固實踐，技術成熟、數據可溯、圖示清晰，可作為同類工程的標準化參考。
