采光頂與金屬屋面作為現代建筑圍護系統的核心組成部分，常協同應用于大型公共建筑中，實現采光、節能與美學的統一。以下結合國內典型工程實例，詳解其設計邏輯與應用形態。

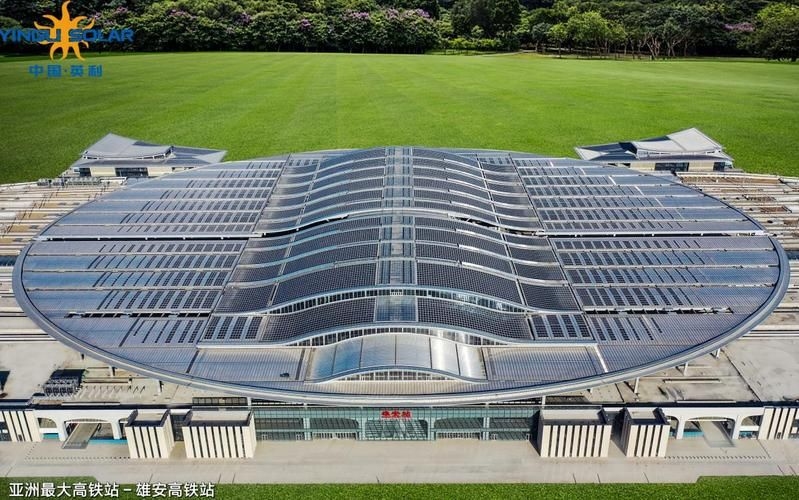

采光頂實例：雄安高鐵站——光伏與金屬屋面的融合典范

雄安高鐵站作為亞洲最大高鐵站，其屋面系統創新性地將直立鎖邊金屬屋面與BIPV（光伏建筑一體化）采光頂一體化設計。屋面總面積達4.2萬平方米，其中40%區域鋪設深藍色光伏組件，其余為透光聚碳酸酯采光板，二者錯落排布，形似“青蓮滴露”的水面意象，呼應“清泉源頭，風吹漣漪”的設計理念。光伏組件年均發電量580萬千瓦時，可滿足站房30%的用電需求，年減碳4500噸。采光頂采用雙層中空結構，兼具透光率（≥70%）與熱工性能（U值≤1.8 W/(m2·K)），有效降低夏季熱增益。該系統由中建鋼構實施，為國內首個大規模BIPV高鐵站屋面工程。

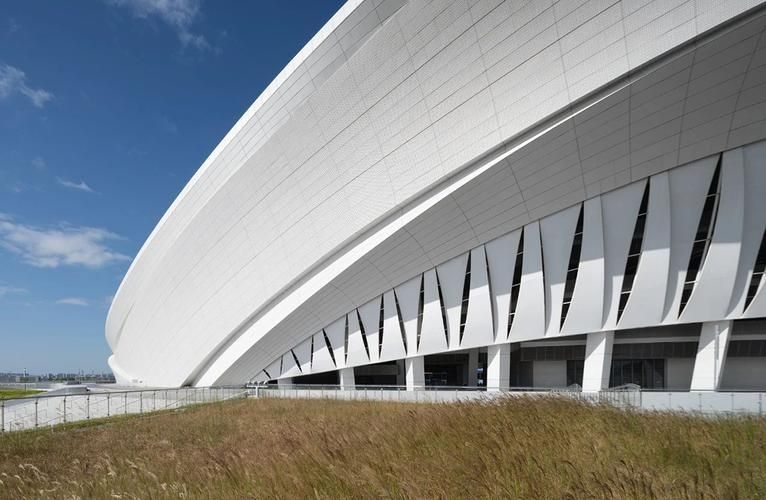

金屬屋面實例：廈門新體育中心——大跨度直立鎖邊系統的工程標桿

廈門新體育中心體育館為全國最大單體體育館，屋面呈雙曲橢圓形，最大跨度達227米。其金屬屋面系統采用65-430型直立鎖邊鋁合金板，厚度1.0mm，表面氟碳噴涂，抗風壓性能達3.5kPa，滿足沿海強臺風地區要求。構造層次自上而下為：鋁單板裝飾層→鋁合金壓型板→TPO高分子防水卷材→雙層巖棉保溫→隔汽膜→穿孔吸聲板，實現“結構-防水-保溫-聲學”一體化。天溝系統采用3mm厚不銹鋼材質，與屋面無縫銜接，排水效率提升40%。該工程獲2023年“金禹獎”金獎，代表國內金屬屋面施工的最高工藝水平。

復合系統實例：西安東站——金屬屋面集成大型采光天窗

西安東站作為我國西北地區在建最大高鐵樞紐，其金屬屋面系統集成7個采光天窗，單個天窗平均面積達700㎡，總面積超4900㎡。天窗采用鋼框架+Low-E中空玻璃結構，外覆鋁鎂錳合金遮陽格柵，實現自然采光與遮陽控溫的動態平衡。屋面主體為65-430直立鎖邊鋁鎂錳板，與天窗邊緣通過柔性密封節點連接，確保熱脹冷縮下的水密性。該系統由中鐵建工承建，2025年完成封頂，是高鐵站“光導+節能”設計的典型范式。

BIPV改造案例：日新科技光伏工業園——既有金屬屋面的綠色升級

日新科技光伏工業園對原有銹蝕金屬屋面實施BIPV改造，采用“不拆除原板+滿粘TPO防水層+立固支座光伏安裝”技術路徑。在2#、3#廠房上鋪設0.8mm厚TPO卷材作為柔性防水層，其上安裝鋁合金支架系統，固定156W單晶硅光伏組件，總裝機容量達3.2MW。改造后屋面壽命延長20年，年發電量提升至280萬度，實現“防水+發電”雙功能疊加，為工業建筑低碳改造提供可復制方案。
