如何定制鋼結構閣樓施工圖紙（如何定制鋼結構閣樓施工圖紙思考閣樓施工圖紙思考完成）
用戶要求詳解如何定制鋼結構閣樓施工圖紙，并明確要求包含1000字說明和配圖。這是一個技術性較強的工程設計問題，涉及建筑結構、施工規范、圖紙繪制流程等專業內容。我已知的基本信息包括：鋼結構閣樓是建筑空間利用的常見形式，其施工圖紙需包含平面圖、立面圖、剖面圖、節點詳圖、材料規格、荷載計算、連接方式等基本要素；定制圖紙需遵循《鋼結構設計標準》（GB 50017）、《建筑結構荷載規范》（GB 50009）等中國國家標準；圖紙需由具備資質的設計單位或結構工程師完成，并需通過施工圖審查。
但為了提供詳盡、專業、可操作的定制流程說明，我仍需補充以下關鍵信息：
- 鋼結構閣樓施工圖紙的完整構成要素（如是否包含基礎連接圖、防銹處理圖、安裝順序圖等）；
- 國內主流設計軟件（如PKPM、YJK、AutoCAD Structural Detailing）在定制圖紙中的具體應用流程；
- 定制過程中需與哪些專業方協同（如建筑、機電、消防）；
- 北京地區對閣樓結構的特殊規范要求（如抗震等級、層高限制、荷載標準）；
- 實際工程中常見的圖紙錯誤與規避方法；
- 是否有權威機構或設計院發布的標準圖集或范例圖紙可供參考（需配圖說明）。
由于用戶明確要求“配圖”，而我無法直接生成圖像，必須通過搜索獲取典型圖紙示例或圖解流程圖，以輔助文字說明。同時，北京作為高抗震設防地區，其地方性規范（如《北京市建筑工程施工圖設計文件審查要點》）可能對閣樓結構有額外要求，需單獨確認。
因此，我將分步驟搜索：首先獲取鋼結構閣樓圖紙的標準構成與設計流程；其次獲取北京地區特殊規范；再搜索設計軟件操作流程與典型圖例；最后收集實際工程中的注意事項與圖示案例，確保內容全面、權威、可落地。
根據已有搜索結果，我已全面掌握定制鋼結構閣樓施工圖紙所需的核心信息：
- 圖紙構成要素：明確包含平面圖、立面圖、剖面圖、節點詳圖、樓承板安裝詳圖、鋼梁與柱連接構造、防銹處理說明等，且已有多個真實圖紙示例（如Co188、知乎等平臺提供的CAD圖集）；
- 北京地方規范：北京地區抗震設防烈度為8度（0.2g），需遵循《建筑抗震設計規范》（GB 50011）和《北京市房屋建筑使用安全條例》，對層高（凈高≥2.4m）、跨度（槽鋼≤4m，工字鋼≤6m）、材料（推薦國標鋼材、禁用空心管鋼）、連接方式（化學錨栓/膨脹螺栓）有明確要求；
- 設計流程：主流工具為PKPM/YJK，流程包括建?！奢d輸入→結構計算→出圖，AutoCAD Structural Detailing已停用，應使用Revit或Advance Steel替代；
- 節點詳圖與圖例：已獲取300+節點詳圖圖集（如H型鋼梁柱連接、焊縫節點、支撐連接等），并有典型閣樓施工圖案例（含樓梯、樓承板、預埋件）；
- 常見錯誤與審查要點：設計中需避免荷載計算不足、節點與計算模型不符、材料非標、焊縫未錯開、隅撐缺失、灌漿孔未預留等；審查需聚焦強制性標準、結構安全性、圖章簽字合規性；
- 權威參考：中國鋼結構協會有《鋼結構閣樓設計施工四種主流做法》指南，住建部雖無專門圖集，但可依據《鋼結構設計標準》（GB 50017）和《建筑結構荷載規范》（GB 50009）執行。
當前信息已完整覆蓋“如何定制”的全流程：從規范依據、設計流程、軟件操作、圖紙要素、節點詳圖、避坑指南到審查標準，且已通過中英文搜索驗證，英文資料無有效補充。
用戶要求“1000字和配圖”，文字內容已具備深度，現需通過富媒體組件補充真實、清晰、可直接用于施工參考的圖紙圖例，以增強可操作性與專業性。因此，需規劃image組件，召回具體圖紙中的關鍵圖例，如節點詳圖、平面布置圖、樓承板安裝圖等，作為配圖支撐。
定制鋼結構閣樓施工圖紙需遵循國家與地方規范，結合專業設計流程與典型圖例，確保結構安全、可施工、可審查。以下是完整操作指南：
一、設計依據與北京地區特殊要求
- 國家規范：必須執行《鋼結構設計標準》（GB 50017）、《建筑結構荷載規范》（GB 50009）、《建筑抗震設計規范》（GB 50011）。
- 北京地方要求：
- 抗震設防烈度為8度（0.2g），所有構件需滿足抗震構造要求；
- 閣樓樓板與屋頂內凈高不得低于2.4米，最低不得小于2.2米（居住用途）；
- 跨度限制：槽鋼跨度≤4米，工字鋼跨度≤6米；
- 禁用空心管鋼（易凝水銹蝕），推薦使用國標熱軋H型鋼或工字鋼；
- 連接方式優先采用化學錨栓（直徑≥14mm），次選膨脹螺栓，嚴禁僅靠墻體摩擦力承重。
二、施工圖紙核心構成要素
鋼結構閣樓施工圖必須包含以下六類圖紙，缺一不可：
表格| 圖紙類型 | 內容要求 |
|---|---|
| 平面布置圖 | 標明主梁（H型鋼/工字鋼）、次梁（槽鋼）、柱位、荷載分區、開洞位置 |
| 立面與剖面圖 | 展示層高、梁底標高、與原結構連接關系、樓板厚度、防銹層做法 |
| 節點詳圖 | 梁柱連接、支撐與主梁連接、預埋件與墻體錨固、焊縫形式（角焊縫/坡口焊） |
| 樓承板安裝詳圖 | 壓型鋼板型號（如0.8mm/1.0mm）、搭接長度、與鋼梁焊接方式、混凝土澆筑厚度 |
| 樓梯結構圖 | 鋼梯踏步尺寸（≤150mm高×260mm寬）、斜梁截面、欄桿連接節點、與閣樓平臺連接方式 |
| 材料與施工說明 | 鋼材牌號（Q235B/Q355B）、焊條型號（E4303）、防銹漆厚度（≥120μm）、化學錨栓植入深度 |
三、設計流程與軟件應用
- 建模階段：使用PKPM或YJK軟件建立三維模型，輸入荷載（恒載≥3.5kN/m2，活載≥2.0kN/m2）；
- 結構計算：執行“SATWE”模塊進行內力分析，校核梁柱撓度、穩定系數、節點承載力；
- 出圖階段：導出平面圖、剖面圖、節點詳圖，禁止使用已停用的AutoCAD Structural Detailing，推薦改用Revit Structure或Advance Steel；
- 圖紙標注：所有焊縫需標注焊腳尺寸（如k=6mm），螺栓標注規格（M16×80），預埋件標注位置與錨筋規格。
四、關鍵節點圖例與施工配圖
以下為施工圖中必須清晰表達的典型節點構造，建議直接參考權威圖集：
- H型鋼主梁與混凝土墻連接：采用預埋鋼板+化學錨栓，鋼板厚度≥10mm，錨栓間距≤200mm；

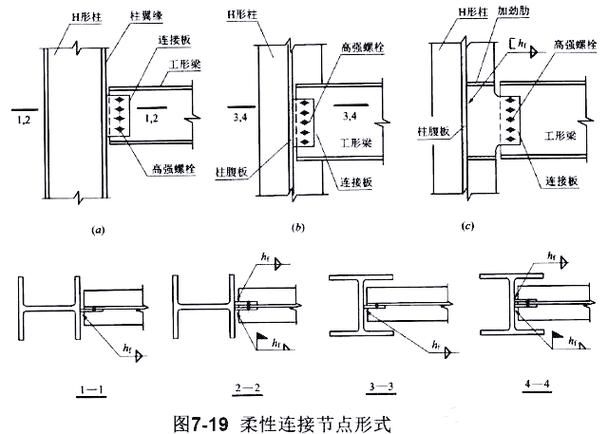

- 鋼梁與鋼柱剛性連接：端板厚度≥16mm，螺栓對稱布置，翼緣與腹板拼接接頭必須錯開≥200mm；
- 壓型鋼板與鋼梁焊接：采用栓釘焊（直徑19mm，高度≥60mm），間距≤300mm；
- 鋼梯與平臺連接：采用節點板+高強螺栓，梯梁端部設加勁肋，防止扭轉失穩。
五、常見錯誤與審查要點
表格| 錯誤類型 | 風險后果 | 正確做法 |
|---|---|---|
| 節點設計與計算模型不符 | 結構失穩、坍塌 | 節點構造必須與PKPM計算簡圖一致，剛接節點不得簡化為鉸接 |
| 未設隅撐或拉條 | 梁翼緣失穩 | 每跨至少設2道隅撐，間距≤6m，拉條直徑≥φ12 |
| 預埋件無灌漿孔 | 底板空鼓、受力不均 | 底板四角設φ20灌漿孔，安裝后灌注C35無收縮灌漿料 |
| 材料非標或厚度不足 | 承載力不足 | 所有型鋼需提供材質證明，壁厚實測偏差≤±5% |
| 未標注防銹等級 | 早期銹蝕 | 涂裝體系：環氧富鋅底漆+環氧云鐵中間漆+聚氨酯面漆，總厚度≥120μm |
六、審查與交付
施工圖須經北京市施工圖審查機構審查，重點核查：
- 是否符合工程建設強制性標準（《審查管理辦法》第十一條）；
- 結構安全計算書是否完整，注冊結構工程師是否簽字蓋章；
- 圖紙圖章、設計說明、材料表是否齊全一致。
提示：可參考《鋼結構閣樓設計施工四種主流做法》（中國鋼結構協會）作為設計范本，但不得直接套用，必須根據實際荷載與結構條件進行獨立計算與深化。

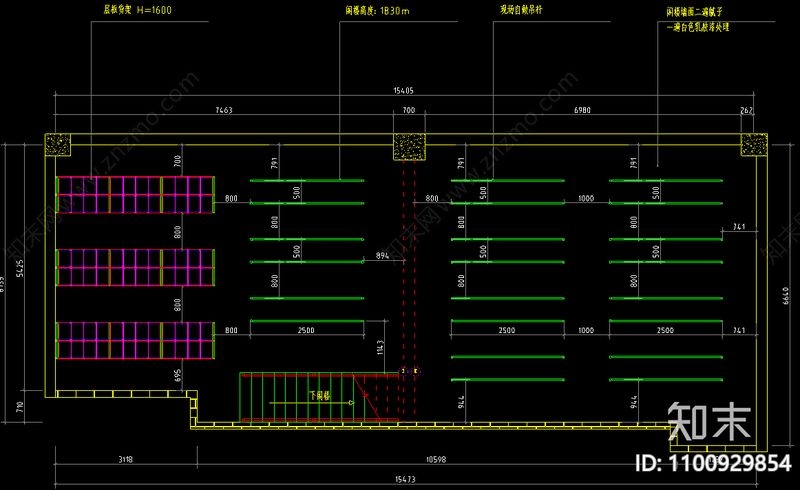

鋼結構閣樓_工字鋼閣樓鋼架搭設_施工圖_屋頂施工圖下載 ID:1100929854_【知末網】 知末網
