如何判斷鋼結構是否銹蝕？——系統化判斷方法與實證圖解
鋼結構銹蝕是影響建筑安全與服役壽命的核心問題，其判斷需結合視覺識別、標準分級、儀器檢測與環境分析四重維度。以下為基于中國國家標準（GB/T 8923）與工程實踐的完整判斷體系。

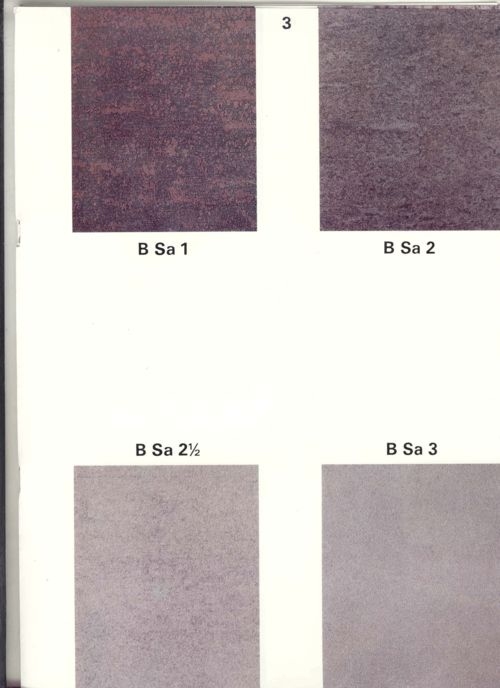

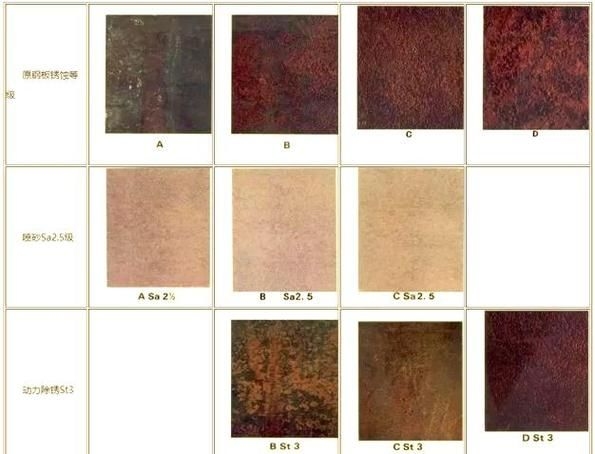

一、銹蝕等級判定：依據GB/T 8923-88標準

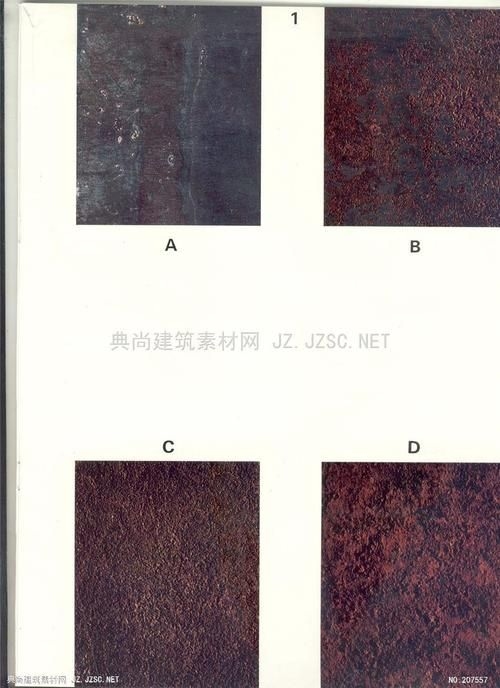

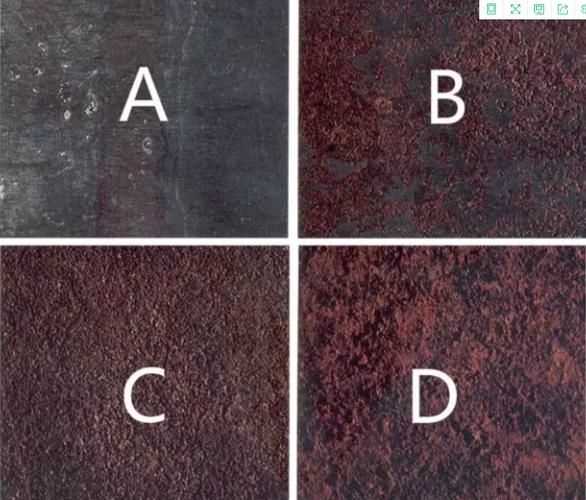

中國國家標準《涂裝前鋼材表面銹蝕等級和除銹等級》（GB/T 8923-88）將鋼材表面銹蝕狀態劃分為四個等級，為目視評估提供權威依據：
表格| 銹蝕等級 | 形態特征 | 典型表現 |
|---|---|---|
| A級 | 全面覆蓋氧化皮，幾乎無鐵銹 | 表面呈藍灰色氧化膜，無明顯銹斑，腐蝕尚未啟動 |
| B級 | 氧化皮部分剝落，已出現輕微銹蝕 | 局部可見紅褐色銹點，氧化皮松動但未大面積脫落 |
| C級 | 氧化皮因銹蝕大面積剝落，伴有少量點蝕 | 表面銹層疏松，可刮除，出現針孔狀點蝕坑（直徑<2mm） |
| D級 | 氧化皮完全剝離，普遍發生點蝕 | 表面裸露金屬，點蝕密集，局部形成銹坑（>2mm），承載力顯著下降 |
注：該分級適用于未涂裝或涂層失效后的裸露鋼材表面評估，是防腐施工前的必檢項。
二、核心檢測技術與工具應用
表格| 檢測方法 | 原理 | 適用場景 | 優勢 |
|---|---|---|---|
| 目視與放大鏡檢查 | 人眼觀察銹斑形態、分布、顏色 | 初步篩查、日常巡檢 | 成本低、效率高，可快速識別C/D級銹蝕 |

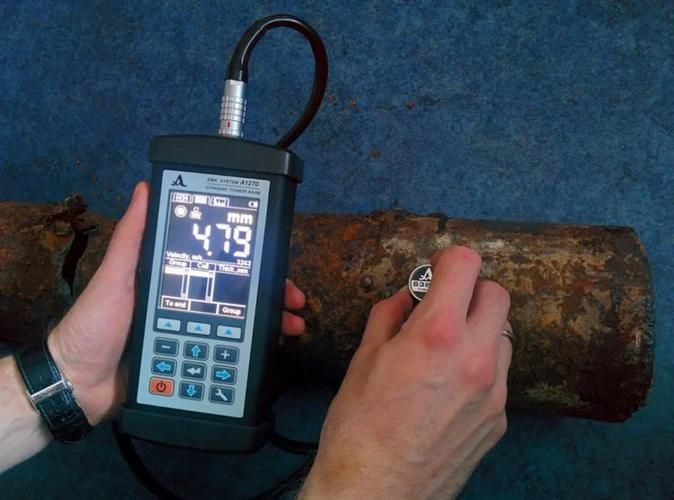

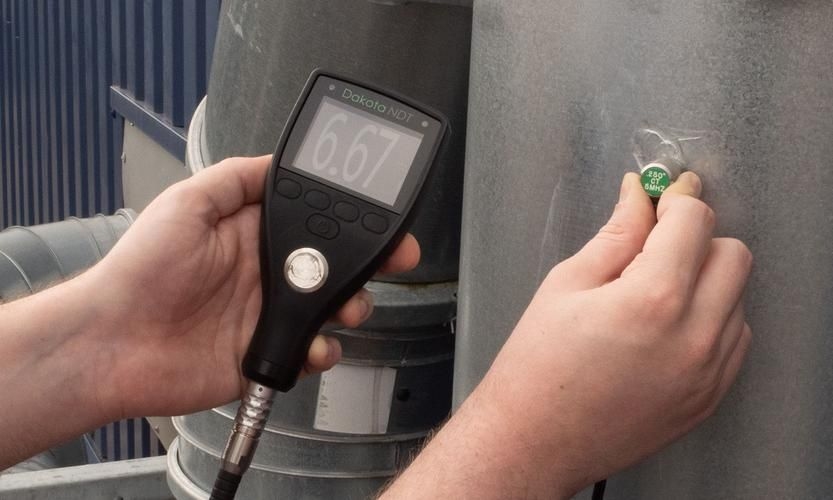

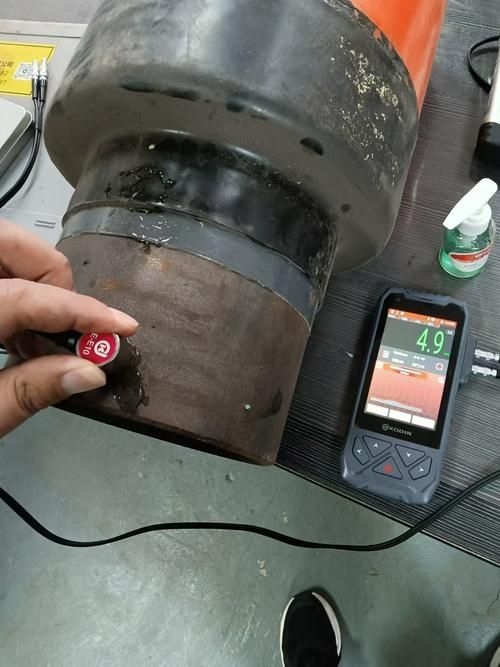

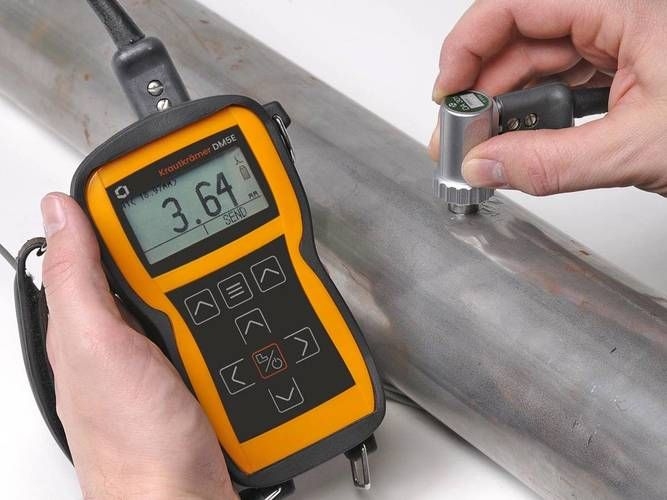

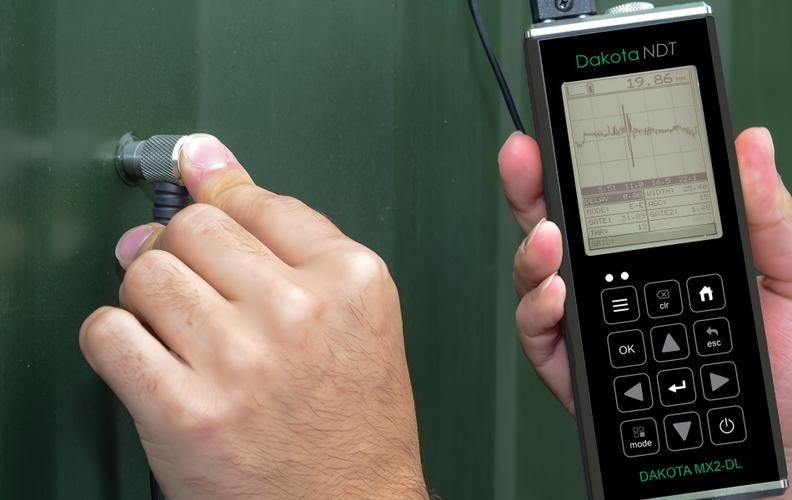

| 超聲波測厚儀 | 測量超聲波在鋼材中傳播時間，計算剩余厚度 | 精準量化腐蝕減薄量（如梁柱、管道） | 可非接觸測量，精度達±0.01mm，支持?jǐn)?shù)據記錄 |
| 磁粉檢測（MT） | 施加磁場，鐵磁性材料表面缺陷處吸附磁粉顯形 | 檢測表面裂紋、銹蝕誘發的微裂紋 | 對鐵磁材料敏感，缺陷可視化強 |
| 工業內窺鏡 | 通過柔性探頭進入密閉空間（如箱梁、節點內部） | 檢測隱蔽部位銹蝕、積水、焊縫腐蝕 | 實現“無拆解”內部探查 |
| AI圖像識別系統 | 基于深度學習分析無人機/手持相機拍攝圖像，自動標注銹蝕區域 | 大型橋梁、廠房群巡檢 | 可量化銹蝕面積占比，生成風險熱力圖 |
三、典型銹蝕形態與工程案例圖示
- 點蝕（Pitting Corrosion）：局部深坑，常由氯離子或鹽霧引發，隱蔽性強，易導致應力集中斷裂。

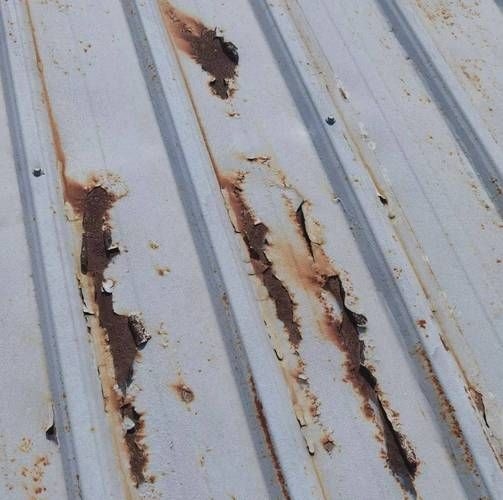

- 片狀剝落（Flaking）：銹層呈鱗片狀翹起，多見于涂層失效后，表明電化學腐蝕已深入基體。
- 銹坑（Rust Cavities）：直徑>5mm的深度腐蝕孔洞，常伴隨結構減薄，屬重度腐蝕（D級）。
- 焊縫銹蝕：焊接熱影響區組織不均，易成陰極區，加速腐蝕，常表現為“焊道周圍銹環”。
