球形網架安裝作為大跨度空間結構施工的核心環節，其技術難點集中于精度控制、應力協調與高空作業安全三大維度，需在設計、制造、運輸、拼裝、焊接、測量與卸載全流程中實現毫米級協同。

一、節點精度控制：毫米級誤差累積的致命風險

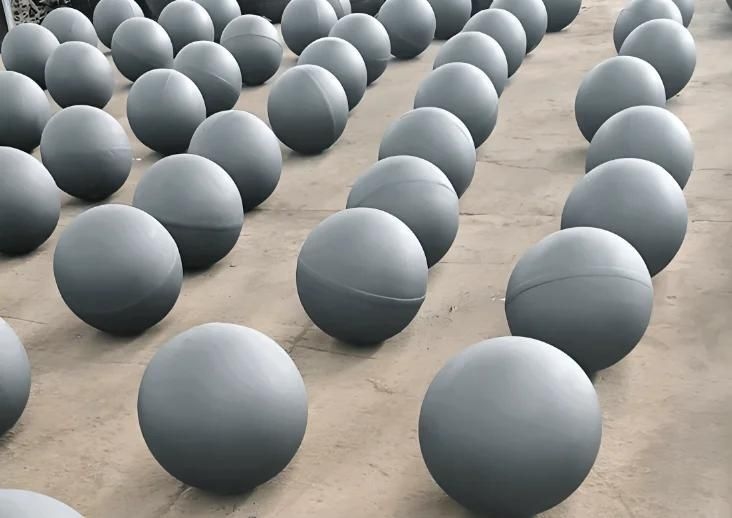

焊接球節點是球形網架的力學樞紐，其安裝精度直接決定結構整體受力性能。規范要求焊接球偏心偏差≤1.5mm、桿件軸線錯位≤2mm、節點坐標偏差≤L/1500（L為跨度）。在高空散裝法中，每拼裝一單元即需全站儀三維坐標復測，誤差若未及時糾偏，將呈指數級累積。例如某72m×48m網架工程中，未控制累計誤差導致最終節點偏移超限18mm，被迫返工。

關鍵控制點：

• 每安裝3–5個單元必須進行全斷面復檢；
• 支座軸線與標高必須由激光全站儀精確定位，誤差需控制在±1mm內；
• 桿件與球心必須嚴格匯交于一點，嚴禁強行裝配產生附加應力。

二、焊接變形與應力釋放：熱力耦合的隱形殺手

焊接過程中的熱輸入引發局部膨脹與收縮，易導致球體變形、桿件扭曲。尤其在薄壁構件（板厚≤10mm）中，焊接殘余應力可誘發整體失穩。

工藝對策：

• 采用180°對稱焊接法，由四名焊工同步輻射施焊，平衡熱應力；
• 焊接順序遵循“先下弦后上弦、先中心后邊緣”，避免局部拘束；
• 球管焊縫采用斜鋸齒形運條，防止咬肉與未熔合，焊后需進行100%超聲波探傷（UT）。

焊接參數需根據球體壁厚動態調整：壁厚>16mm時，宜采用埋弧自動焊打底+填充，避免燒穿。

三、整體吊裝與卸載：結構形態的動態重構

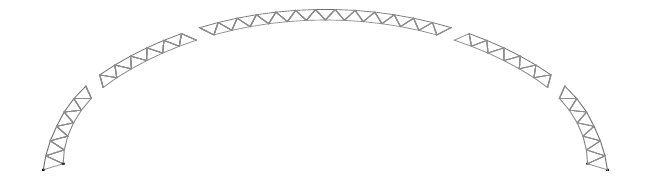

大跨度網架（如跨度>60m）常采用起步架整體吊裝+高空散裝組合工藝。吊裝時需確保多機同步，吊速差異>5%即可能引發網架扭轉、焊縫開裂。

卸載階段尤為關鍵：

• 臨時支撐需分階段、對稱、同步卸載，每步卸載量≤總荷載的1/10；
• 卸載過程中實時監測撓度變化，采用螺旋千斤頂動態補償，確保最終撓度≤L/2500；
• 合攏段應預留可調節點，選擇溫差最小時段（如凌晨）進行最終焊接。

四、測量與監控：數字化施工的基石

傳統鋼尺測量已無法滿足現代網架精度需求，必須依賴全站儀三維掃描+BIM模型比對。施工中需建立“安裝—測量—糾偏”閉環系統：

• 每日施工前校準儀器；
• 每完成一跨即生成點云數據，與設計模型偏差超±3mm即觸發預警；
• 支承點標高誤差需通過可調鋼管支座動態補償，實現“零誤差”起拱。

五、典型工程實證：江門中微子探測器的極限挑戰

中國江門地下中微子實驗（JUNO）所用的40.1米不銹鋼焊接球殼，是全球最大球形網架結構。其安裝難點在于：

• 球殼由12000余塊不銹鋼板拼焊，焊縫總長超100km；
• 球體需在地下700米密閉空間內完成，溫濕度波動控制精度達±0.5℃；
• 采用激光跟蹤儀實時監測球體變形，最終球度誤差<0.3mm，遠超國際標準。
