是的，鋼結構廠房有完整且系統的設計圖，且在現代工業建筑中廣泛應用。一套完整的鋼結構廠房設計圖不僅是施工的依據，更是確保結構安全、功能合理、建造高效的關鍵。以下是關于鋼結構廠房設計圖的詳細解析：

一、鋼結構廠房設計圖的核心組成

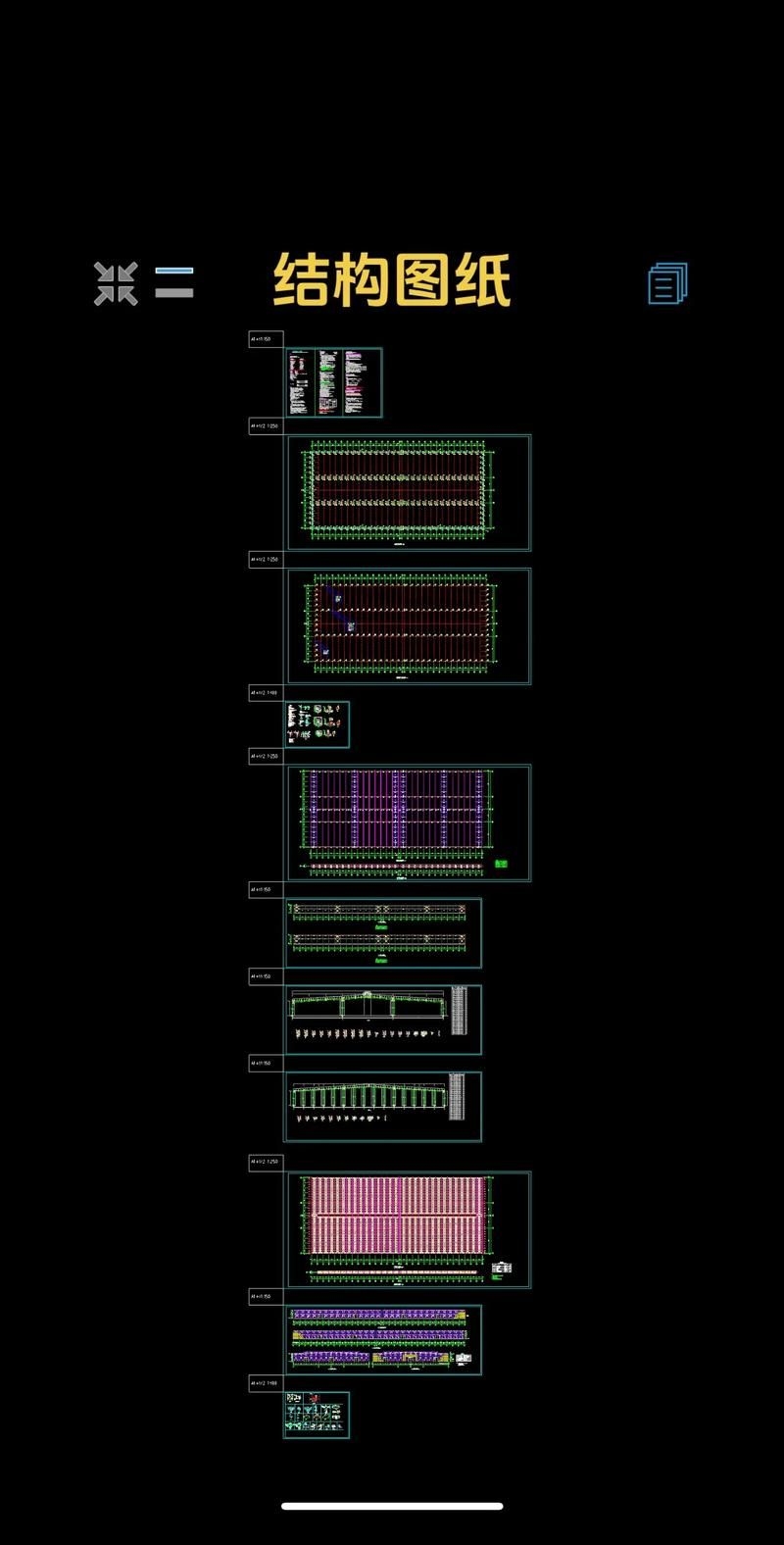

一套標準的鋼結構廠房設計圖通常包含以下內容，構成完整的圖紙體系：

1. 圖紙目錄：列出所有圖紙的編號、名稱及頁碼，便于查閱與管理。
2. 設計總說明：闡述工程概況、設計依據（如荷載標準、抗震等級）、材料選用（如Q345B鋼材）、焊縫等級、防腐防火要求等關鍵技術參數。
3. 地腳螺栓布置圖：明確基礎預埋螺栓的位置、規格與尺寸，是鋼柱安裝的基礎依據。
4. 結構布置圖：

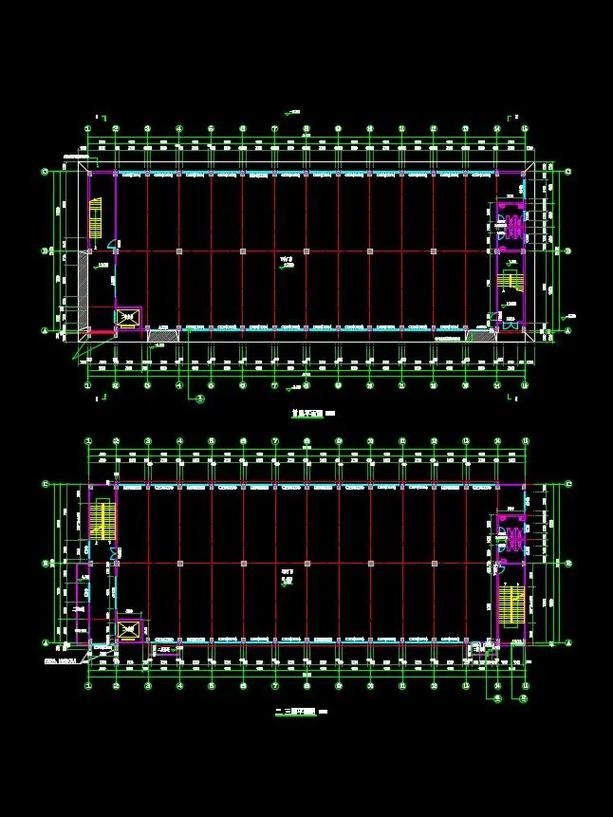

   • 柱網平面圖：標明鋼柱位置、軸線編號、柱距與跨度。

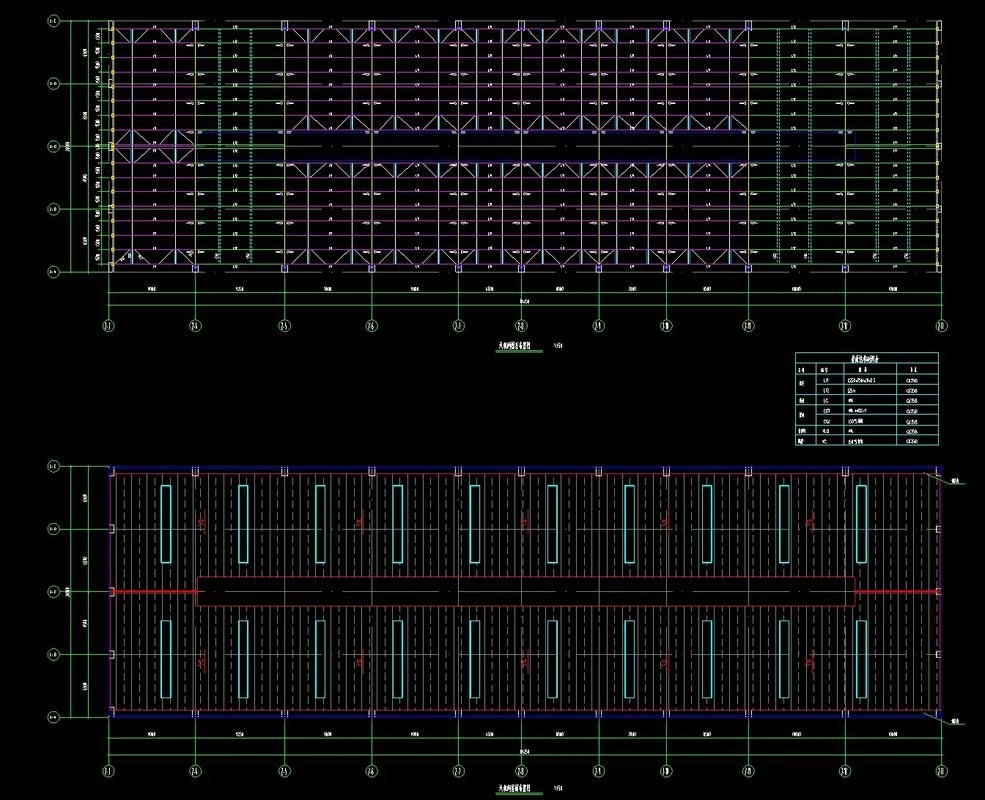

   • 屋面支撐布置圖：展示水平支撐、系桿、隅撐等布置，確保結構整體穩定性。
   • 吊車梁布置圖：針對設有起重設備的廠房，標明吊車梁位置及牛腿節點。

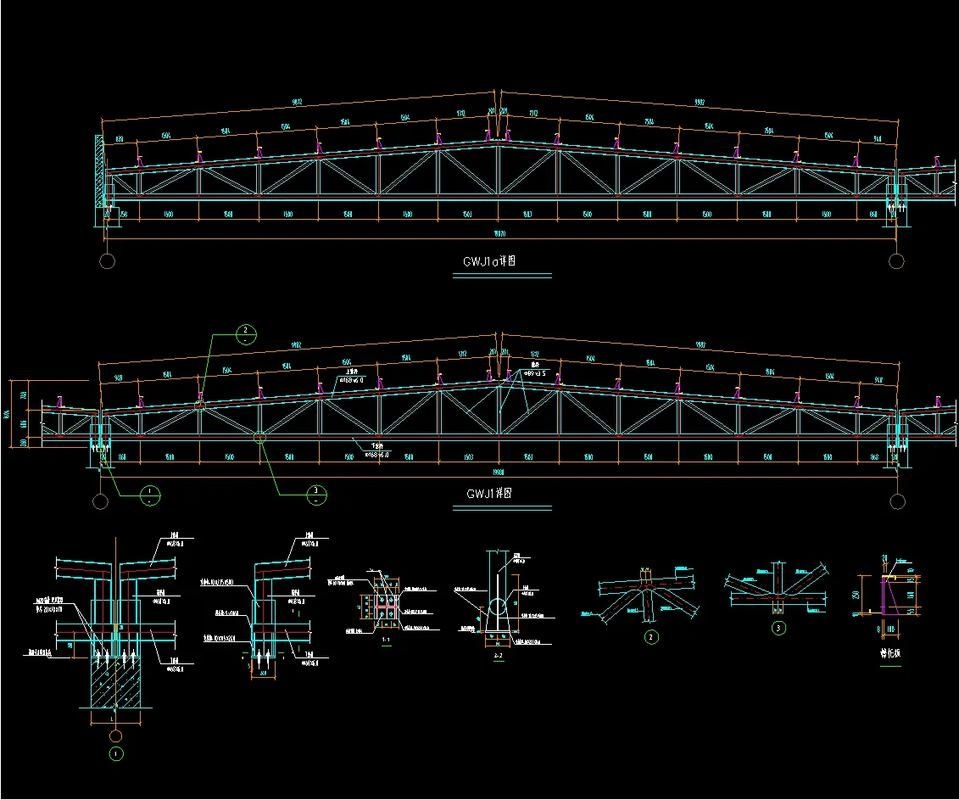

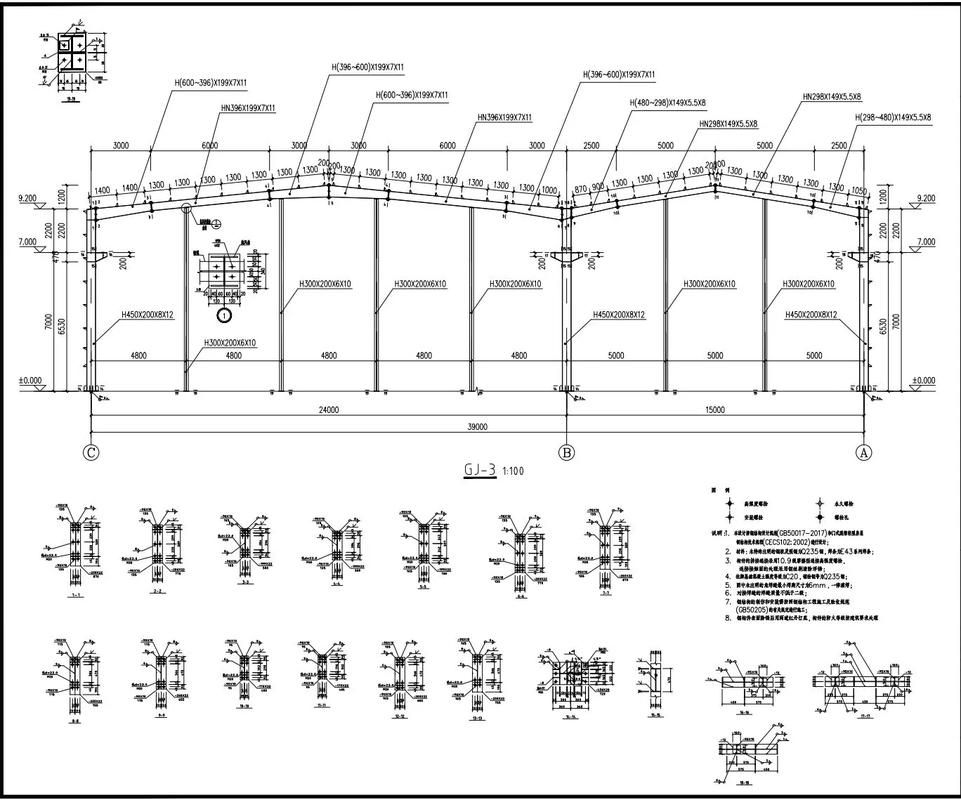

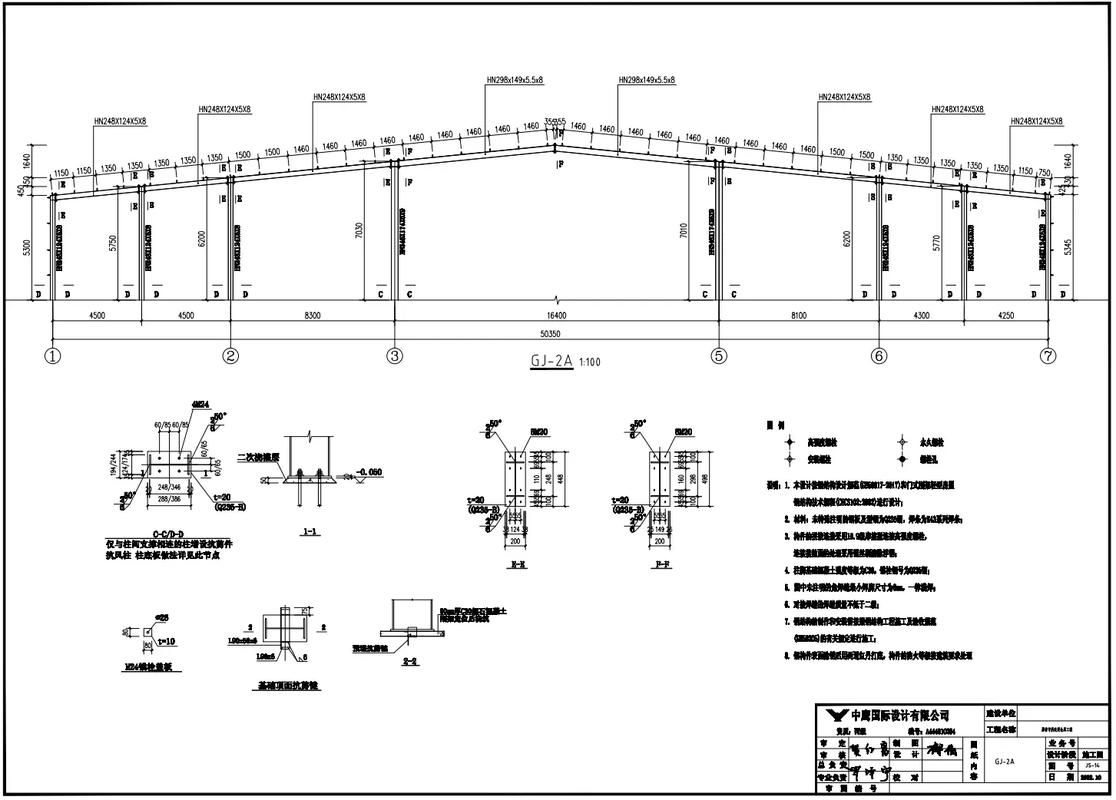

5. 構件詳圖：包括鋼梁、鋼柱、支撐等單個構件的幾何尺寸、截面類型、連接方式等詳細信息。

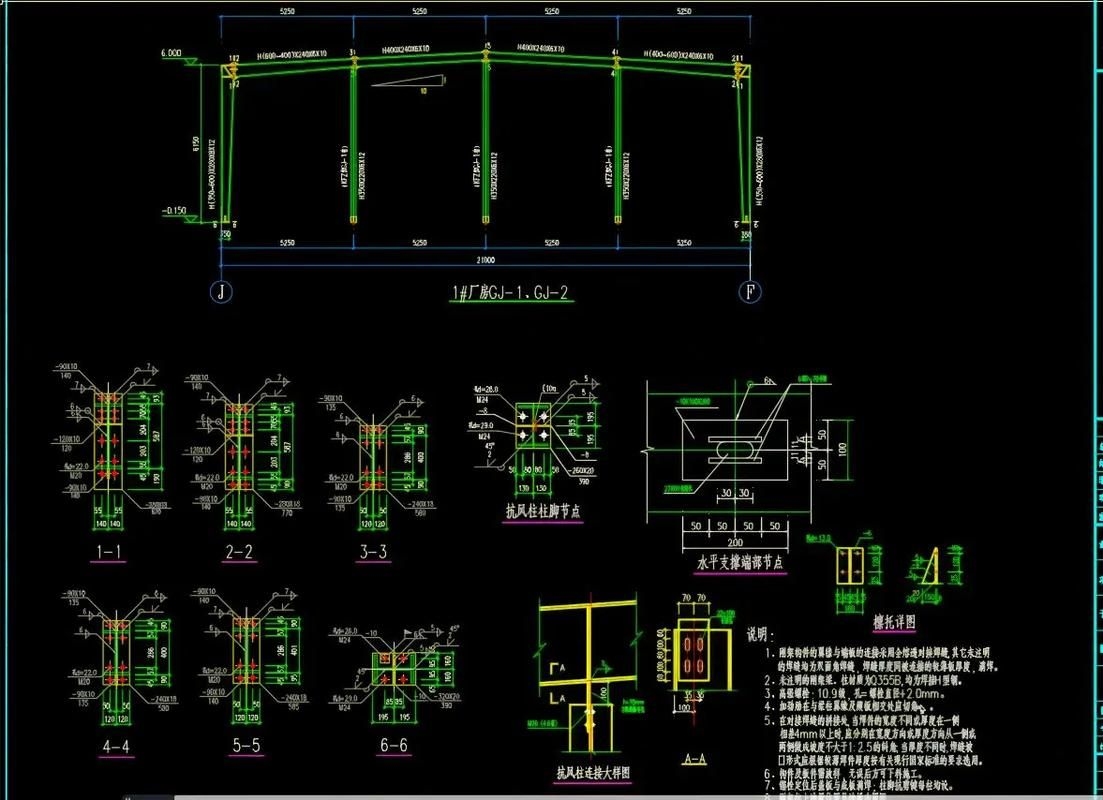

6. 節點詳圖：如梁柱連接、柱腳連接（鉸接或剛接）、屋脊節點等關鍵部位的放大圖，確保施工精度。
7. 圍護系統圖：包括屋面檁條、墻面檁條、拉條、壓型鋼板或夾芯板的布置與連接細節。

二、設計圖的深度與作用

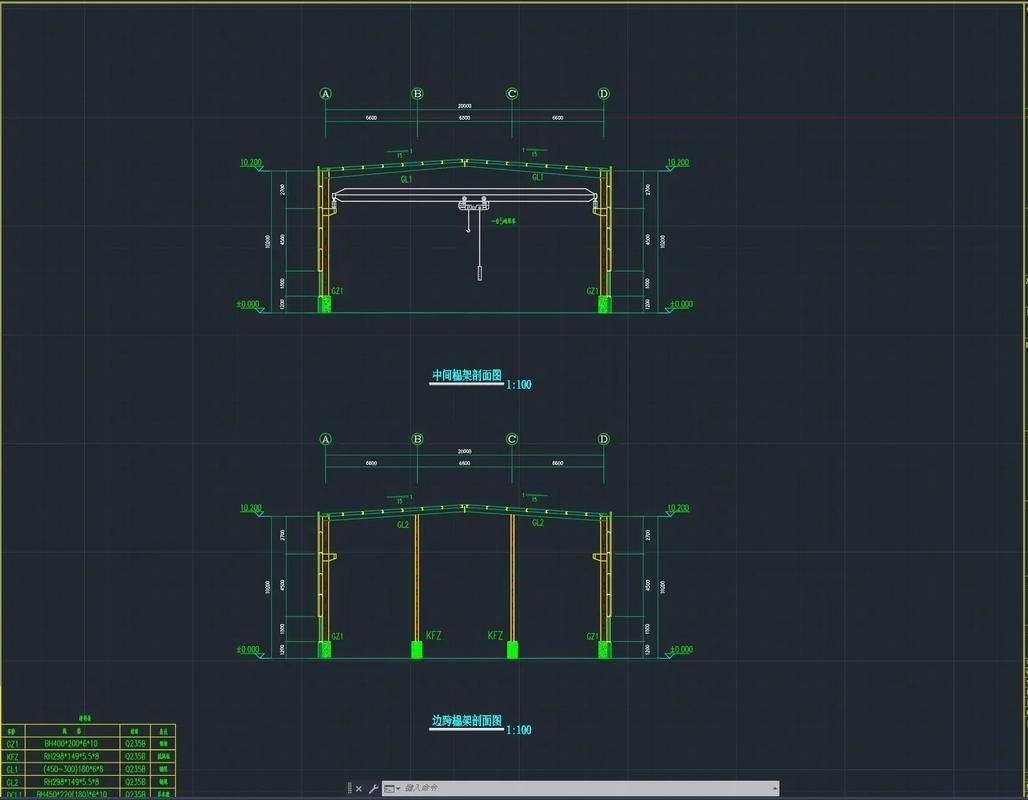

鋼結構設計圖是深化設計（施工詳圖）的基礎，需滿足編制加工圖的要求。其深度應能清晰表達結構體系、荷載傳遞路徑、主要構造和控制尺寸，以便于審查與后續深化。例如，在復雜平面或高低跨廠房中，還需繪制縱、橫立面圖以表達結構輪廓與標高變化。

三、設計圖的實際應用價值

• 提高施工效率：模塊化設計使構件可在工廠預制，現場拼裝，大幅縮短工期。
• 保障結構安全：通過精確的節點設計與支撐布置，有效抵抗風荷載、地震力等水平作用。
• 支持個性化外觀：設計圖不僅關注結構，也支持現代美學表達，可結合企業形象進行立面造型設計。
