架是一種重要的工程結構，它由一系列垂直和水平桿件組成，通過節點連接形成穩定的框架，以下是桁架各部位名稱的圖解：，1. 上弦（Upper chord）：桁架的主要承重部分，通常由較粗的桿件構成。，2. 下弦（Lower chord）：與上弦相對應，位于桁架底部，承受來自上部結構的荷載。，3. 腹桿（Web）：連接上弦和下弦的豎直桿件，起到傳遞荷載的作用。，4. 支撐（Pillar）：用于固定桁架的底部，提供穩定性。，5. 拉桿（Tie bar）：連接相鄰兩腹桿，有助于提高整體剛度和穩定性。，6. 剪力鍵（Shear key）：在桁架中起連接作用，防止桿件發生剪切破壞。，7. 斜桿（Diagonal）：與主桿垂直，用于增加桁架的穩定性和承載能力。，8. 節點（Node）：桁架各桿件的連接點，包括鉸接、剛接和半剛接三種類型。，9. 支座（Bearing）：固定桁架底部的裝置，確保其穩定。，這些部件共同構成了桁架的基本結構，使其能夠

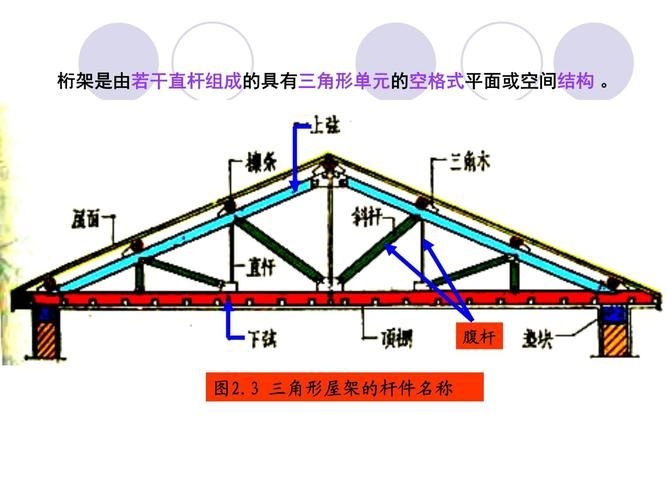

桁架各部位名稱圖解如下：

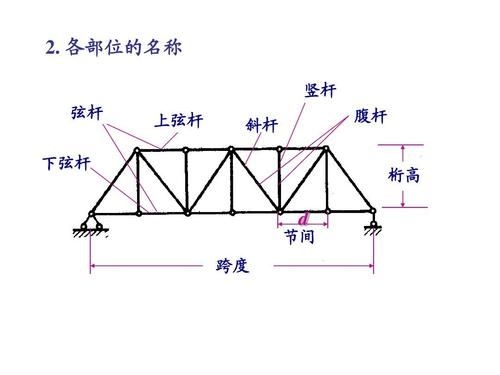

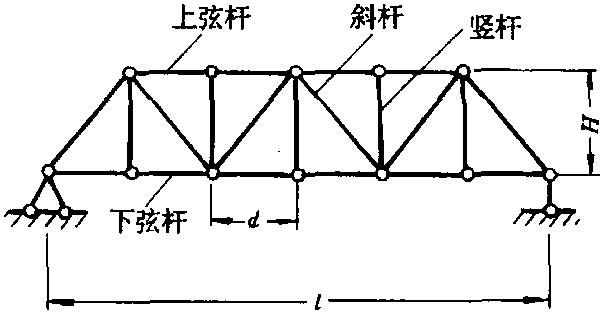

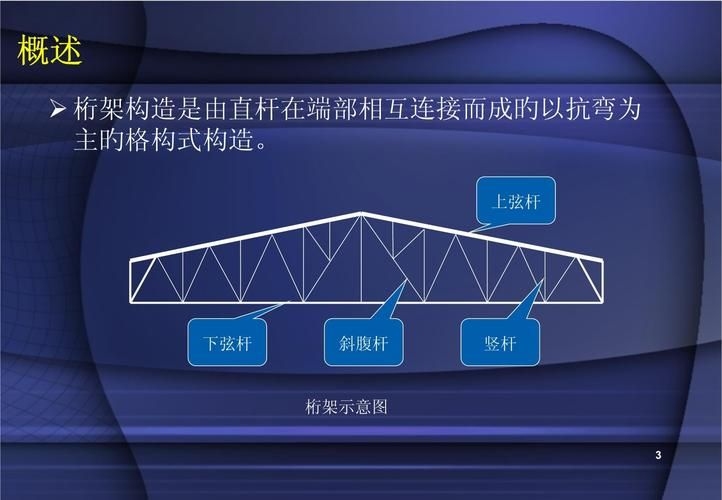

1.弦桿（Chords）

• 上弦桿（Top Chord/Rafter）：位于桁架頂部，支撐屋頂重量并傳遞至墻壁。
• 下弦桿（Bottom Chord/Tie Beam）：位于桁架底部，連接兩端墻壁并支撐天花板或樓板。

2.腹桿（Webs）

• 豎桿（Vertical Web）：垂直桿件，傳遞上弦壓力至下弦。
• 斜桿（Diagonal Web）：傾斜桿件，增強結構穩定性。

3.節點（Joints/Nodes）

• 桿件交匯處，通常用金屬釘板加固。

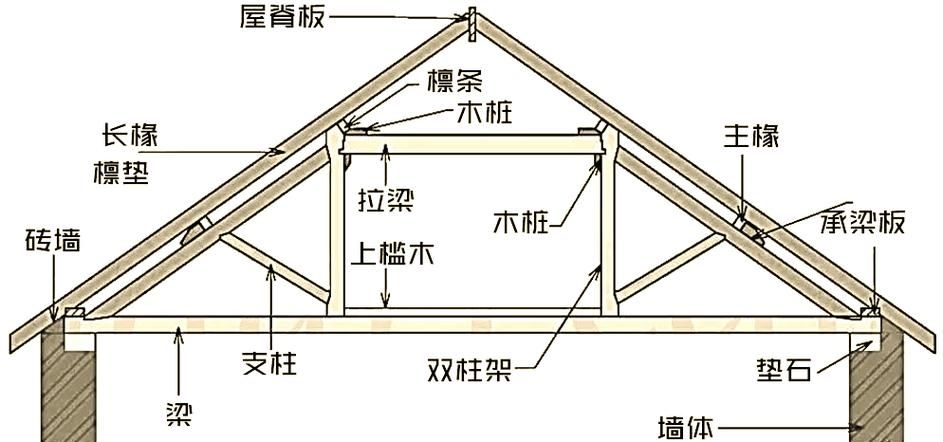

4.其他關鍵部位

• 頂峰（Apex/Peak）：桁架最高點，上弦桿交匯處。
• 山墊（Heel）：上弦桿與墻板接觸點，承受較大壓力。
• 墻板（Wall Plate/Bearing）：安裝在墻頂，支撐桁架并分散荷載。
• 屋簷（Overhang/Plumb Cut）：桁架伸出墻體的部分，幫助排水。
