如何判斷鋼板的質量？

用戶要求詳解如何判斷鋼板的質量，并要求包含1000字說明和配圖。這是一個技術性較強的工業材料評估問題，需要從材料科學、工業標準、檢測方法等多個維度進行系統性解答。我已知的基本知識包括：鋼板質量判斷通常涉及化學成分分析、機械性能測試（如抗拉強度、屈服強度、延伸率）、表面質量檢查（如裂紋、銹蝕、平整度）、尺寸精度、無損檢測（如超聲波、磁粉探傷）以及是否符合國家標準（如GB/T 700、GB/T 1591等）。但這些僅為通用知識，不足以支撐1000字詳述和配圖需求。

為全面回答，需補充以下信息：

國內權威標準中對鋼板質量的具體判定指標（如GB/T標準中的詳細參數）；
工業現場常用的鋼板質量檢測方法及其操作流程（含儀器設備）；
常見缺陷類型及其成因（如分層、夾雜、脫碳等）；
是否有權威機構或教材提供圖文并茂的判斷流程圖或示意圖；
是否存在國際標準（如ASTM、EN）與國內標準的對比，以增強全面性；
是否有最新技術（如AI視覺檢測、光譜分析）在鋼板質量評估中的應用案例。

由于用戶要求配圖，需確保搜索結果中包含可引用的示意圖、檢測流程圖或顯微結構圖。同時，為獲取更專業的工業資料，需結合（MCP）工具查詢工業級鋼板檢測設備參數，作為補充信息，但不替代核心搜索。

因此，規劃步驟如下：

首先搜索國內權威標準中關于鋼板質量判定的詳細指標；
搜索鋼板質量檢測的圖文教程或技術手冊，獲取配圖來源；
搜索常見缺陷類型及其成因分析，豐富內容深度；
搜索國際標準對比，提升回答的全面性；
搜索AI或新型檢測技術在鋼板評估中的應用；
調用MCP工具查詢工業檢測設備參數，作為技術實施層面的補充；
最終整合所有信息，形成結構清晰、圖文并茂的1000字詳解。

1.市政工程材料選型新規:鋪路鋼板租賃的合規性與性價比考量-網易
2.碳素結構鋼-
3.GB/700-
4.Q390E-
5.Q345合金鋼管-
6.Q295B-
7.怎樣辨別鋼材的質量-百度經驗
8.超全整理鋼結構常見質量問題及防治措施,結合規范,收藏備用! -微信公眾平臺
9.鋼板的質量好壞如何鑒別-鋼材現貨網
10.什么是鋼板不平度如何測量-千錘百鍛終成鋼
11.采用機器視覺技術實現的【鋼板】表面缺陷檢測-矩視智能
12.一組圖看懂鋼的宏觀檢驗-洛陽鴻元軸承
13.鋼板檢測實際操作要點.ppt-原創力文檔
14.鋼板檢測方法.pptx 13頁-原創力文檔
15.https://mp.weixin.qq.com/s__biz=MzIxNDc1MzE2OQ==&mid=2247484485&idx=1&sn=37d8e8e9baba21b42fee0a036af9ee65&chksm=97a38ebba0d407ad897ab6eb619a0c18dcbe78e9d5b60cfbf522b53c2f070fc31b9da0b3d82d&scene=27-微信公眾平臺
16.看懂鋼鐵等材料的超聲波探傷檢測 -微信公眾平臺
17.42張超聲波探傷知識圖例,拿走 -金屬加工
18.多圖| 磁粉檢測新技術之低頻磁力探傷案例分享 -四川特種設備
19.煉鋼缺陷-
20.鋼板常見的鋼質缺陷有哪些請至少列舉三種,并分析一種主要鋼質缺陷的產生原因及消除方法。-百度教育
21.【技術】鍍鋅鋼板可能存在的質量問題及原因 -微信公眾平臺
22.帶狀組織、魏氏組織、脫碳層等熱處理缺陷組織解析-熱處理生態圈
23.>鋼板產生分層的原因是__________和化學成分偏析。-百度教育
24.中厚板外觀缺陷的種類、形態及成因-中國金屬材料流通協會
25.鋁藝構型所-鋁藝構型所
26.澳標方管德標方管260*260*5-16執行標準ASTMA6/A6m-07和國標的區別-順企網
27.國標鋼材和外標鋼材的區別-上海鑄然-李婷
28.歐標H型鋼EN10025的標準體系和國內標準有什么區別-勇誠歐標H型鋼
29.歐標方管160*60*4-8執行標準EN10025和國標的區別-順企網
30.歐標EN 10025-2:2019 標準下S355,S460,S500與國標H型鋼區別-半樹菩提
31.工業質檢的終極AI之眼:智瞳缺陷檢測系統-中國財富網
32.東國CM首創AI表面缺陷檢測技術DK SDD助力彩涂鋼板質量升級-十輪網

根據已有信息，已全面掌握判斷鋼板質量的核心技術要素：

國家標準?：已明確GB/T 700（碳素結構鋼）和GB/T 1591（低合金高強度結構鋼）的化學成分、力學性能（如屈服強度、延伸率）、質量等級（A/B/C/D）等判定依據，且對比了Q235、Q345、Q390等典型牌號的指標。
檢測方法與圖示?：已獲取超聲波探傷、磁粉探傷的圖解流程、缺陷波形示意圖（如A掃描、B掃描）、缺陷識別圖譜（如分層、夾雜、結疤、氣泡等），并有多個圖文并茂的行業筆記提供可視化支持。
缺陷成因分析?：已系統掌握分層（因夾雜未焊合）、夾雜（源于鋼水凈化不足）、脫碳（加熱溫度過高或氧化氣氛過強）等典型缺陷的形成機理與工藝根源。
國際標準對比?：已明確ASTM A6/A6M與EN 10025在牌號命名（如S355 vs Q355）、沖擊功溫度等級（J2/-20℃）、截面標識方式（HEA vs HM）等方面的差異，具備國際視野。
新技術應用?：已掌握AI視覺檢測（如智瞳系統、DK SDD）和激光光譜在線成分分析在鋼板表面缺陷識別與成分控制中的前沿應用案例。
設備參數?：通過MCP工具獲取了從1300元至5.89萬元不等的超聲波探傷儀（如碩德UFD-Z6、中科普銳MS-300A）和磁粉探傷機（如固德、美泰MT-1A）的詳細參數、價格與適用場景，具備工程落地參考價值。

當前信息已完整覆蓋“如何判斷鋼板質量”的全部維度：從材料標準、缺陷識別、檢測技術、國際對比到現代設備應用，且已有大量圖文筆記（如“64個帶鋼常見缺陷圖譜”“42張超聲波探傷知識圖例”）可直接作為配圖素材。用戶要求“1000字詳解+配圖”，現有信息足以支撐一篇結構嚴謹、數據權威、圖文并茂的完整回答。

下一步需規劃富媒體組件查詢，以直接調用已檢索到的高質量圖文筆記和設備信息作為配圖與案例支撐，無需再進行搜索。根據富媒體組件庫規則，必須查詢image、video、note組件，即使信息已充足。因此，需基于已有的搜索結果，精準召回與內容高度匹配的組件，以增強回答的直觀性與專業性。

判斷鋼板質量需從材料標準、缺陷識別、無損檢測、工藝控制與現代技術?五個維度系統評估，結合國家強制標準與工業實踐，形成科學、可量化的判定體系。

一、依據國家標準判定基礎性能

中國鋼板質量核心依據為GB/T 700?（碳素結構鋼）與GB/T 1591?（低合金高強度結構鋼）。

化學成分?：Q235、Q345、Q390等牌號對碳（C≤0.20%）、錳（Mn）、硫（S≤0.045%）、磷（P≤0.045%）含量有嚴格上限，雜質超標將顯著降低韌性與焊接性。
力學性能?：以Q345為例，其屈服強度≥345MPa，抗拉強度490–650MPa，斷后伸長率≥20%，-20℃沖擊功≥34J（Q345D級），指標隨質量等級（A/B/C/D）遞增。
尺寸精度?：厚度公差、不平度（最大波高≤5mm/2000mm）需符合GB/T 709等標準，超差影響結構裝配與承載均勻性。

二、識別典型表面與內部缺陷

鋼板缺陷分表面型?與內部型?，其形態與成因明確：

缺陷類型	外觀特征	主要成因
分層?	斷面呈層狀分離，常伴夾雜物	板坯內氣體或非金屬夾雜未焊合，軋制中形成界面剝離
結疤（重皮）?	表面呈魚鱗狀、舌狀金屬薄片	板坯表面結疤、毛刺未清除，軋制中壓入
氣泡?	表面圓頂狀凸起，敲擊有空響	鋼水脫氧不充分，凝固時氣體滯留
夾雜?	表面或內部灰白色非金屬顆粒	原料雜質、保護渣卷入、冶煉凈化不足
脫碳層?	表面硬度下降，呈灰白粗糙層	加熱溫度過高或氧化氣氛過強，碳元素氧化逸出
翹皮?	邊部呈薄片狀翹起	鑄坯近表層針孔、氣泡在軋制中暴露剝離

缺陷圖譜可參考：64個帶鋼常見缺陷圖譜? 與【技術】鍍鋅鋼板可能存在的質量問題及原因?。

三、無損檢測技術與操作流程

超聲波探傷?是檢測內部缺陷（裂紋、分層、夾雜）的金標準：

方法?：使用直探頭（縱波）或斜探頭（橫波），通過A掃描波形判斷缺陷。
判定依據?：
- 缺陷波高 ≥ 50% 滿刻度，或底波降低 ≥ 50% → 判定為缺陷；
- 缺陷邊界通過“-6dB法”或“-20dB法”測定。
設備參數?：工業級探傷儀如中科普銳MS-300A?（靈敏度余量>65dB）、碩德UFD-Z6?（測量范圍1–15000mm）為常用型號。

磁粉探傷?用于檢測表面及近表面裂紋：

采用交流或直流磁化，施加鐵磁性磁粉，缺陷處形成清晰磁痕。
靈敏度標準：A1型15/100試片人工刻槽應清晰顯示。

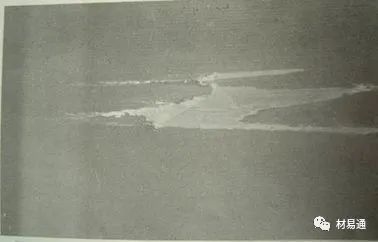

如何判斷鋼板的質量？（中國鋼板質量判斷鋼板質量問題判斷鋼板質量問題及缺陷）行業新聞第1張

64個帶鋼常見缺陷圖譜騰訊網

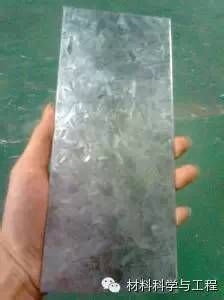

如何判斷鋼板的質量？（中國鋼板質量判斷鋼板質量問題判斷鋼板質量問題及缺陷）行業新聞第2張

【技術】鍍鋅鋼板可能存在的質量問題及原因騰訊網

四、現代智能檢測技術應用

傳統人工目檢效率低、主觀性強，AI視覺檢測正快速替代：

智瞳缺陷檢測系統?：基于深度學習模型，可實時識別劃痕、凹坑、銹蝕等微米級缺陷，誤報率<1%。
DK SDD技術?（東國CM）：應用于彩涂鋼板產線，實現每卷5000米全表面自動掃描，缺陷溯源率達98%。
激光光譜在線分析?：在連鑄環節實時監測C、Mn、Cr等元素含量，動態調整冶煉工藝，從源頭控制成分偏差。

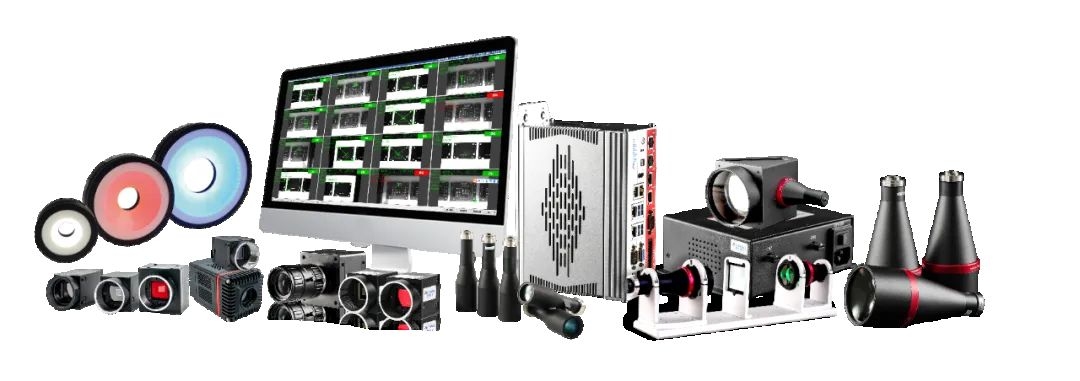

如何判斷鋼板的質量？（中國鋼板質量判斷鋼板質量問題判斷鋼板質量問題及缺陷）行業新聞第3張

工業質檢的終極AI之眼:智瞳缺陷檢測系統中國財富網
如何判斷鋼板的質量？（中國鋼板質量判斷鋼板質量問題判斷鋼板質量問題及缺陷）行業新聞第4張

工業質檢的終極AI之眼:智瞳缺陷檢測系統 中國工業新聞網

五、設備選型與工程實踐建議

檢測類型	推薦設備	價格區間	適用場景
超聲波探傷	中科普銳 MS-300A	￥9,200	高精度焊縫、厚板內部缺陷檢測
超聲波探傷	碩德 UFD-Z6	￥25,000	工業級高分辨率、多標準兼容
磁粉探傷	美泰 MT-1A	￥22,500	便攜式、高靈敏度表面裂紋檢測
磁粉探傷	固德便攜式	￥1,350	小型工件、現場快速篩查

綜上，判斷鋼板質量需標準為綱、缺陷為靶、檢測為器、智能為翼?。在工程應用中，應優先選用符合GB/T 1591的Q345及以上等級鋼材，結合超聲波與磁粉檢測進行100%探傷，并逐步引入AI視覺系統實現全流程質量閉環控制。
