繪制景觀廊架立面圖需遵循專業建筑制圖規范，結合結構邏輯與材料表達，實現功能與美學的統一。以下是系統化繪制流程與關鍵要點：

一、繪制前準備

• 明確視圖方向：根據廊架在場地中的位置，選擇正立面、側立面或剖立面。通常以主入口方向?yàn)檎⒚妫w現主要材質與造型特征。
• 確定比例與圖幅：推薦使用1:50或1:20比例，確保節點細節清晰可讀。圖名標注為“XX廊架正立面圖”，與平面圖命名體系統一。

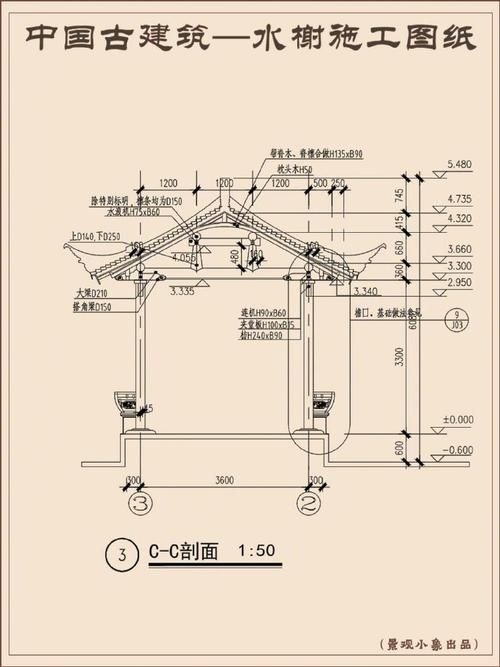

• 基準標高設定：以室內±0.000為基準，標注廊架柱腳、梁底、頂面標高，重要節點如排水坡度、平臺高差需明確標示。

二、核心繪制步驟

1. 輪廓投影
   依據平面圖中廊架柱網間距（如3m）、梁跨度，垂直投影至立面圖。使用細實線勾勒主體輪廓，虛線表達被遮擋的構件（如后方立柱）。

2. 結構節點表達

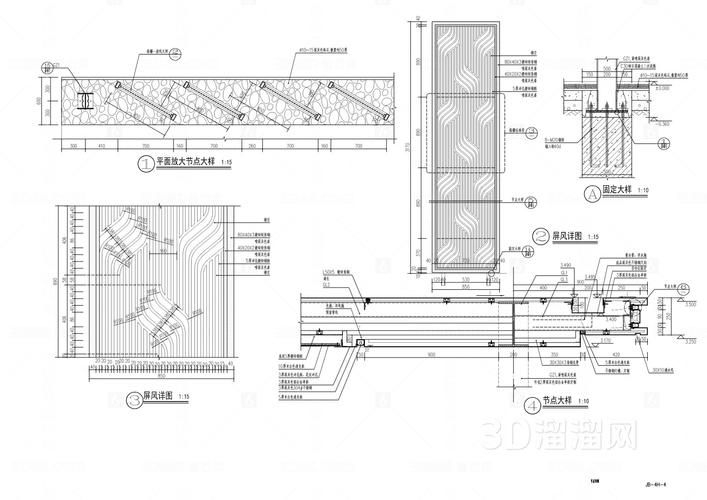

   • 木材與金屬連接：防腐木立柱嵌入鋼套管，采用雙螺栓固定，立面圖中以局部放大圖（1:5或1:10）展示螺栓位置與墊片構造。
   • 鋁板/鋼構節點：香檳色氟碳漆方鋼管立柱（100×100×3mm）與鋁單板頂蓋（2mm厚）通過角碼連接，立面圖中以剖切符號標注連接方式。
   • 排水處理：屋面設1%坡度，落水管沿立柱內側隱蔽布置，立面圖中以斷線示意排水路徑。

3. 材料圖例標注
   使用標準圖例區分材質：

   表格

   材料	立面圖表達方式
   防腐木	橫向細密平行線，標注“ACQ防腐處理”
   鋁板	均勻淺灰斜紋，標注“2mm香檳色拉絲鋁單板”
   鋼結構	粗實線+黑色填充，標注“Q235B方鋼管”
   混凝土	粗點狀填充，標注“C30現澆基礎”
   攀援植物	虛線輪廓+點狀葉簇，標注“常春藤”

三、標注與深化

• 尺寸標注：標注柱距、梁高、頂面離地高度（通常2.4–3.0m）、檐口懸挑長度。
• 文字說明：在圖角注明“所有木材經防腐處理”“金屬構件表面氟碳噴涂”等施工要求。
• 圖例索引：對復雜節點（如基礎埋深、防水層）設置索引符號，引至大樣圖。

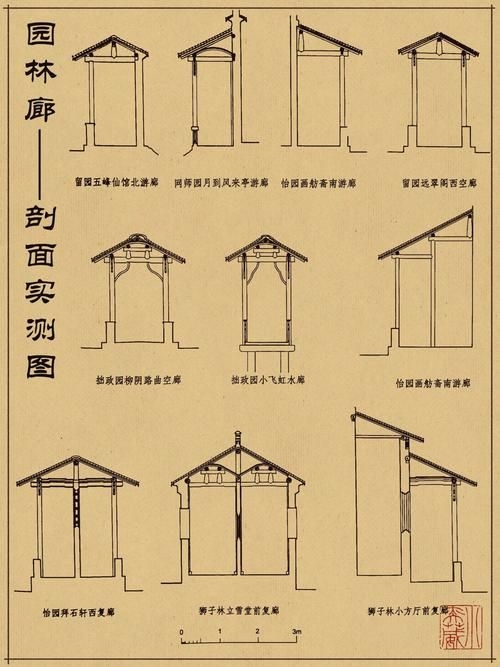

四、典型實例參考

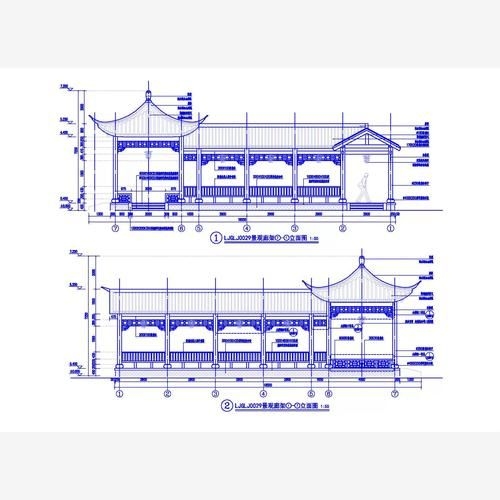

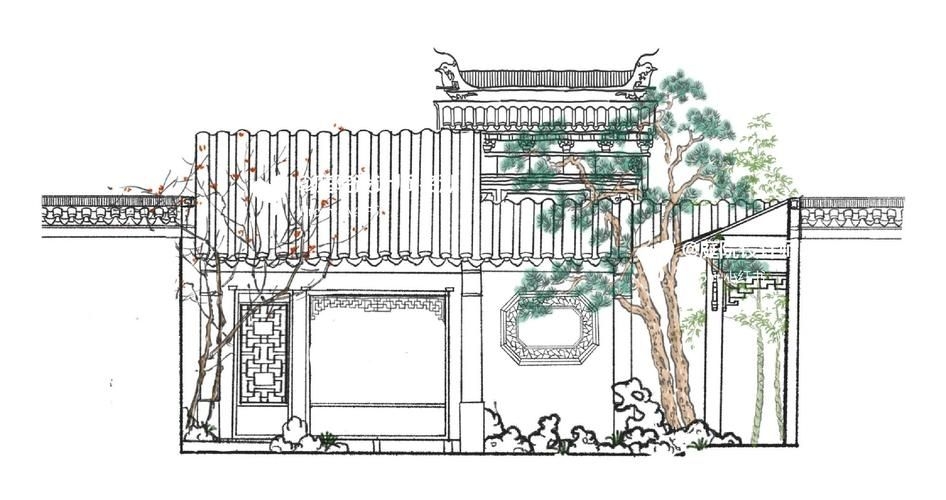

• 中式框景廊架：采用方通立柱+鋁格柵頂，立面圖中體現“框景”構圖，柱間留白形成畫框式景觀。
• Lakeside Pergola：8″×6″木梁支撐，1:50比例圖清晰展示木構搭接、懸挑梁與湖面高程關系。
• 現代鋼結構廊架：異形曲面鋁板頂棚，立面圖中以連續曲線表達流線造型，體現參數化設計邏輯。

五、常見錯誤規避

• 未標注標高或比例，導致施工誤解。
• 材料圖例混亂，如將鋁板誤繪為石材。
• 忽略節點放大圖，使連接方式不明確。
• 植物表達過于寫實，破壞制圖規范性。

六、工具推薦

• 軟件：AutoCAD（線型管理）、SketchUp（三維建模輔助）、Lumion（效果圖渲染）。
• 圖庫：參考《國家建筑標準設計圖集》（16J908-1）中廊架構造詳圖。
