如何繪制手繪鋼結構立體圖：完整技法詳解

手繪鋼結構立體圖是建筑與工程設計領域中兼具技術性與藝術性的表現手段，需融合透視原理、結構認知與線條表現力。以下為系統化繪制流程與核心技巧，適用于建筑手繪、方案表達與施工圖深化。

一、繪制前準備：工具與材料選擇

• 線條工具：
  使用針管筆（Technical Pen）繪制墨線，推薦規格為0.1mm–0.5mm表現細部，0.8mm–1.0mm強調主結構。品牌如日本G-PILOT、德國施德樓或得力，確保線條均勻、不暈染。
• 上色工具：
  采用丙烯馬克筆（如TOMBOW、COPIKU）表現鋼材冷峻質感，以灰、黑、深藍為主色調，通過疊色增強明暗層次。
• 輔助工具：
  鉛筆（H或2H）用于打稿，橡皮輕擦不留痕；直尺、三角板輔助直線與角度；A3或A2素描紙（120g以上）承載墨線不易變形。

二、繪制核心步驟：從構圖到細節強化

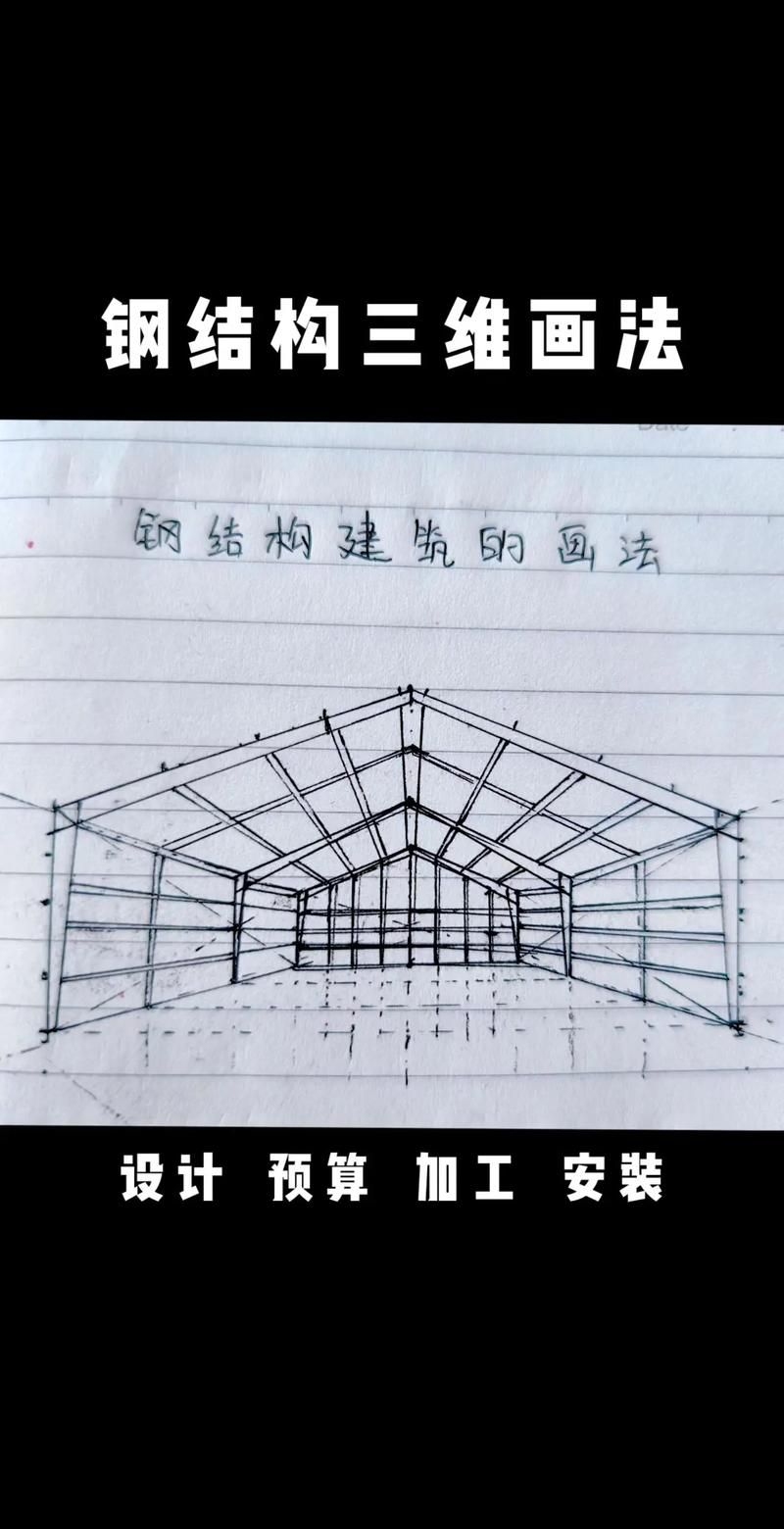

1. 透視定位
   確定兩點透視（Two-Point Perspective）為基準，設定視平線與左右滅點。以十字軸線為結構中心，定位主梁、立柱的水平與垂直走向，確?？臻g邏輯準確。

   注：鋼結構構件多為直線與直角，透視偏差易導致結構失真，需反復校核。

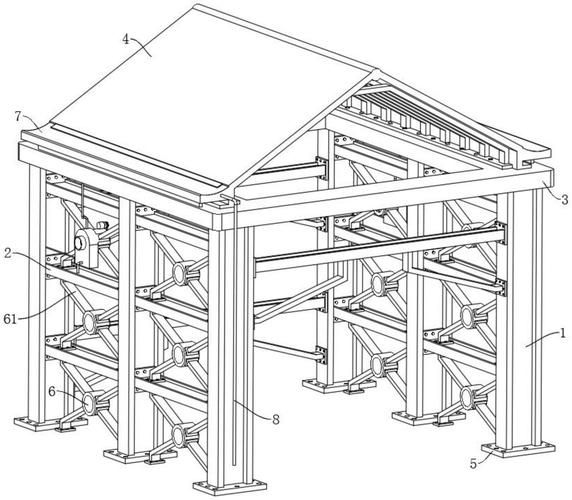

2. 主體構件繪制

   • 梁與柱：以H型鋼截面為原型，用平行線勾勒翼緣與腹板，注意等距縮放體現遠近關系。
   • 節點連接：
     • 剛接節點：翼緣與腹板均與柱焊接，用粗實線表現全熔透焊縫，輔以細密平行線模擬焊道紋理。

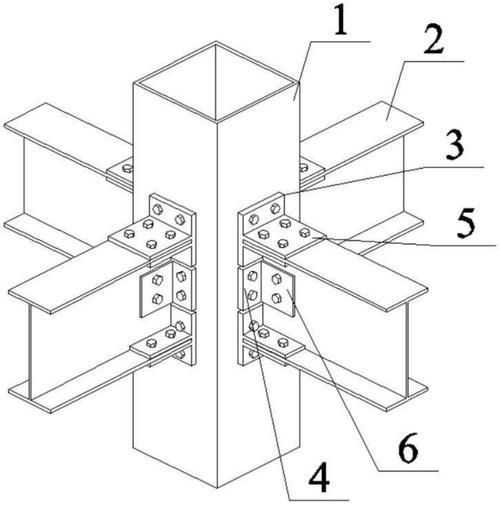

     • 鉸接節點：僅腹板與柱通過螺栓連接，用點狀線表示螺栓孔，翼緣懸空不連接，體現“只傳剪力、不傳彎矩”力學特性。

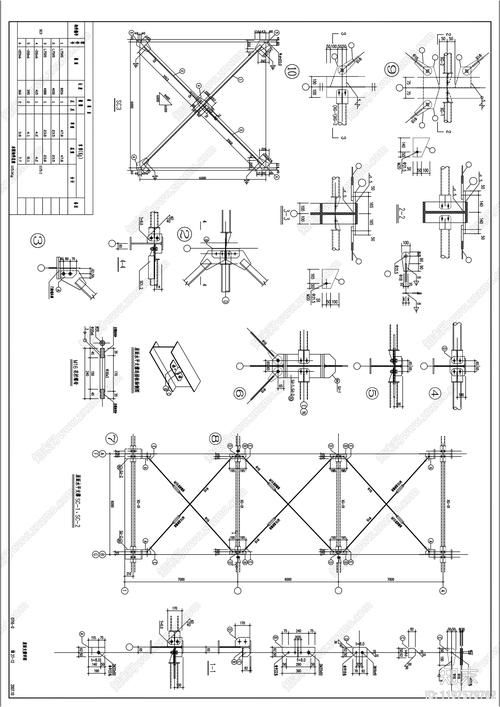

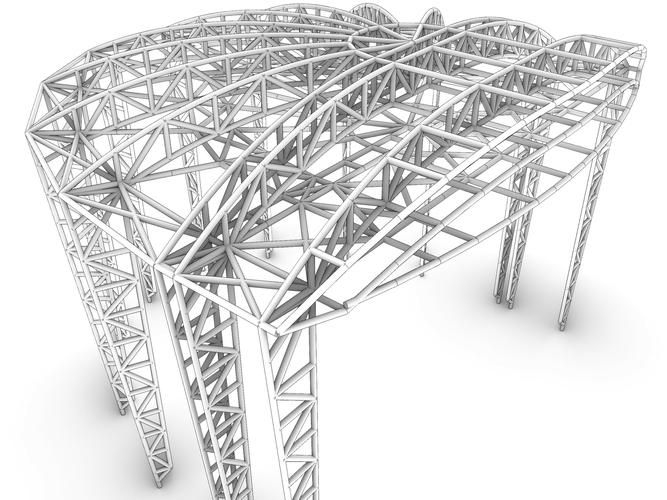

   • 支撐與系桿：用單線加斜向短劃表現角鋼支撐，系桿以細虛線表示，區分受力類型。

3. 材質與陰影處理

   • 鋼材表面反光強，留白法保留高光區，陰影區以排線法從左上至右下漸變，線條方向統一，避免雜亂。
   • 焊縫區域可輕涂深灰馬克筆，形成“金屬熔融感”；螺栓頭用小圓點+陰影突出立體感。

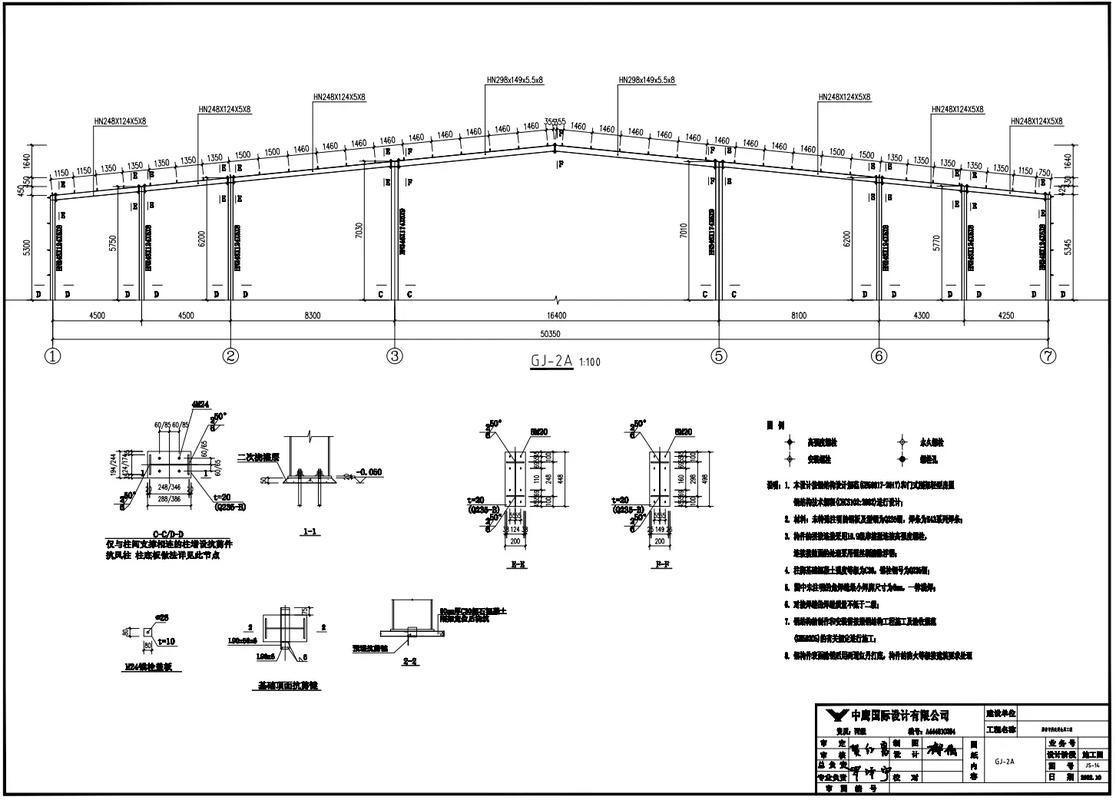

4. 細節標注與深化

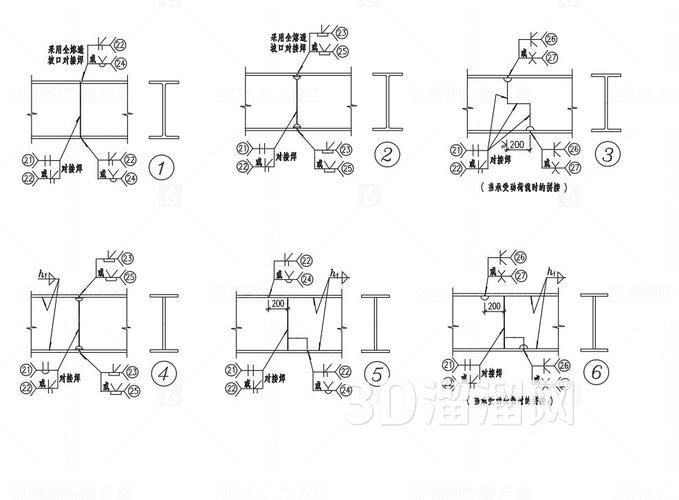

   • 在節點處標注焊縫符號（如角焊縫“△”、坡口焊“V”），符合《鋼結構工程施工質量驗收規范》（GB 50205）。
   • 添加比例尺、軸線編號、構件代號（如GL1、Z1），提升圖紙專業性。

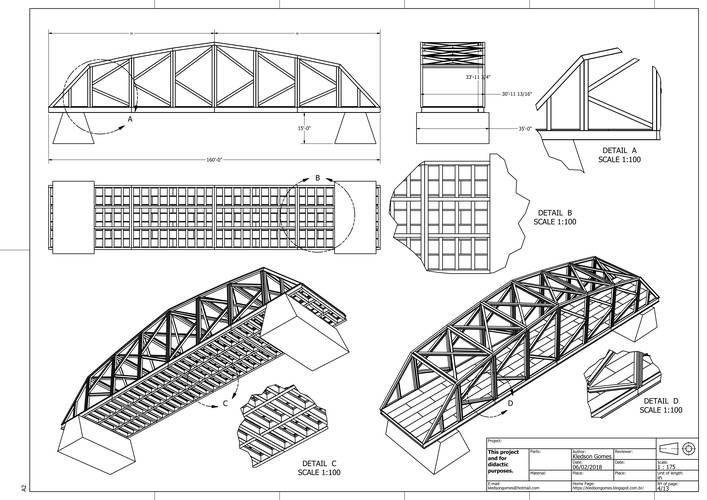

三、典型節點手繪表現示例

表格

節點類型	手繪表現要點	參考圖示

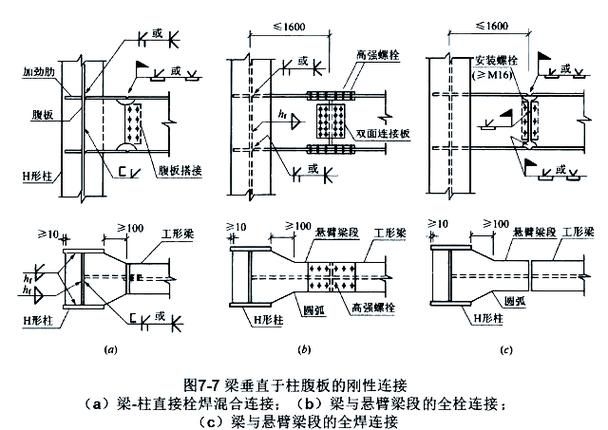

梁柱剛接（全焊接）	翼緣與柱全熔透，用粗實線+密集平行線表現焊縫，腹板以中線連接

|

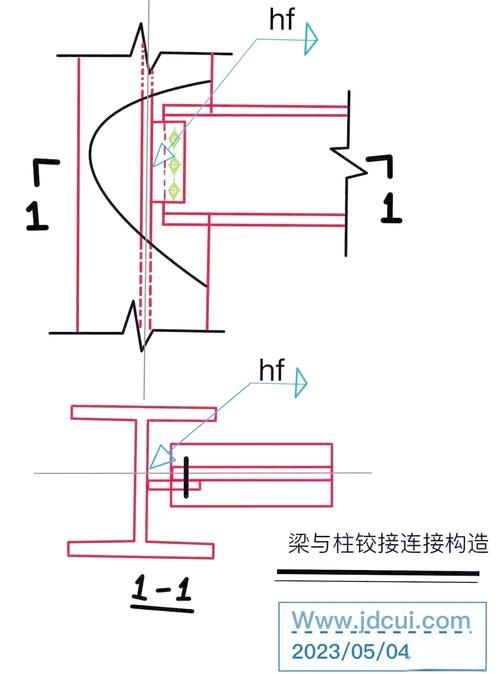

|梁柱鉸接（螺栓連接）| 僅腹板連接，螺栓孔呈“○”形，翼緣斷開，用點線示意螺栓排列 |

|
|旋轉樓梯中柱式| 中心立柱為圓管，踏步呈扇形懸臂，用弧線+放射線表現空間曲面 |

步驟解析
