檔案館承重測試準備全流程詳解

檔案館作為國家重要文化設施，其檔案密集架存儲系統對樓板承重能力提出極高要求。依據《檔案館建筑設計規范》（JGJ 25-2010）第4.2.11條，采用密集架的檔案庫房，樓面均布活荷載標準值不得低于12kN/m2（約1200kg/m2），該條文為強制性規定，必須嚴格執行。承重測試是驗證既有建筑結構安全性的法定程序，其準備需系統化、標準化。

一、技術依據與設計標準

• 核心規范：JGJ 25-2010 明確檔案庫房荷載標準，其數值基于中央檔案館、北京市檔案館等實測滿載密集架重量（平均600–800kg/架）并附加20%安全余量確定。
• 補充依據：《工程結構通用規范》（GB 55001）提供荷載組合、分項系數（一般取1.4）及結構可靠性設計原則。
• 變形控制：樓板最大撓度限值≤L/400（L為跨度），梁柱節點變形角≤1/250弧度，地面平整度偏差≤3mm/2m。

二、準備流程八步法

1. 資料收集：調取原始建筑結構圖紙、施工記錄、材料檢測報告，明確樓板類型（現澆/預制）、混凝土強度等級、鋼筋配筋圖。
2. 現場勘查：記錄樓板裂縫（寬度>0.2mm）、滲漏、變形、局部沉降等缺陷，繪制結構缺陷分布圖。
3. 方案編制：制定《承重測試技術方案》，明確荷載模擬方式、監測點布設、設備選型、安全預案，提交主管部門技術審查。
4. 設備準備：

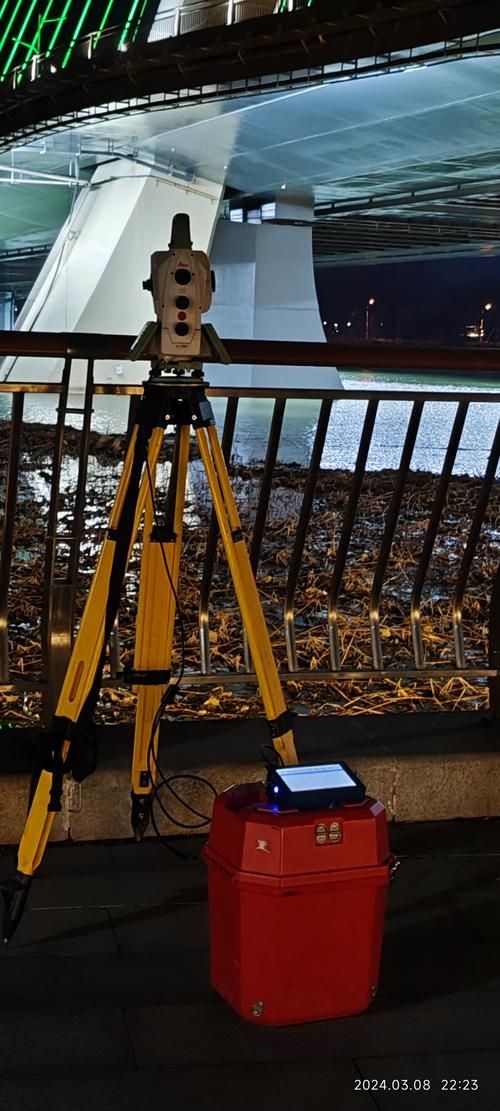

   • 檢測設備：回彈儀（混凝土強度）、鋼筋掃描儀（鋼筋位置/保護層）、激光測距儀（撓度）、全站儀（傾斜度）。
   • 加載設備：液壓千斤頂、配重沙袋或鋼錠（總重量≥設計荷載1.25倍）。
   • 監測系統：自動化數據采集儀、位移傳感器、應變片，采樣頻率≥1次/小時。
5. 監測點布設：
   • 混凝土取芯不少于5處（每層），確保代表性。
   • 撓度監測點沿跨中、支座布設，不少于6個。
   • 采用三維激光掃描建立毫米級結構模型，精準定位變形區域。
6. 荷載試驗：
   • 分級加載至1.25倍設計荷載（如15kN/m2），每級持荷≥24小時。
   • 實時監測變形、裂縫擴展、應變變化，直至達到極限或規范允許值。
7. 數據處理：結合材料實測強度、結構尺寸，建立有限元模型，驗算抗彎、抗剪、沖切承載力。
8. 報告編制：出具正式檢測報告，包含測試依據、方法、數據、結論及加固建議，經專家審查后簽發。

三、安全與檔案防護措施

• 檔案保護：測試前，檔案需全部轉移或加蓋防塵防靜電防護罩；施工區域設置密封臨時防護棚（泄漏率≤1%）。
• 環境控制：施工期間庫房濕度維持45–55%RH，溫度≤25℃，避免紙張脆化。
• 應急預案：配備自動火災報警系統、二氧化碳滅火器（電子檔案區）、視頻監控系統，制定防震、防潮、斷電響應流程。
• 施工安全：采用低振動設備（振動速度≤1mm/s），禁止使用沖擊鉆；所有操作人員持證上崗，設置警戒區。

四、關鍵設備與技術圖示

為確保測試科學性，以下設備為必備配置：

五、結論與合規要點

檔案館承重測試非普通檢測，而是結構安全法定驗證程序。測試結果直接決定檔案存儲安全與館舍使用年限。必須由具備建筑工程檢測專項資質的第三方機構實施，嚴禁自行操作。測試后若承載力不足，應采用碳纖維網格加固（T700級，間距100×100mm）或鋼桁架加固，加固后需重新檢測，安全系數≥2.0。

注：所有操作須嚴格遵循JGJ 25-2010及GB 55001，任何擅自超載、未檢測即使用的行為，均構成重大安全隱患，可能引發結構坍塌事故。
