如何有效使用鋼結構設計速查表
鋼結構設計速查表是工程設計中提升效率、保障精度的核心工具，廣泛應用于梁柱選型、節點驗算、截面參數快速檢索等環節。其本質是將《鋼結構設計標準》（GB 50017）等規范中的關鍵數據表格化、標準化，使設計人員能在數秒內完成原本需數小時的手算查證。有效使用速查表，需遵循“四步法”：明確需求 → 精準查表 → 驗算校核 → 規范標注。
一、明確設計需求：查表前的三大前提
在翻開速查表前，必須完成三項基礎確認，避免“表對人錯”：
- 荷載類型：區分恒載、活載、風載、地震作用，尤其注意局部風吸力放大系數（如檐口處可達2.0~3.0倍）；

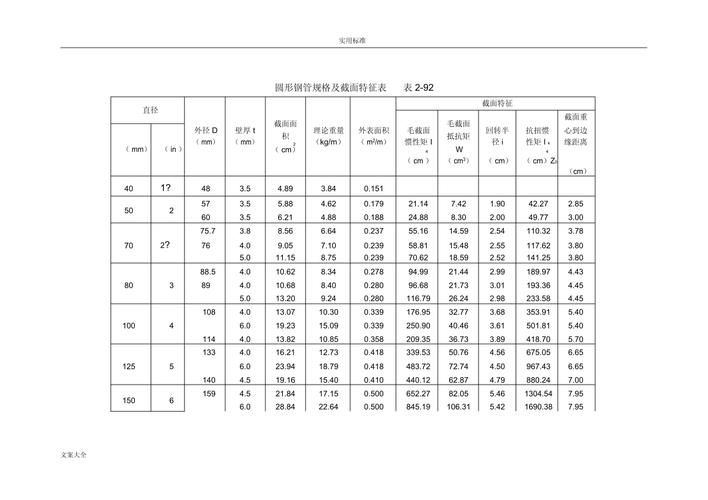

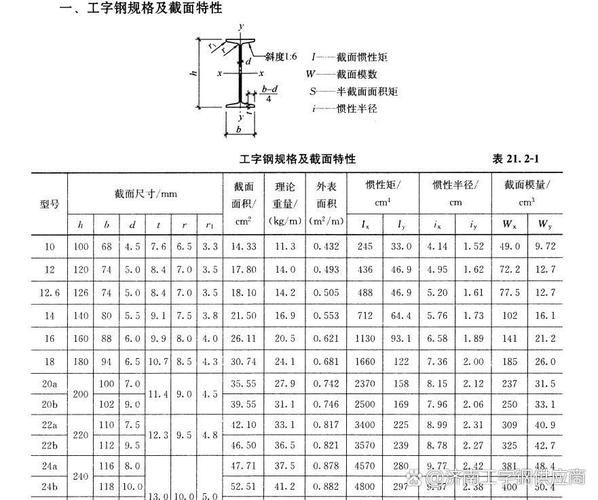

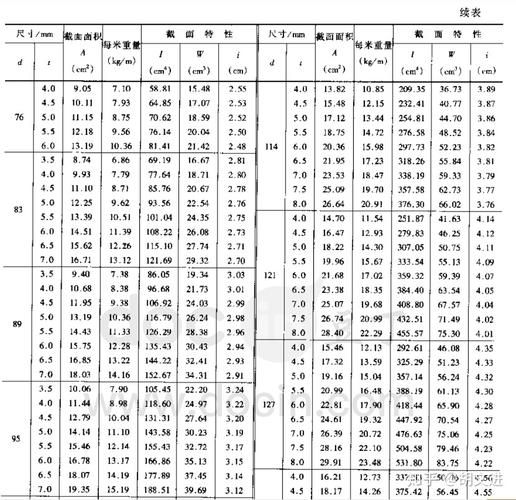

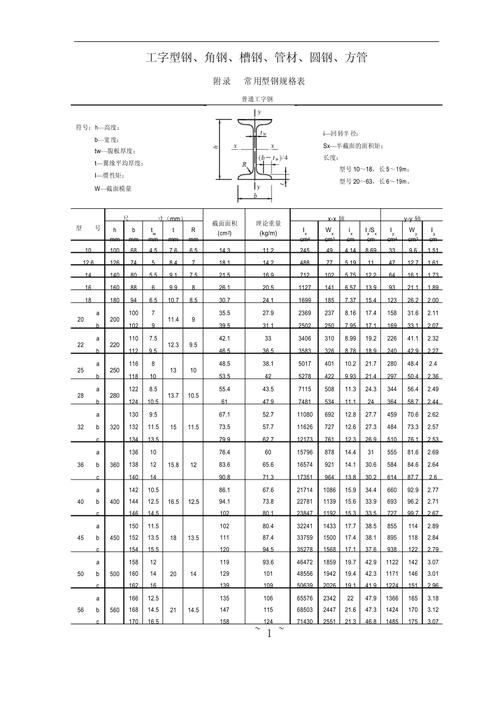

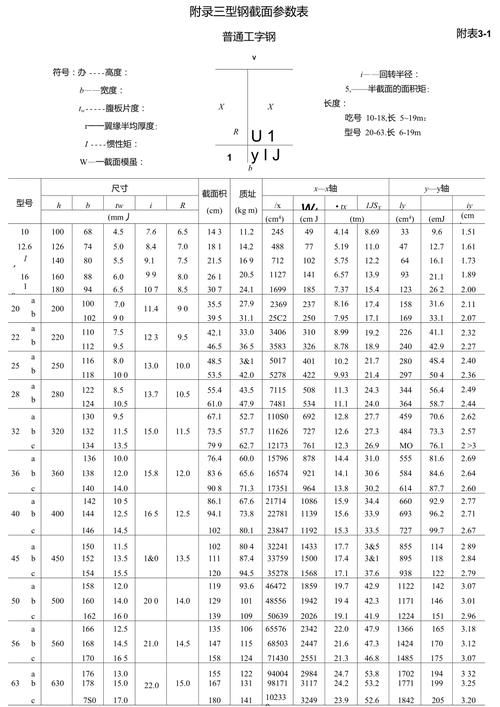

- 構件類型：明確是工字鋼、H型鋼、鋼管還是組合截面，不同截面參數表獨立成章；
- 材料等級：確認鋼材牌號（如Q235、Q355），不同強度等級對應不同的抗壓、抗彎設計值。
常見誤區：直接套用“通用表格”而不核對材料等級，導致承載力誤判。例如，Q235與Q355的抗拉強度相差近30%，誤用將引發安全隱患。
二、精準查表：四步定位法

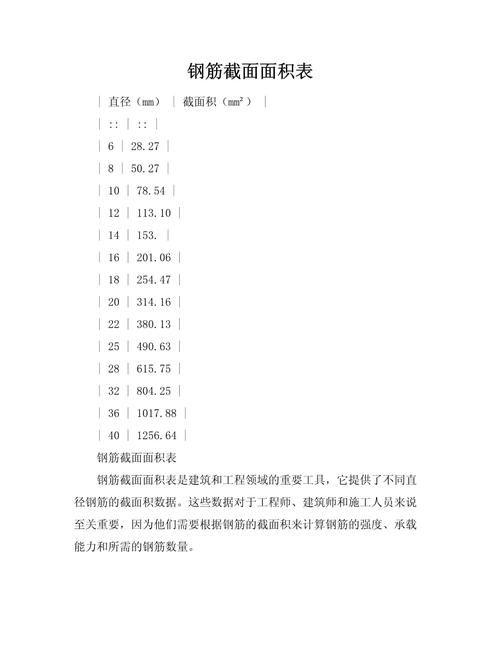

速查表通常按“構件→荷載→截面→參數”四級結構編排，高效查表流程如下：
- 定位章節：如“工字鋼梁選型”或“柱軸壓穩定系數”；
- 輸入?yún)?shù)：根據跨度、荷載組合、支承條件，確定所需截面的計算長度與彎矩設計值；
- 篩選截面：在表格中橫向?qū)Ρ?strong>截面模量（Wx）、回轉半徑、重量（kg/m），優先選擇Wx略大于計算值、重量最輕者；
- 交叉驗證：查得截面后，立即核對長細比限值（如受壓構件λ≤150）與局部穩定要求（翼緣寬厚比）。
實用技巧：使用Excel導入速查表數據，設置篩選函數（如VLOOKUP）實現“輸入荷載→自動推薦截面”自動化流程。
三、驗算校核：查表不是終點，而是起點
速查表僅提供初步選型依據，必須進行以下關鍵驗算：
- 整體穩定性：對受壓構件，使用查得的λ值查穩定系數φ，驗算σ = N/(φA) ≤ f；
- 局部穩定：H型鋼翼緣寬厚比 ≤ 15ε（ε=√(235/fy)）；
- 連接驗算：螺栓群抗剪、焊縫有效長度是否滿足內力傳遞。
典型錯誤：將查表所得截面直接用于節點設計，忽略節點區應力集中。如梁柱剛接節點，若未采用全熔透焊縫或高強度螺栓摩擦型連接，實際剛度遠低于設計假定。
四、規范標注：讓查表結果可追溯、可交付
設計成果需通過圖紙清晰表達，速查表結果應轉化為標準圖示：
- 截面標注：在施工圖中標明“H300×200×8×12”，并附截面參數表編號；
- 焊縫標注：采用GB/T 324標準符號，如“→”表示角焊縫，“—”表示坡口焊；
- 節點詳圖：明確連接方式為“剛接”或“鉸接”，并標注螺栓規格（如M20-8.8）與焊縫等級（如一級）。
五、工程實戰：速查表的高階應用
在實際項目中，速查表常與BIM模型和算量軟件聯動：

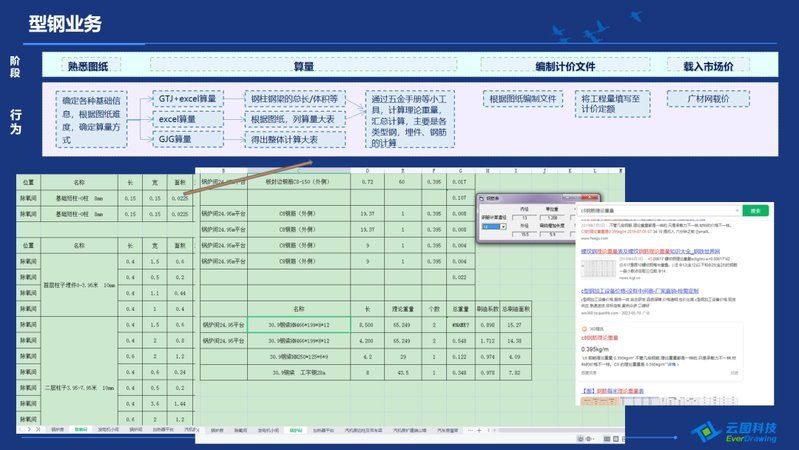

- 使用《鋼結構算量實例教學》中“表格輸入”功能，將查表截面參數一鍵導入工程量清單；
- 在裝配式鋼結構中，通過速查表快速比選不同截面的用鋼量與吊裝重量，優化運輸與施工方案。

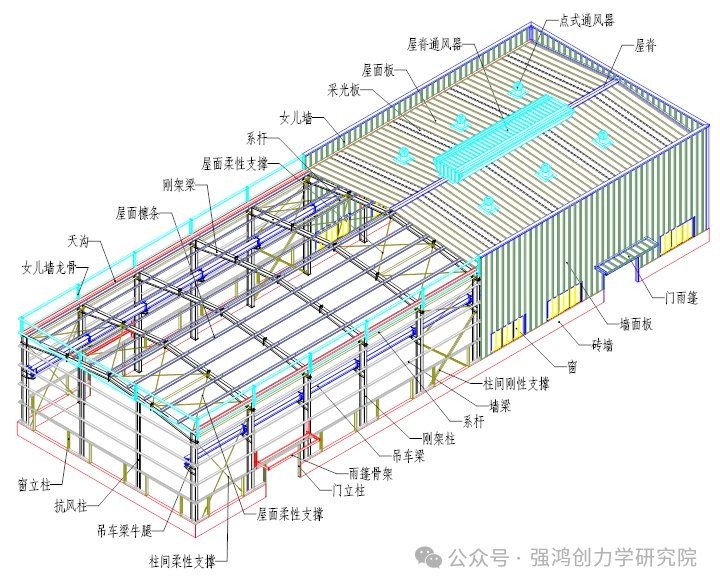

《鋼結構廠房各部位詳解》(一) 騰訊網
鋼結構算量實例教學!型鋼數據查詢!型材重量計算!廣聯達科技股份有限公司總結：有效使用的三大鐵律
表格| 鐵律 | 說明 |
|---|---|
| 不跳步驟 | 查表前必須完成荷載、構件、材料三確認，不可“憑經驗” |
| 不唯表格 | 表格是工具，規范是依據，所有結果必須回溯至GB 50017條文 |
| 不缺校核 | 選型后必須驗算穩定、局部穩定、連接，缺一不可 |
鋼結構設計速查表不是“答案庫”，而是“效率加速器”。唯有嚴謹流程+規范意識，方能避免“表準人誤”釀成工程事故。
