有限元分析（FEA）是一種將連續體離散為有限個單元，通過數值方法求解復雜結構力學、熱傳導、流體動力學等物理場問題的核心工程工具。其標準流程可分為三大階段：前處理、求解計算、后處理，每個階段均包含關鍵操作步驟，需嚴謹執行以確保結果可靠性。

前處理：模型構建與參數定義

前處理是有限元分析的基礎，決定計算精度與效率。主要包括以下子步驟：

• 幾何建模：基于CAD模型導入或直接在分析軟件中構建結構幾何體。需進行簡化處理，如去除倒角、螺紋等非關鍵特征，以降低網格復雜度。對稱結構可采用對稱邊界條件，僅建模1/2或1/4部分，顯著提升計算效率。
• 材料屬性定義：輸入材料的彈性模量、泊松比、密度、屈服強度等參數。對于非線性問題（如塑性、蠕變），需定義應力-應變曲線。例如，鋼材料常設彈性模量為200 GPa，泊松比為0.3。
• 單元類型選擇：根據結構形態選擇合適單元。板殼結構用殼單元（如S4R），實體結構用六面體或四面體實體單元（如C3D8R），桿件用梁單元（B31）。單元階數（線性/二次）影響精度與計算量。

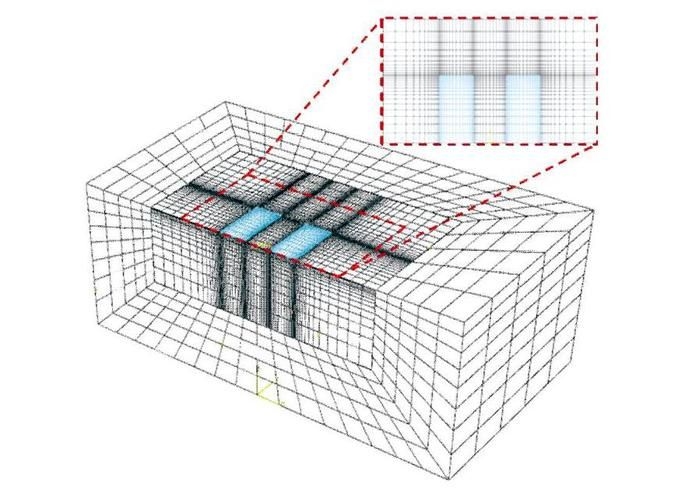

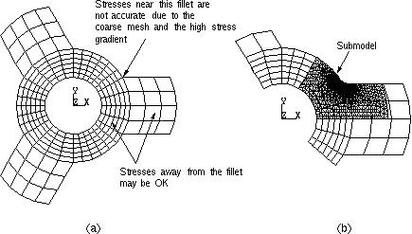

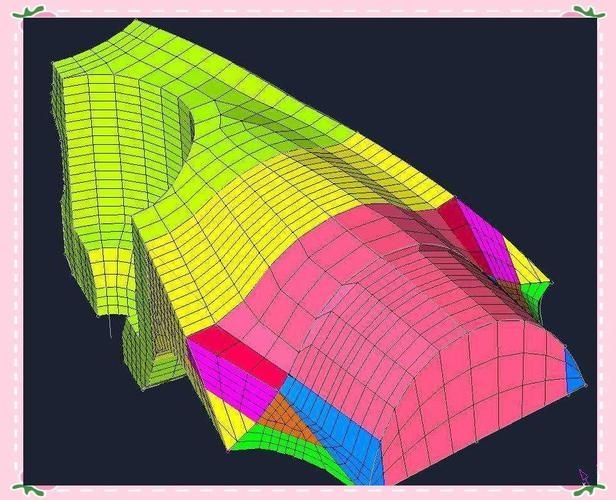

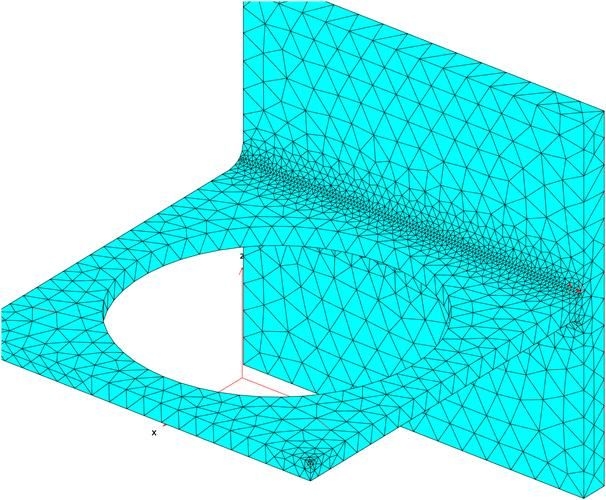

• 網格劃分：將幾何體離散為有限個單元。關鍵區域（如應力集中區、孔邊、焊縫）需加密網格，采用四邊形/六面體主導網格以提升收斂性。網格質量應避免高縱橫比、過度扭曲單元。
• 邊界條件與載荷施加：
  • 位移約束：固定支撐（全自由度約束）、鉸接（僅約束平動）、對稱面（法向位移為零）等。
  • 載荷類型：集中力、分布壓力、溫度載荷、慣性力（如離心力）等。
  • 幅值定義：對隨時間變化的載荷（如沖擊、振動）需定義幅值曲線。

求解計算：數值求解與收斂控制

此階段由求解器自動完成，用戶主要關注設置與監控：

• 分析步設置：選擇分析類型（靜力、模態、瞬態、熱力耦合等）。靜力分析默認為線性，若涉及大變形或接觸，需開啟“幾何非線性”選項。
• 接觸定義：對裝配體中存在接觸的部件（如軸承與軸、剎車片與盤），需定義接觸對（Master-Slave）與摩擦系數，避免穿透與非物理位移。
• 求解器參數：設置收斂容差（如位移增量<0.001）、最大迭代次數、線性求解器類型（直接法如稀疏求解器、迭代法如共軛梯度法）。
• 計算資源分配：大型模型需啟用并行計算（多核/集群），并監控內存占用，避免因內存溢出導致中斷。

后處理：結果提取與工程評估

求解完成后，通過可視化工具解讀結果，判斷結構性能：

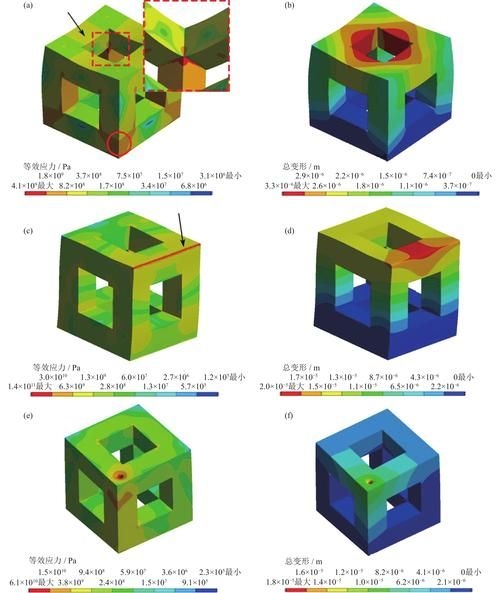

• 位移云圖：顯示結構整體變形形態，用于評估剛度與干涉風險。最大位移值應小于許用值（如跨度的1/500）。

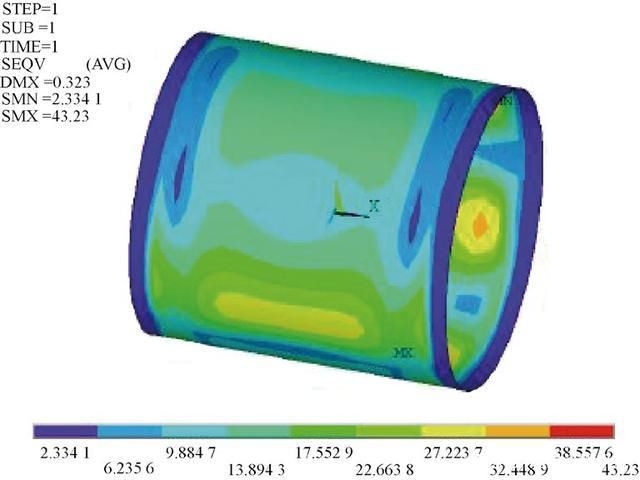

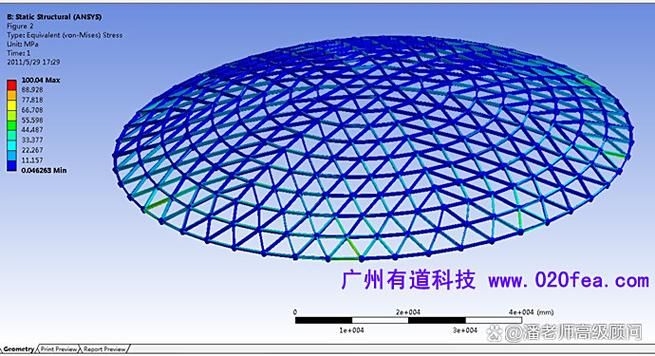

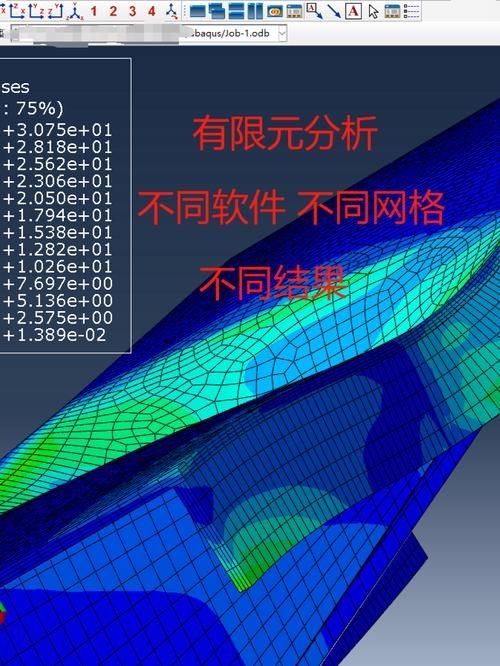

• 應力云圖：識別高應力區域（如應力集中點），對比材料屈服強度。常用第四強度理論（von Mises應力）評估塑性失效風險。
• 應變云圖：用于評估材料塑性變形程度，尤其在疲勞分析中關鍵。
• 安全系數計算：通過最大應力與材料強度比值，計算安全系數。工程中通常要求≥1.5~2.0。
• 結果驗證：與解析解、實驗數據或簡化模型對比，確認數值結果合理性。如梁彎曲問題，可對比理論公式$\delta_{\text{max}} = \frac{PL^3}{48EI}$δmax=48EIPL3。
