構識圖符號大全是一本專門針對鋼結構工程的識圖工具書，旨在幫助工程師和技術人員快速掌握鋼結構的圖紙解讀，這本手冊包含了豐富的鋼結構識圖符號，涵蓋了從基礎構件到復雜結構的各個方面，包括各種類型的鋼梁、柱、支撐、連接件以及相關的節點構造等。，通過使用這本手冊，讀者可以迅速識別出圖紙中的鋼結構部件，理解其結構功能和相互關系，從而確保施工的準確性和安全性，書中還提供了一些實用的設計原則和建議，幫助讀者在設計階段就考慮到鋼結構的實際應用需求。，鋼結構識圖符號大全不僅適用于建筑和土木工程領域，也適用于其他需要鋼結構應用的領域，如橋梁、高層建筑、海洋平臺等，無論是新手還是經驗豐富的工程師，都能從中受益，提高工作效率和

給我一份鋼結構識圖符號大全

1. 鋼結構圖紙常見符號解析,快速掌握基礎與梁柱標識-
2. 鋼結構符號真的全知道嗎基礎知識匯總,10年老師傅都不一定全懂-知乎
3. 有哪些常見的鋼結構符號-知乎
4. 掌握這些,鋼結構圖紙輕松看懂!-
5. 鋼結構符號真的全知道嗎基礎知識匯總,10年老師傅都不一定全懂-

來，這份鋼結構識圖符號大全幫你整理好了，按構件類型和功能分類，方便你快速查閱。

一、基礎構件符號

• GJ：鋼架
• GL/GJL：鋼架梁
• GZ/GJZ：鋼架柱
• XG：系桿
• SC：水平支撐
• YC：隅撐
• ZC：柱間支撐
• LT：檁條
• TL：托梁
• QL：墻梁
• GLT：剛性檁條
• WLT：屋脊檁條
• GXG：剛性系桿
• YXB：壓型金屬板
• SQZ：山墻柱
• XT：斜拉條
• MZ：門邊柱
• ML：門上梁
• T：拉條
• CG：撐桿
• HJ：桁架
• FHB：復合板
• YG：壓桿或圓管
• LG：拉管
• QLG：墻拉管
• QCG：墻撐管
• GZL：直拉條
• GXL：斜拉條
• GJ30-1：跨度為30m的門式剛架，編號為1號

二、其他常用符號

• B：板
• WB：屋面板
• KB：空心板
• CB：槽形板
• ZB：折板
• MB：密肋板
• TB：樓梯板
• GB：蓋板或溝蓋板
• YB：擋雨板或檐口板
• DB：吊車安全走道板
• QB：墻板
• TGB：天溝板
• L：梁
• WL：屋面梁
• DL：吊車梁
• QL：圈梁
• GL：過梁
• LL：連系梁
• JL：基礎梁
• TL：樓梯梁
• WJ：屋架
• TJ：托架
• CJ：天窗架
• KJ：框架
• ZJ：支架
• Z：柱
• J：基礎
• SJ：設備基礎
• ZH：樁
• CC：垂直支撐
• T：梯
• YP：雨蓬
• YT：陽臺
• LD：梁墊
• M：預埋件
• TD：天窗端壁
• W：鋼筋網
• G：鋼筋骨架

三、分類說明

1. 按生產方法分類：熱軋鋼板、冷軋鋼板
2. 按表面特征分類：鍍鋅板、鍍錫板、復合鋼板、彩色涂層鋼板
3. 按用途分類：橋梁鋼板、鍋爐鋼板、造船鋼板、裝甲鋼板、汽車鋼板、屋面鋼板、結構鋼板、電工鋼板、彈簧鋼板、其他

四、常見鋼形分類

• 工字鋼：界面為工字形，廣泛用于建筑結構、橋梁、車輛、飛機、支架等

五、鋼結構圖紙常識

1. 設計制圖階段：分為鋼結構設計圖和鋼結構施工詳圖兩階段
2. 設計圖內容：設計說明、基礎平面及詳圖、結構平面布置圖、構件與節點詳圖
3. 施工詳圖內容：零件放大圖、細部尺寸、材質要求、加工精度、工藝流程要求、焊縫質量等級等

希望這份符號大全能幫你快速掌握鋼結構識圖！如果需要更詳細的解釋或示例，隨時告訴我。

施工圖紙上的各種符號1分鐘讓你看懂飄然而往

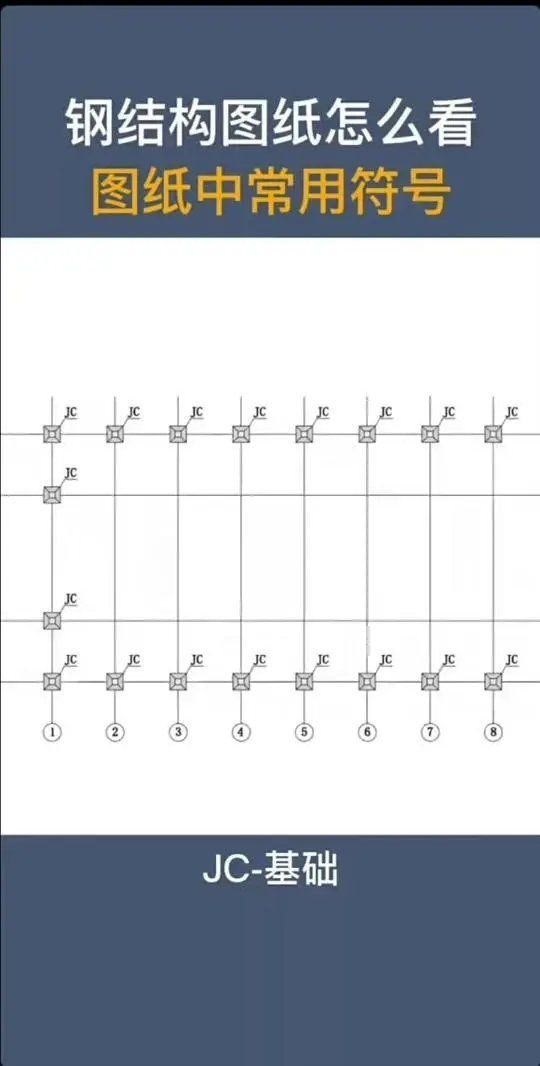

鋼結構圖紙?jiān)趺纯闯Ｓ梅?hào)來啦!抖音-記錄美好生活
04:0345分鐘玩轉鋼結構識圖嗶哩嗶哩

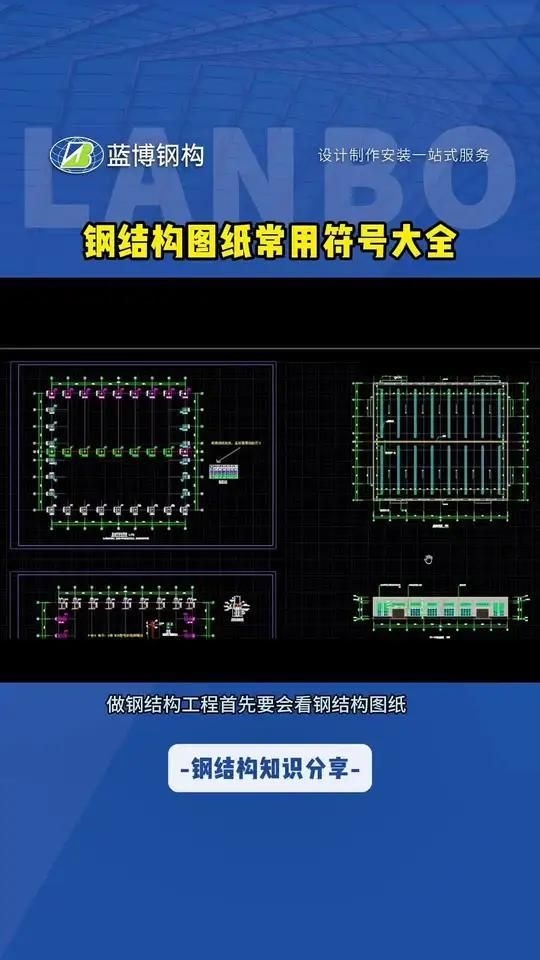

00:23剛?cè)胄械蔫F子們是不是對著鋼結構圖紙就頭大各種符號像天書一樣別慌!整理了超全的鋼結構圖紙符號大全來啦～全民小視頻
01:39鋼結構常用符號有哪些愛采購采易達通

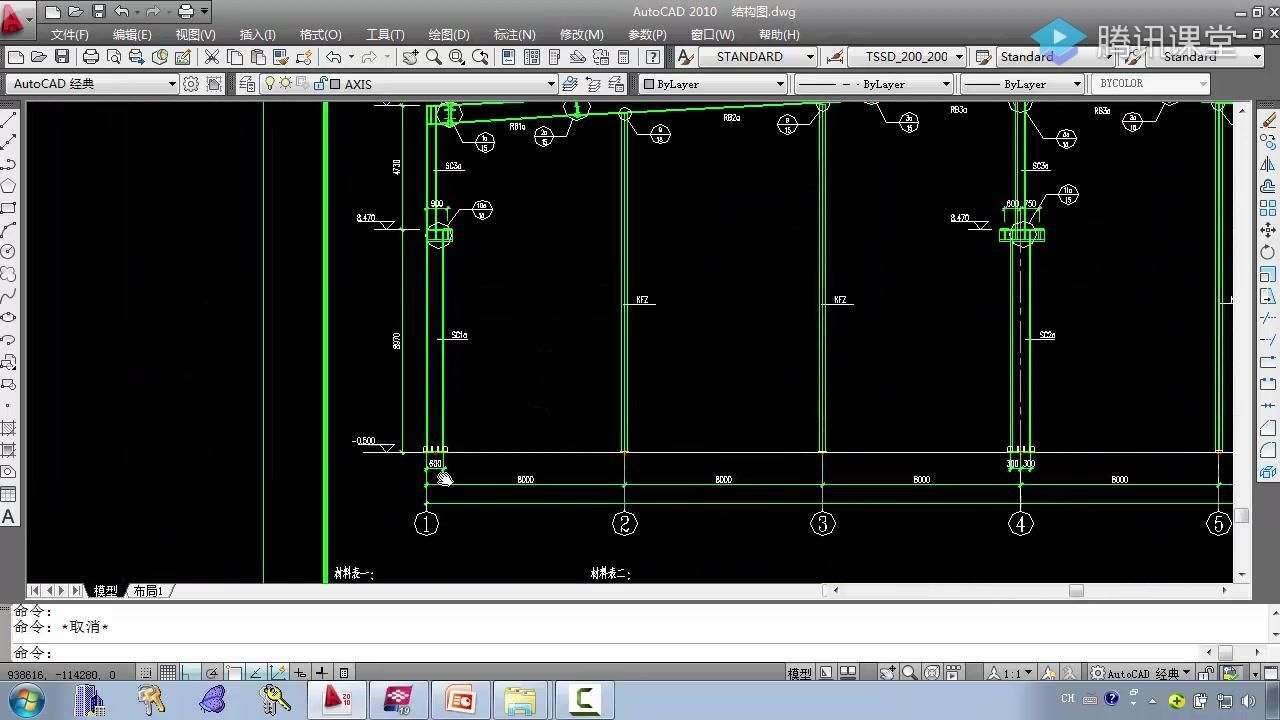

25:28零基礎學鋼結構識圖課程嗶哩嗶哩展開

---
