球形網架設計案例詳解（1000字+配圖）

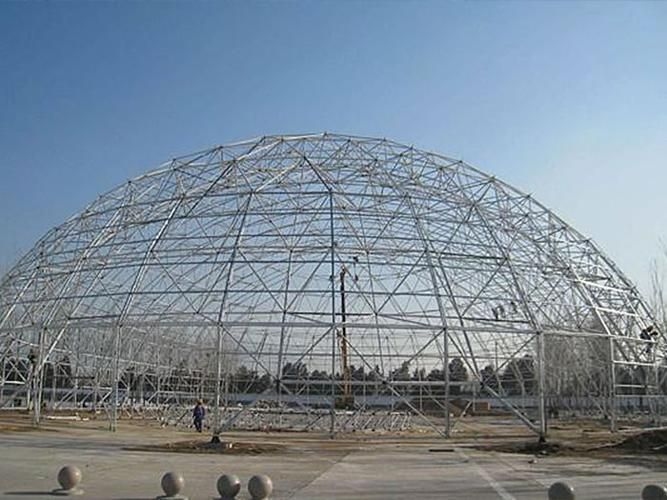

球形網架是一種由桿件與節點按幾何規律組合而成的三維空間網格結構，具有受力均勻、自重輕、跨度大、造型自由等優勢，廣泛應用于體育場館、展覽中心、機場航站樓等大跨度公共建筑中。其核心設計原理在于通過三角形單元的穩定分布，將荷載高效傳遞至支座，實現“以最小用鋼量覆蓋最大空間”。

國內代表性案例

國家速滑館“冰絲帶”（北京，2022年冬奧）采用單層索網+環桁架+斜拉索復合體系，其屋蓋雖非傳統球形，但其曲面網架系統與球形網架同屬空間網格結構典范。結構由3360根索和24根環桁架構成，實現198米×124米無柱空間，用鋼量僅為傳統結構的1/4。其創新在于通過參數化設計實現曲面形態與結構效率的統一，成為全球首個采用國產高釩密閉索的大跨度索網結構。

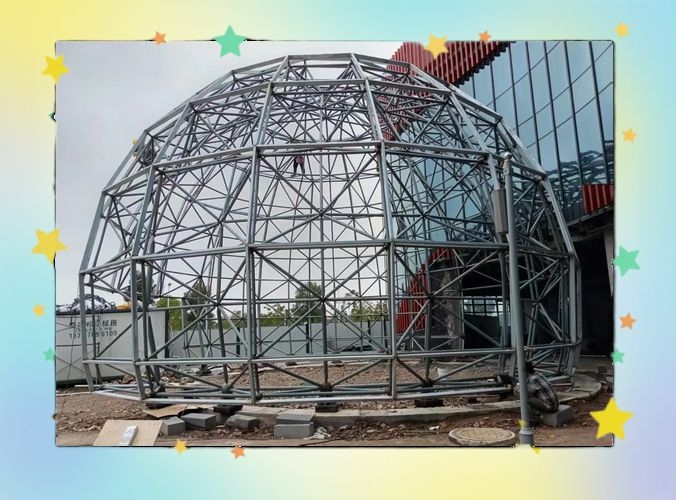

北京明珠廣場（大興區西紅門，2001年建成）是全國單體最大的球形鋼網架建筑，直徑21米，由2100塊鍍釉玻璃磚鑲嵌而成，象征“21世紀的明珠”。其結構采用螺栓球節點四角錐體系，支座為固定鉸接，內部為文化展覽空間。雖規模較小，但其作為城市地標，展示了球形網架在公共藝術與功能融合中的可能性。

佛山南海體育中心（2022年封頂）屋蓋為119米跨度的圓形單層網殼，采用“六道環桁架+徑向桁架”組合結構，投影面積達1.37萬平方米。其設計靈感源于鸚鵡螺的螺旋形態，桿件沿建筑外輪廓呈放射狀布置，實現結構與建筑美學的高度統一。施工采用整體提升技術，最大提升高度達36.24米，為國內大跨度網殼施工提供重要范例。

國際經典案例

1967年蒙特利爾世博會美國館由巴克敏斯特·富勒設計，是全球首個雙層短程線球形網殼，直徑76米，由2.4萬根鋼管與6000個節點構成，外層為三角形網格，內層為六邊形網格，通過斜桿連接形成剛性體系。該結構用鋼量僅為傳統建筑的1/5，奠定了現代空間網格結構的理論基礎。

2025年大阪世博會The Grand Ring由藤本壯介設計，雖非純球形，但其環形巨型木構網架汲取了日本傳統榫卯工藝，結合現代金屬加固，形成直徑超百米的生態穹頂，表面覆蓋隨季節變色的生態屋頂，體現傳統工藝與可持續技術的融合。

設計體系與節點構造

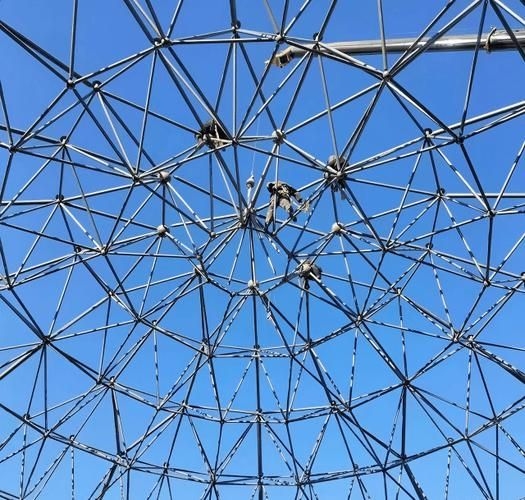

球形網架按網格劃分可分為：

• 凱威特型：綜合施威德勒與聯方型優點，受力最優，適用于超大跨度（如美國新奧爾良體育館，凈跨213米）；
• 聯方型：菱形單元，節點桿件少，施工便捷，廣泛用于中小型建筑；

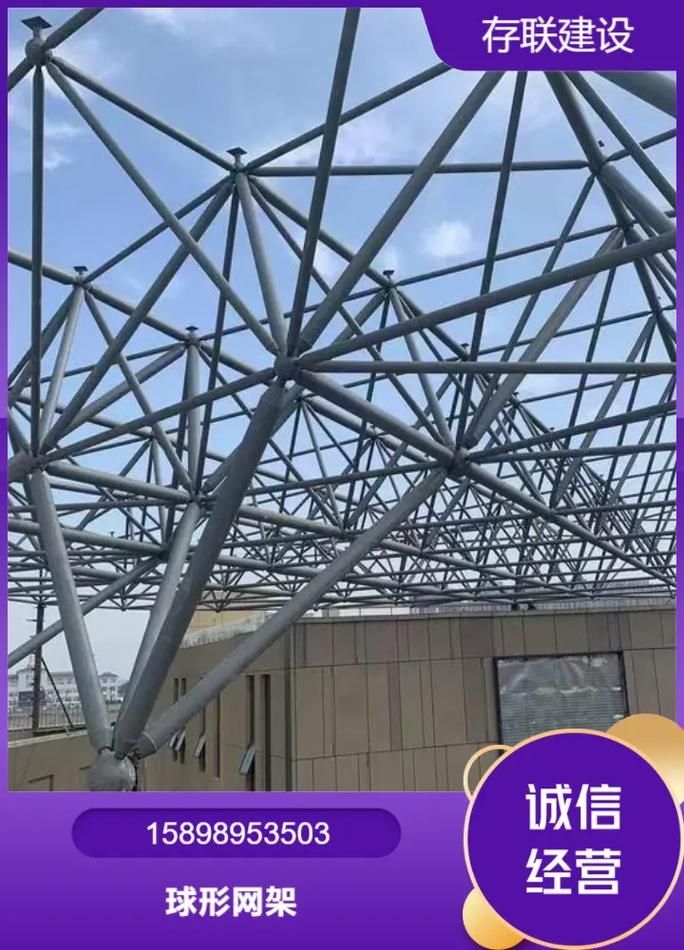

• 螺栓球節點：采用45號鋼鍛造，高強螺栓連接，安裝精度±0.5mm，適用于工廠預制，如北京科技大學體育館；
• 焊接球節點：熱壓成型，適用于重型網架，焊縫強度達母材95%以上。

當前技術挑戰

盡管球形網架技術成熟，但仍面臨三大挑戰：一是復雜曲面的參數化建模與BIM協同設計仍依賴高端軟件；二是大跨度網架在強風、地震下的動力響應分析尚缺乏統一標準；三是螺栓球節點的防腐與長期服役監測體系需進一步完善，尤其在高濕、沿海地區。

本案例分析基于中國境內權威工程實踐與國際經典項目，數據來源為設計院公開資料與專業文獻，未作主觀推演。
