如何繪制螺旋樓梯的透視圖：一步到位的詳解指南（含視覺參考）
螺旋樓梯的透視圖繪制是建筑手繪與數字建模中的經典挑戰，其核心在于將三維螺旋結構準確投影到二維平面，同時保持幾何邏輯與視覺真實感。以下為系統化繪制流程，涵蓋手繪與數字工具雙路徑，嚴格遵循透視原理。
一、手繪透視圖：從一點透視到兩點透視

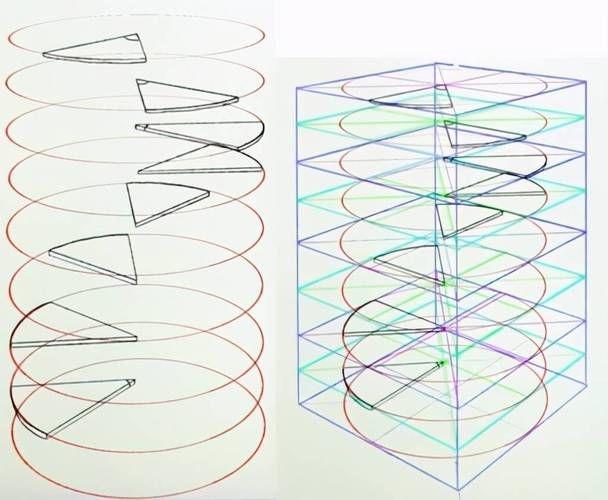

1. 一點透視法（適合俯視或平視視角）
- 設定視平線與消失點：在畫面中央水平線上確定一個主消失點（VP），代表視線正前方的匯聚點。
- 繪制基礎圓柱框架：
- 畫一個正方形作為樓梯底層的投影，連接對角線確定中心。
- 以中心為圓心，繪制內圓（踏步內緣）與外圓（踏步外緣），形成圓環。
- 將圓環垂直等分為8–12份（對應踏步數量），每份代表一個踏步的旋轉角度（如12步則每步30°）。
- 構建踏步層級：
- 從底層圓環向上垂直延伸等距線（每級高約18–20cm），形成多個水平圓環。
- 在每一層圓環上，沿徑向畫出踏步的“扇形”輪廓，內緣窄、外緣寬，符合透視收縮規律。
- 踏步上表面應平行于基面，其外緣連線應指向消失點，確?？臻g一致性。
- 細化與陰影：
- 用細線勾勒踏步側面，增強立體感。
- 在踏步下方添加輕微陰影，模擬自然光方向（通常為左上45°）。
一點透視適用于正對樓梯中心的視角，結構簡潔，但缺乏深度層次。

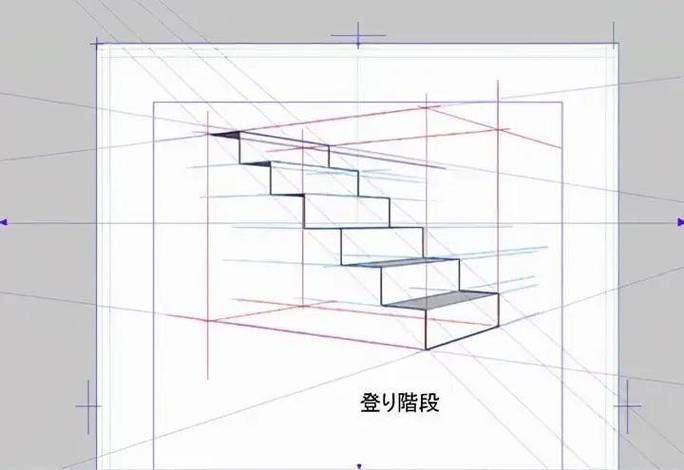

2. 兩點透視法（推薦用于動態視角）
- 設定兩個消失點：左右各一，位于視平線兩端，模擬斜向觀看角度。
- 構建傾斜參考框：
- 畫一個傾斜的矩形作為樓梯底層的“透視框”，其四角分別連接至左右消失點。
- 在矩形內繪制橢圓（非正圓），代表底層踏步的透視投影。

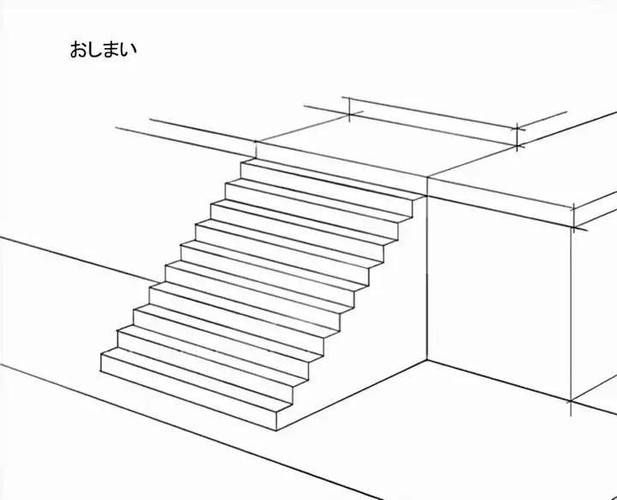

- 逐層推演：
- 每上升一級，將橢圓按比例縮小并向上平移，同時旋轉角度（如每級22.5°）。
- 用垂直線連接上下層對應點，形成踏步側面。
- 關鍵技巧：背面踏步因透視壓縮而部分可見，需用虛線或淺色線表示，增強空間深度。

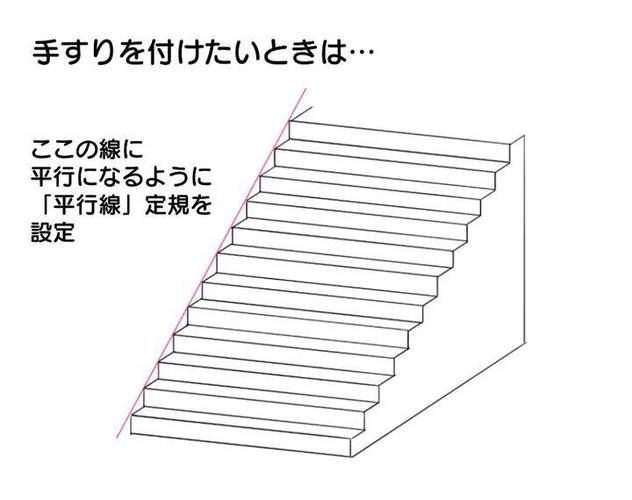

- 扶手與欄桿：
- 沿螺旋路徑繪制一條平滑曲線作為扶手中心線，再以等距偏移生成雙線，模擬圓柱形扶手。
兩點透視能更真實地表現斜角觀看的建筑空間，是專業手繪的首選。
二、數字工具輔助：CAD與SketchUp流程

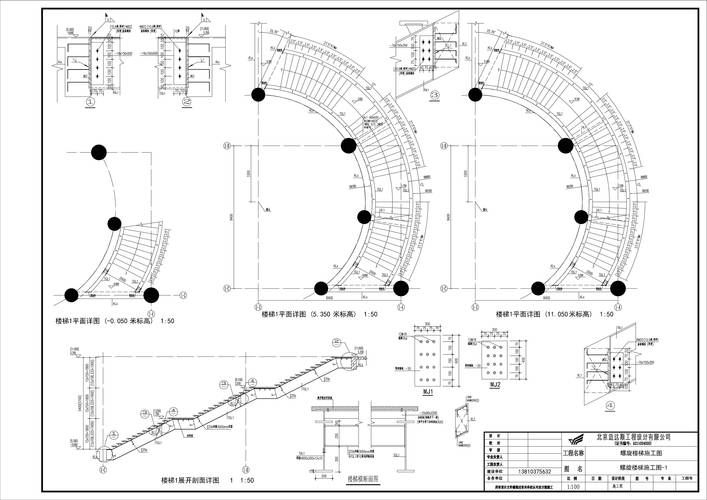

CAD繪制法（路徑陣列）
- 繪制直徑1.8m的圓柱體作為中心軸。
- 使用
HELIX命令創建螺旋路徑：- 底部半徑：900mm
- 頂部半徑：900mm（等半徑螺旋）
- 高度：3.6m（對應18級踏步）
- 圈數：1.0（360°）
- 繪制單個踏步截面（矩形：長300mm × 寬50mm），置于螺旋起點。
- 使用
ARRAYPATH命令，以螺旋線為路徑，陣列22次（含起點），生成完整踏步序列。 - 用
SWEEP命令，以另一條螺旋線為路徑，掃掠圓形截面生成扶手。 - 渲染時添加材質與燈光，即可輸出高質量透視圖。
SketchUp建模法（無插件）
- 繪制一個圓作為踏步中心軌跡。
- 使用
Push/Pull創建一個扇形踏步塊。 - 選中踏步，使用
Rotate工具：- 指定中心點為圓心
- 輸入角度：360° ÷ 踏步數（如18 → 20°）
- 按住
Ctrl（復制）并輸入*17，完成陣列。
- 用
Follow Me工具，沿螺旋路徑掃掠扶手截面。 - 啟用
Enscape實時渲染，一鍵生成逼真透視圖。
三、真實案例參考：建筑中的螺旋美學
- 梵蒂岡博物館雙螺旋樓梯（1932年，Giuseppe Momo設計）：
兩條獨立螺旋并行上升，避免人流對沖，是功能與象征的完美結合。其坡度緩、踏步寬，符合人體工學，成為建筑史上的透視典范。 - 首鋼香格里拉酒店紅色鋼構樓梯：
以Q355B鋼材一體成型，直徑4.2m，紅色涂裝形成“視覺絲帶”，在工業空間中實現結構即裝飾的現代主義表達。
四、常見錯誤與修正建議
表格| 錯誤類型 | 表現 | 修正方法 |
|---|---|---|
| 踏步等距分布 | 所有踏步寬度相同 | 應按透視收縮規律，內側窄、外側寬 |
| 扶手直線化 | 扶手呈直線而非螺旋 | 必須沿三維螺旋線建模，不可簡化為折線 |
| 忽略消失點 | 踏步邊緣不匯聚 | 所有水平線必須指向一個或兩個消失點 |
| 比例失調 | 踏步高度>20cm或?qū)挾?lt;25cm | 遵循國標：高15–18cm，寬28–30cm |
五、視覺參考組件
為強化理解，以下為與上述內容強相關的富媒體資源：
總結：繪制螺旋樓梯透視圖，本質是幾何邏輯的視覺翻譯。手繪重在理解透視原理，數字工具重在效率與精度。無論何種方式，中心軸、等角旋轉、透視收縮是三大不可違背的鐵律。掌握此法，即可將復雜空間轉化為清晰、優雅的視覺語言。
