繪制鋼結構廠房圖紙是一項系統性工程，需嚴格遵循國家規范、明確圖紙構成、掌握專業軟件操作，并精準表達關鍵節點構造。以下是完整的技術指南：
一、設計依據與規范基礎
鋼結構廠房圖紙必須以中國現行《鋼結構設計標準》（GB 50017-2017）為根本依據，該標準規定了鋼材選用（Q235、Q345、Q420）、構件計算、連接設計、疲勞驗算及構造措施等核心內容。設計需滿足“強柱弱梁、強節點弱構件”抗震原則，節點域厚度、焊縫質量、螺栓預拉力等均需符合強制性條文要求。國際上可參考AISC ANSI/AISC 360-22標準，其在構件穩定性分析、連接分類、制造安裝流程方面提供補充指導。
二、圖紙構成與繪制內容
鋼結構廠房施工圖由多類圖紙協同表達，缺一不可：
表格| 圖紙類型 | 主要內容 | 繪制要點 |
|---|---|---|

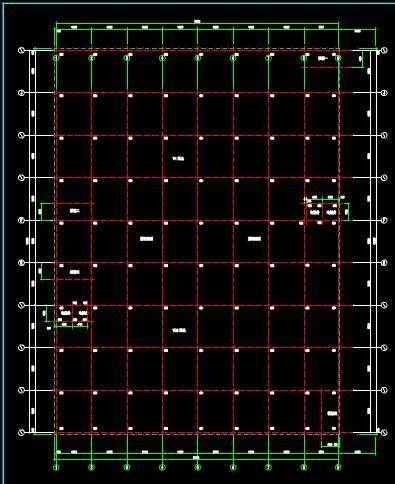

| 平面圖 | 基礎平面、柱網布置、檁條與支撐定位 | 標注軸線編號、柱距、跨度、基礎埋深，區分剛架與次結構 |
| 立面圖 | 廠房外輪廓、屋面坡度、天窗、吊車梁標高 | 明確檐口高度、屋脊標高、抗風柱位置 |
| 剖面圖 | 橫向剛架受力體系、屋面排水構造、墻檁連接 | 展示梁柱連接方式、屋面板與檁條關系 |
| 節點詳圖 | 柱腳節點、梁柱連接、支撐與系桿連接、檁條端部連接 | 必須單獨放大繪制，標注焊縫符號、螺栓規格、加勁板尺寸 |
| 構件布置圖 | 屋面支撐、柱間支撐、水平系桿、抗風柱 | 用虛線表示支撐體系，標注桿件型號（如∠75×6） |
| 預埋件圖 | 基礎地腳螺栓定位、吊車梁牛腿預埋板 | 標注螺栓直徑、間距、錨固長度、標高誤差控制（±2mm） |
注：所有尺寸單位除標高為米外，其余統一為毫米。
三、關鍵節點構造詳解
鋼結構的可靠性高度依賴節點設計，以下是三類核心節點：
柱腳節點
- 鉸接柱腳：適用于無吊車廠房，僅傳遞豎向力與水平剪力，采用錨栓+底板構造。
- 剛接柱腳：用于有吊車或大風荷載廠房，需傳遞彎矩，采用埋入式或外露式，底板與混凝土基礎通過灌漿層連接，焊縫需全熔透。
梁柱剛性連接
- 全焊接節點：梁翼緣與腹板均與柱全熔透焊接，適用于高抗震區。
- 栓焊混合節點：梁翼緣焊接，腹板螺栓連接，便于現場安裝，為最常用形式。
- 加強措施：節點域柱腹板厚度不足時，應加焊貼板或局部加厚；梁端可采用“骨形連接”削弱梁截面，使塑性鉸外移，保護節點。
支撐與系桿連接
- 剛性支撐采用角鋼（∠75×6以上），柔性支撐采用圓鋼（Φ20~Φ32），系桿為鋼管（Φ48×3.5）。
- 所有支撐端部均需設置節點板，與主構件焊接或高強螺栓連接，形成封閉受力體系。
《鋼結構廠房各部位詳解》(一) 騰訊網
CAD建筑設計中鋼結構圖紙浩辰cad
廠房鋼結構CAD圖紙千圖網

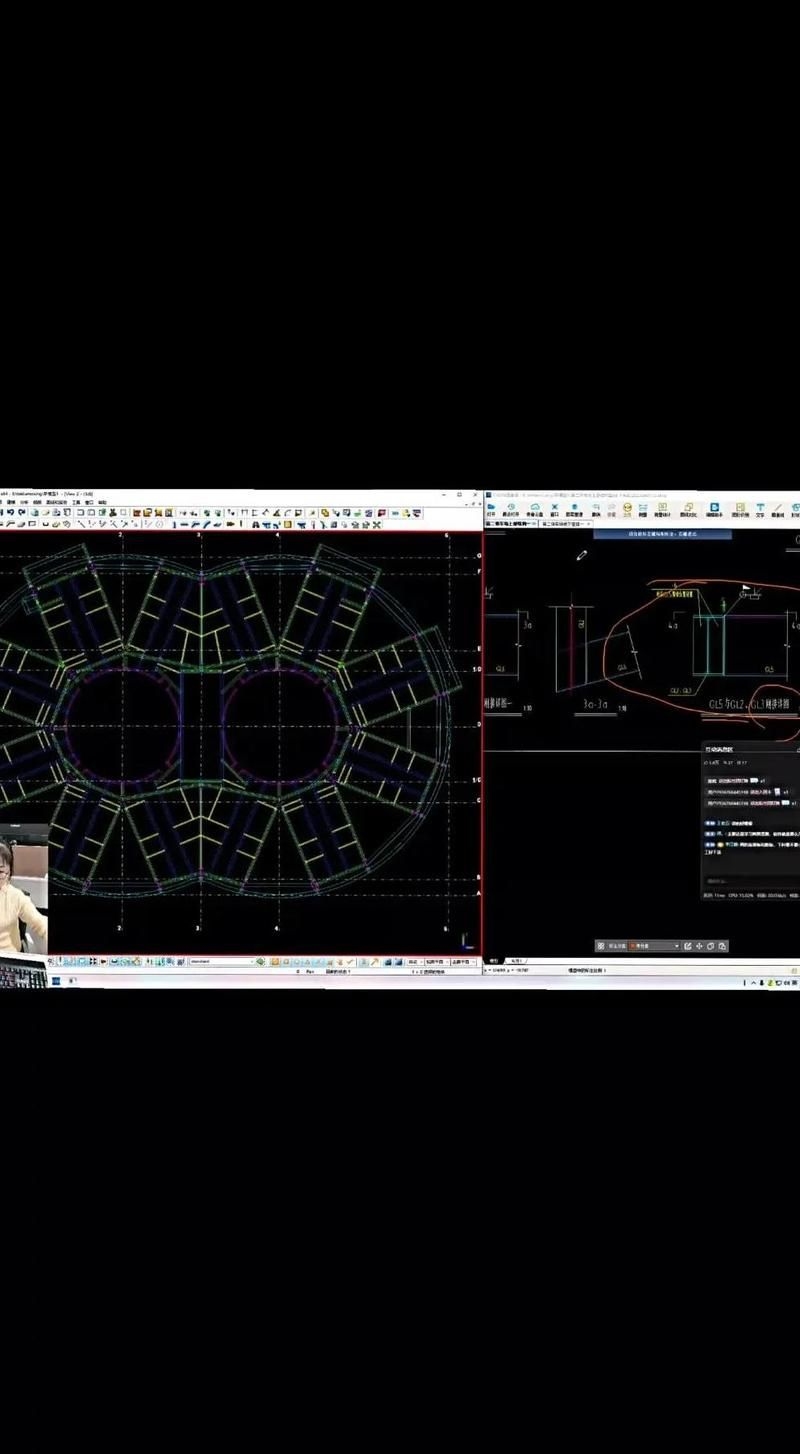

Tekla詳圖教程鋼結構必看三步走徐潔兒（小貍絮）展開四、主流設計軟件操作流程
AutoCAD 繪圖流程
- 繪制軸線網格（用構造線LW設置圖層）
- 用矩形（RECTANG）繪制廠房外輪廓
- 用直線（LINE）與修剪（TRIM）繪制梁柱、檁條、支撐
- 使用多重引線（MLEADER）標注尺寸與構件編號
- 插入圖塊（BLOCK）標準化節點詳圖（如柱腳、梁柱連接）
- 設置打印樣式（CTB），確保線寬區分（如粗線0.5mm用于輪廓，細線0.15mm用于尺寸）
Tekla Structures 三維出圖流程
- 建模：導入軸線，創建H型鋼柱、梁，布置檁條與支撐
- 節點裝配：調用內置節點庫（如“Beam-to-Column”），或自定義焊接節點
- 碰撞校核：運行“Check Interferences”消除構件干涉
- 編號與出圖：
- 按區域/類型自動編號（如GJ-01、Z-02）
- 生成布置圖、構件圖、零件圖（三視圖自動投影）
- 輸出材料清單（BOM）、油漆面積、重量統計
- 圖紙優化：調整圖幅比例、線型粗細、標注樣式，保存為模板（.xst）復用
