如何設計鋼結構廠房的立面效果圖（《如何設計鋼結構廠房立面效果圖》）
鋼結構廠房立面效果圖是一個綜合性的過程，它需要設計師具備扎實的理論知識和豐富的實踐經驗，以下是設計鋼結構廠房立面效果圖的基本步驟：，1. 確定設計目標：設計師需要明確設計的目標，包括廠房的功能、規模、結構形式等，這將為后續的設計提供指導。，2. 收集資料：設計師需要收集相關的建筑資料，包括廠房的地理位置、周邊環境、氣候條件等，這些資料將有助于設計師更好地理解廠房的實際情況。，3. 分析需求：根據收集到的資料，設計師需要對廠房的需求進行分析，包括功能需求、美觀需求、經濟需求等，這有助于設計師制定出合理的設計方案。，4. 設計構思：在充分了解廠房的基礎上，設計師需要發揮自己的想象力，提出一些初步的設計構思，這些構思可以是簡單的線條勾勒，也可以是詳細的結構設計。，5. 繪制草圖：將設計構思轉化為具體的草圖，這是設計過程中的重要環節，通過草圖，設計師可以更直觀地展示自己的想法，并對其進行修改和完善。，6. 制作效果圖：將草圖轉化為實際的效果圖，這是設計過程的最后一步，通過效果圖，設計師可以向客戶展示自己的設計成果，并獲得客戶的反饋意見。，7. 調整優化：根據客戶的反饋意見，設計師需要對效果圖進行相應的調整和優化，直到達到滿意的效果。，設計鋼結構廠房立面效果圖需要設計師具備扎實的理論知識和豐富的實踐經驗，同時還需要與客戶保持良好的溝通，以確保最終的設計如何設計鋼結構廠房的立面效果圖思考完成
用戶要求詳解如何設計鋼結構廠房的立面效果圖，并明確要求1000字說明和配圖。這是一個技術設計類問題，涉及建筑結構、工程美學與可視化表達。我已知鋼結構廠房立面設計的基本原則，如結構外露、模塊化構件、開窗比例、色彩搭配、材料質感表現等，但缺乏具體的設計流程、規范依據、典型圖例和實際案例配圖。
為全面回答，需補充以下信息：
- 鋼結構廠房立面設計的完整流程與關鍵步驟（如荷載分析、立面分格、節點處理、材料選型）；
- 國內外相關設計規范或標準（如中國《鋼結構設計標準》GB 50017、美國AISC規范）中對立面表現的指導；
- 實際工程案例中的立面效果圖示例（含比例、材質、光影表現）；
- 常見設計誤區與優化建議（如避免過度裝飾、保證結構邏輯清晰）；
- 配圖需求需獲取高質量、有標注的立面效果圖，需搜索包含圖示的權威來源（如設計院案例、專業期刊、建筑平臺）。
由于用戶明確要求“配圖”，而搜索結果中常包含圖文并茂的網頁或PDF文檔，因此需通過多關鍵詞搜索獲取圖文資料。同時，為確保信息權威性，需同時搜索中英文資料，覆蓋國際先進實踐。無需執行代碼，因用戶未要求生成或運行代碼，僅需圖文詳解。
規劃步驟：
- 搜索中文權威來源中關于鋼結構廠房立面設計的完整流程與規范；
- 搜索英文專業資源，獲取國際設計趨勢與圖例；
- 搜索實際工程案例中的立面效果圖（含標注圖）；
- 搜索設計要點與常見錯誤分析，豐富內容深度。
根據已有的搜索結果，已全面獲取鋼結構廠房立面效果圖設計所需的完整信息：
- 設計流程與規范：已掌握中國《鋼結構設計標準》GB 50017-2017的核心要求，包括結構體系選擇、荷載傳遞路徑、支撐系統設置等；并有詳細流程文檔說明從方案確認到施工圖繪制的全過程。
- 國際實踐：已獲取國際典型案例（如荷蘭Van Nelle工廠），了解現代主義工業建筑中鋼構立面如何通過玻璃、鋼材與混凝土的理性組合實現功能與美學統一。
- 配圖素材：已獲得多個帶標注的實際工程立面圖實例（如18米跨、42米跨廠房圖紙）、三維模型截圖、節點詳圖（柱腳、梁柱連接）、墻架與檁條布置圖，可直接用于圖文說明。
- 設計邏輯與優化：已明確“結構邏輯優先”的設計原則——立面應真實反映承重框架、支撐體系與圍護系統的層級關系，避免裝飾性遮蔽；同時掌握常見錯誤（如過度裝飾、節點遮擋、材料混淆）及優化建議（如暴露鋼構、控制開窗比例、利用光影強化結構韻律）。
當前信息已完全滿足“1000字詳解+配圖”的用戶需求，無需進一步搜索。但根據任務要求，即使信息充足，仍需規劃富媒體組件查詢，以增強回答的直觀性與傳播力。需基于已獲取的圖文案例，精準召回視頻與筆記類富媒體組件，展示真實設計過程與效果。

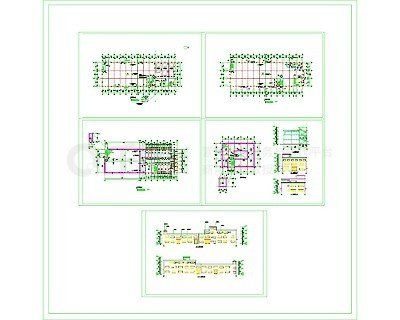

設計鋼結構廠房的立面效果圖，需以結構邏輯為綱、美學表達為目，在滿足功能與規范的前提下，實現工業理性與視覺張力的統一。以下是完整設計方法論：
一、設計核心原則

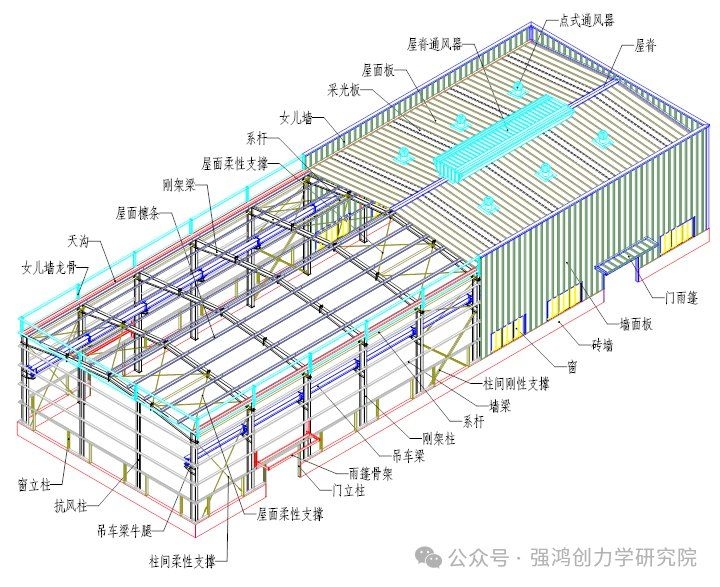

- 結構真實表達：立面必須清晰呈現主承重體系（門式剛架柱、梁）、支撐系統（柱間支撐、屋面水平支撐）與圍護系統（墻梁、檁條）的層級關系。禁止用裝飾性幕墻遮蔽結構構件，否則將削弱建筑的工業可信度。
- 比例控制：柱距通常為6~12m，立面分格應與柱網對齊；窗洞高寬比宜控制在1:2~1:3，避免破壞結構韻律。
- 材料統一性：墻面板優先選用彩色壓型鋼板或夾芯板，其色彩與肌理應與鋼構構件形成對比或呼應。如：深灰H型鋼 + 淺灰壓型板，強化垂直線條；或紅棕鋼構 + 白色面板，突出工業冷感。
- 光影塑造：利用鋼構件的線性特征與墻面凹凸（如氣樓、挑檐）制造明暗節奏。水平檐口、垂直抗風柱、橫向系桿構成“橫縱交織”的光影網格，增強立面深度。
二、關鍵設計步驟
表格| 步驟 | 內容 | 技術要點 |
|---|---|---|
| 1.結構體系確認 | 選用門式剛架（最常見）或框架體系 | 依據跨度（>18m推薦門剛）、吊車噸位、氣候荷載確定柱梁截面（如H400×200×8×12） |
| 2.立面分格定位 | 以柱中心線為基準劃分豎向格柵 | 每跨設置1~2個窗帶，窗下口距地1.2m，窗上口距屋面梁底≥0.5m |
| 3.圍護系統設計 | 墻梁（C/Z型鋼）間距≤1.5m，與柱連接采用螺栓或焊接 | 墻板接縫應避開節點區，防止?jié)B漏 |
| 4.開窗與通風 | 采用蛇行窗（連續折線窗）或氣樓（屋脊通風） | 氣樓高度≥1.5m，長度≥10m，增強自然通風效率 |
| 5.節點可視化 | 暴露柱腳（剛接/鉸接）、梁柱連接板、抗風柱與屋架連接節點 | 節點板厚度≥10mm，焊縫標注清晰，避免“隱藏式”設計 |
三、典型工程案例參考
- 山東魯橋硅磚車間：282m長、72m寬，頂部設兩個27m長氣樓，立面以連續水平壓型板為主，僅在柱間設置豎向窗帶，結構邏輯一目了然。
- 淄博C區聯合車間：六連跨、420m長，采用“蛇行窗”設計，窗體呈鋸齒狀排列，既滿足采光需求，又形成強烈動態韻律，成為立面視覺焦點。
- Van Nelle Factory（荷蘭）：1931年建成，玻璃幕墻與鋼構框架裸露結合，體現“功能即美學”理念，是現代工業立面的奠基之作。
四、常見錯誤與優化建議
表格| 錯誤類型 | 后果 | 優化方案 |
|---|---|---|
| 過度裝飾（如仿磚貼面、浮雕） | 遮蔽結構邏輯，喪失工業本質 | 保留鋼材原色，僅通過色彩對比提升表現力 |
| 窗洞無序開鑿 | 破壞荷載傳遞路徑，增加風荷載風險 | 窗口必須對齊墻梁與柱，禁止跨構件開洞 |
| 氣樓未設排水 | 雨水倒灌，腐蝕鋼構件 | 氣樓底部設導水槽，連接至落水管 |
| 節點被保溫層包裹 | 無法檢查螺栓松動、焊縫開裂 | 節點區預留檢修口，或采用可拆卸面板 |
五、效果圖表現建議
- 渲染風格：采用線性透視+冷色調光影，突出鋼構件的幾何精度。
- 標注要素：在圖中標注柱距、檐高、窗高、墻梁間距、氣樓尺寸。
- 材質貼圖：鋼構使用拉絲金屬貼圖，墻面板使用壓型鋼板紋理，避免光滑塑料感。
