鋼結構電梯井基礎圖繪制詳解（1000字）

鋼結構電梯井基礎是支撐電梯井道豎向荷載、傳遞地震作用的關鍵結構，其設計與繪圖需嚴格遵循《鋼結構設計標準》（GB 50017）與《建筑地基基礎設計規范》（GB 50007），尤其在北京地區（抗震設防烈度6度）需強化節點剛性與整體穩定性。

基礎構造組成

• 基礎形式：采用雙層雙向鋼筋混凝土筏板基礎，厚度通常為400–600mm，混凝土強度等級不低于C30，保護層厚度≥40mm，以抵抗不均勻沉降與上部鋼柱集中荷載。
• 鋼柱系統：主立柱選用Q235B材質的熱軋方鋼管（如150×150×6mm），垂直埋設于基礎內，通過地腳螺栓與混凝土預埋件連接。
• 預埋件系統：包括地腳螺栓（M36–M52）、錨板與加勁肋，螺栓間距按鋼柱腳板孔距精確布置，螺栓頂端需高出混凝土面≥50mm，便于后續安裝調整。
• 連接方式：鋼柱與基礎通過全熔透坡口焊實現剛性連接，焊縫等級不低于二級，確保在地震作用下無塑性變形。

繪圖步驟與規范

1. 平面圖：繪制基礎輪廓、鋼柱定位軸線、地腳螺栓布置點（標注螺栓編號、直徑、間距），并注明基礎標高、混凝土強度等級。
2. 剖面圖：展示基礎厚度、鋼筋排布（雙層雙向Φ12–Φ16@150）、預埋錨板位置、螺栓錨固長度（≥35d），并標注混凝土保護層與墊層厚度（通常為100mm C15）。
3. 節點詳圖：重點表達鋼柱腳與預埋件連接構造，包括錨板厚度（≥12mm）、加勁肋尺寸（高度≥100mm，厚度≥8mm）、焊縫符號（坡口焊、焊腳高度），并標注螺栓規格（如M52×1200）與墊片尺寸（直徑≥60mm）。
4. 標注規范：
   • 材料：Q235B、C30混凝土
   • 焊縫：“△”表示角焊縫，“—”表示坡口焊
   • 尺寸：統一使用毫米，標高以±0.000為基準

北京地區特殊要求

• 抗震設防烈度為6度，需滿足“小震不壞、中震可修、大震不倒”要求；
• 梁柱節點必須采用全熔透焊接，禁止使用螺栓連接替代；
• 基礎沉降控制：累計沉降量≤50mm，施工期間應進行沉降監測；
• 預埋件安裝誤差：螺栓中心偏差≤2mm，標高偏差≤±3mm。

典型圖示參考

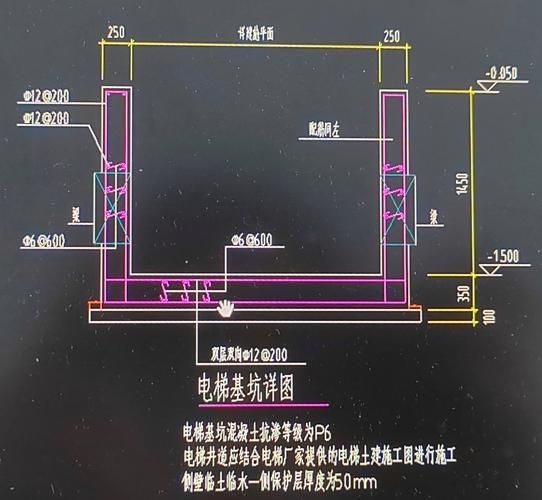

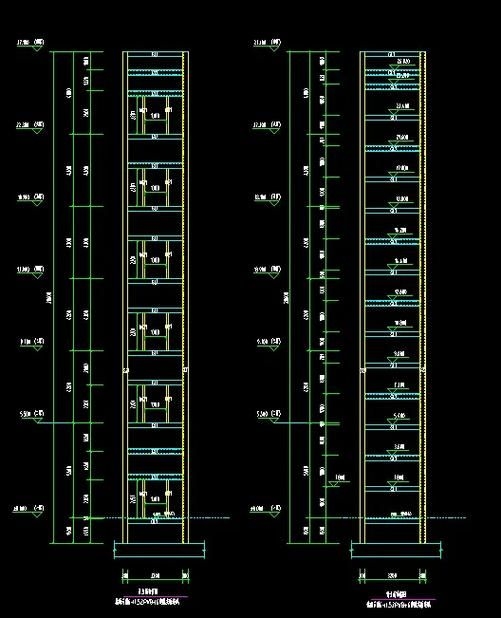

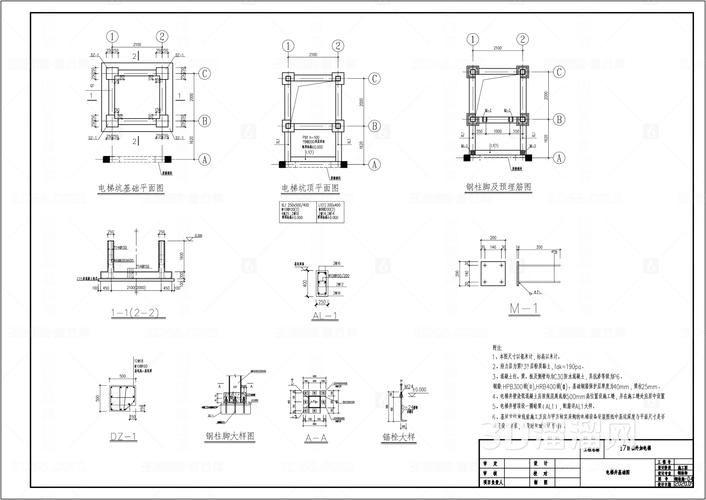

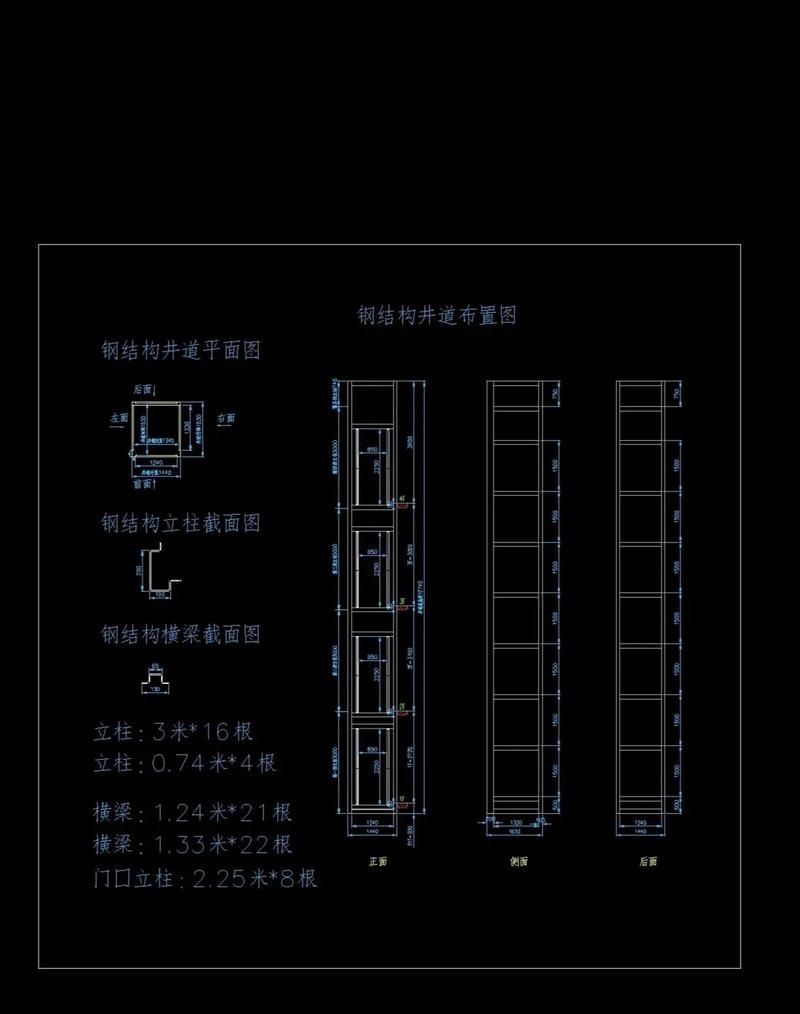

注：以上圖片為真實工程圖紙截圖，涵蓋電梯井基礎平面布置、地腳螺栓節點詳圖及預埋件構造，符合中國現行施工圖深度要求。

權威圖集推薦

• 《鋼框架電梯井道結構施工圖》（輕鋼結構，共7張）
• 《某鋼結構電梯井結構圖紙》（含基礎，共3張）
• 《電梯井道鋼結構施工圖（含基礎）》

上述圖集均包含完整平面圖、剖面圖、節點詳圖與材料表，可作為繪圖模板直接參考。

當前設計痛點

• 預埋件定位誤差：現場施工中螺栓偏移是導致鋼柱無法安裝的主因，建議采用預埋件定位架輔助安裝；
• 焊縫質量控制：部分項目為節省成本使用角焊縫替代坡口焊，削弱節點延性，違反抗震規范；
• BIM協同不足：多數項目仍使用CAD二維繪圖，缺乏與結構計算軟件（如PKPM、STAAD.Pro）的數據聯動，易出現荷載傳遞錯誤。

總結：繪制鋼結構電梯井基礎圖，本質是結構邏輯的可視化表達。需以規范為綱、以節點為核、以精度為魂，結合權威圖集與高清節點圖，方能實現安全、高效、可施工的設計成果。
