制作鋼架結構效果圖需融合專業建模、材質渲染與燈光配置，以下是完整技術流程詳解：
一、核心軟件選擇
主流工具分為工程深化類與可視化渲染類：
- Tekla Structures：適用于LOD400以上精度的鋼結構深化設計，支持自動生成構件編號、制造圖紙與BOM表，廣泛用于橋梁、廠房等大型項目，能直接對接數控加工設備。
- 3ds Max + V-Ray/Corona：專攻高真實感渲染，通過參數化材質與HDRI環境光實現金屬質感還原，是效果圖公司首選。
- Revit + Enscape：BIM協同設計平臺，適合設計階段快速出圖，支持實時渲染與模型聯動修改。
- 3D3S / Midas：結構計算與建模一體化，常用于桁架、網架等復雜體系的力學可視化。
二、建模關鍵步驟
- 構件建模
以H型鋼、箱型柱、圓管為基本單元，使用參數化拉伸或骨架建模方式構建主框架。節點處需精確對齊，避免干涉。 - 節點處理

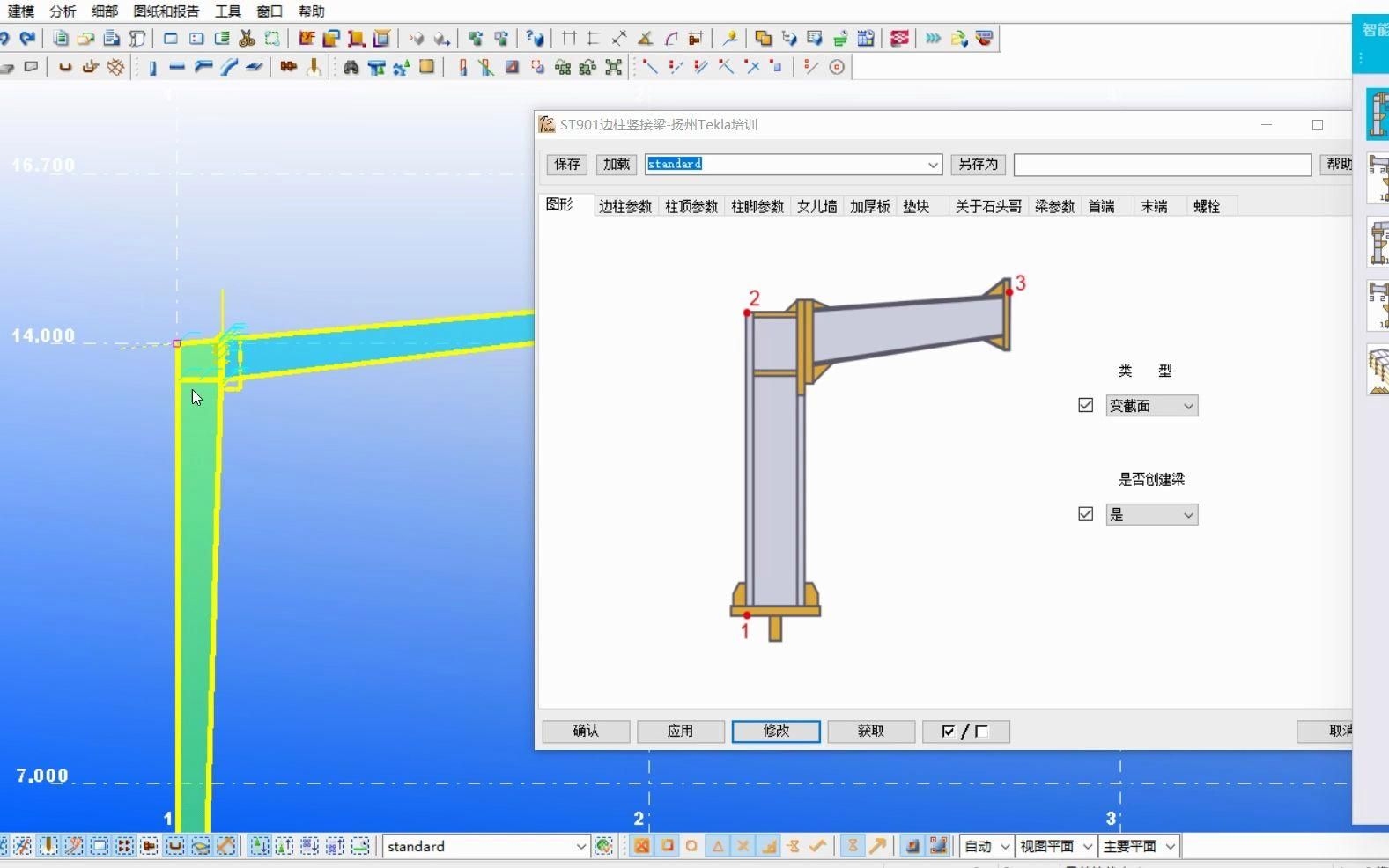

鋼結構節點是視覺焦點，常見形式包括：- 梁柱剛接節點：翼緣全熔透焊縫 + 腹板角焊縫
- 柱腳節點：錨栓+底板+加勁肋組合

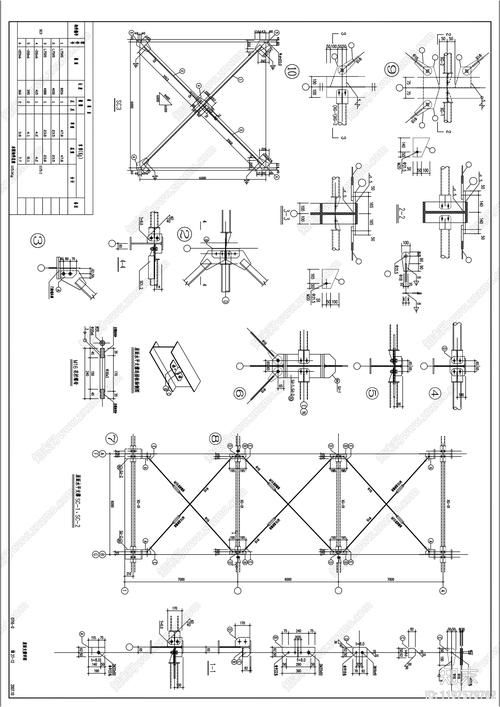

- 支撐連接節點：銷軸或高強螺栓連接
所有節點應保留焊縫坡口、螺栓孔、加勁板等細節，提升真實感。
- 模型優化
刪除冗余面，合并重復頂點，確保拓?fù)涓蓛?，避免渲染時出現噪點。
三、材質與貼圖設置
金屬材質的核心參數如下（以3ds Max/V-Ray為例）：
表格| 材質類型 | 漫射色 | 反射值 | 粗糙度 | 光澤度 | 高光強度 |
|---|---|---|---|---|---|
| 亮光鋼材 | 黑色 | 255灰 | 0.1–0.2 | 0.95 | 0.9 |
| 拉絲不銹鋼 | 黑色 | 衰減貼圖 | 0.3–0.4 | 0.85 | 0.7 |
| 熱軋型鋼（未處理） | 深灰（#333） | 200灰 | 0.4–0.5 | 0.7 | 0.6 |
注：使用法線貼圖模擬表面氧化、劃痕；反射貼圖采用HDRI環境圖，增強真實反射。
四、燈光與渲染配置
采用三點布光 + HDRI環境光組合：
- 主光（Key Light）：45°側上方，強度100%，模擬自然日光，突出結構輪廓。
- 輔光（Fill Light）：對側低角度，強度30%，柔化陰影，保留細節。
- 背光（Back Light）：后方高位，強度40%，勾勒邊緣，分離背景。
- HDRI環境光：加載工業場景HDR（如Steel Mill或Factory Interior），提供全局反射與間接照明，顯著提升金屬質感。
渲染設置建議：
- 采樣：2000–4000（抗鋸齒）
- 全局光照：?jiǎn)⒂肐rradiance Map + Light Cache
- 輸出分辨率：≥3840×2160，PNG無損格式
五、配圖示例與視覺表達
效果圖需包含以下專業視圖：

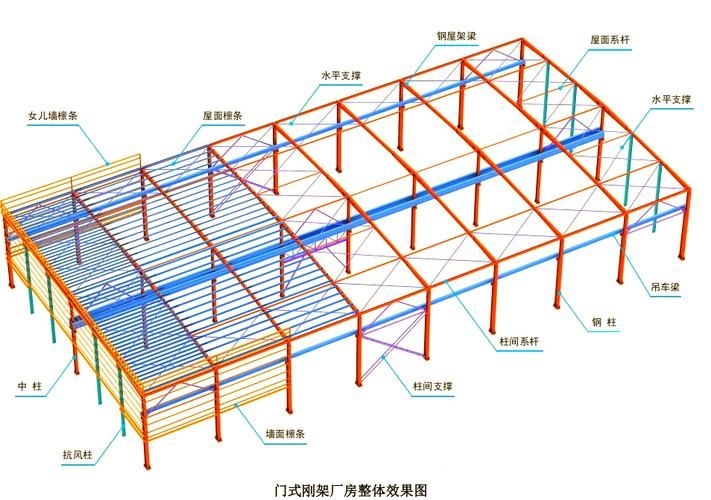

- 透視效果圖：展示整體空間關系與建筑環境融合
- 剖面圖：揭示內部節點構造與構件連接方式
- 軸測圖：清晰表達三維空間邏輯，常用于方案匯報

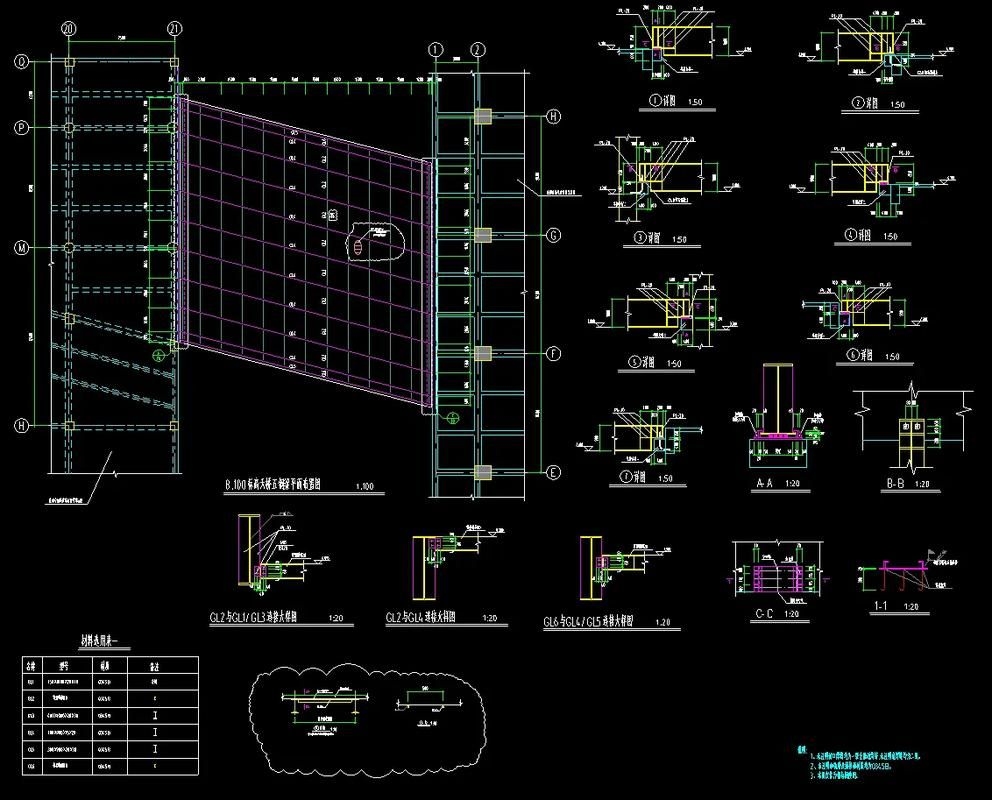

- 節點詳圖：放大關鍵連接部位，標注焊縫、螺栓、加勁板
六、后期處理
- 使用Photoshop調整對比度、色彩平衡，增強金屬冷調感
- 添加環境人物、車輛、植被，提升場景生活感
- 疊加景深模糊，引導視覺焦點至主體結構
七、行業實踐建議
- 北京地區項目需考慮風荷載表現，在效果圖中可適當加入風向箭頭或動態線示意
- 避免過度渲染“鏡面效果”，真實鋼材多為亞光或拉絲處理
- 推薦使用Tekla Model Sharing實現設計-制造-施工端協同，確保效果圖與施工圖一致
